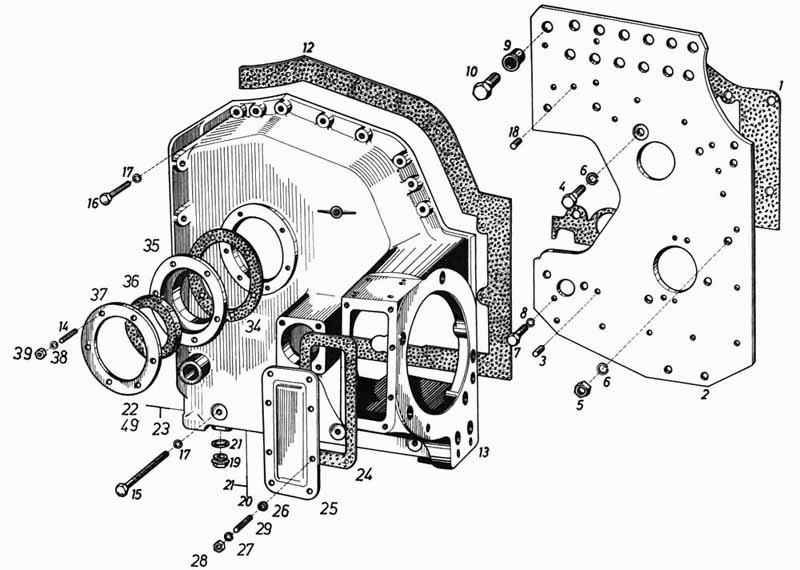

Картер распределительного механизма 260.50

Блок цилиндров 260.50 Картер маховика 260.50

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

6

7

8

9

10

12

13

13

14

15

16

17

19

19

20

21

22

22

24

25

25

26

26

27

28

30

30

31

32

33

33

34

35

36

36

36

37

38

39

40

41

42

44

45

46

47

47

48

49

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Подкладка

Заводской номер: 3.01903-0069 Количество на модель: 1

3.01903-0069

1

2

Номер детали на чертеже:

2

Лист лобовой

Заводской номер: 1.01301-0045 Количество на модель: 1

1.01301-0045

1

3

Номер детали на чертеже:

3

Штифт установочный

Заводской номер: 3.91312-0008 Количество на модель: 2

3.91312-0008

2

4

Номер детали на чертеже:

4

Болт с шестигранной головкой

Заводской номер: 3.90063-0803 Количество на модель: 9

3.90063-0803

9

5

Номер детали на чертеже:

5

Гайка шестигранная М12х1

Заводской номер: МSZ 2290-812 К2 Количество на модель: 1

МSZ 2290-812 К2

1

6

Номер детали на чертеже:

6

Шайба пружинная М12

Заводской номер: МSz КGSТ 2665-80 Количество на модель:

МSz КGSТ 2665-80

6

Номер детали на чертеже:

6

Шайба пружинная М12

Заводской номер: МSZ-2210 Количество на модель: 10

МSZ-2210

10

7

Номер детали на чертеже:

7

Болт М8х25

Заводской номер: МSZ 2463-10.9 8 К2 Количество на модель: 1

МSZ 2463-10.9 8 К2

1

8

Номер детали на чертеже:

8

Шайба пружинная М8

Заводской номер: МSZ 2210 Количество на модель: 1

МSZ 2210

1

9

Номер детали на чертеже:

9

Втулка

Заводской номер: 1.91701-0088 Количество на модель: 2

1.91701-0088

2

10

Номер детали на чертеже:

10

Болт М14х1,5х40

Заводской номер: МSZ 2491-10.9 Количество на модель: 2

МSZ 2491-10.9

2

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 1.01903-0105 Количество на модель: 1

1.01903-0105

1

13

Номер детали на чертеже:

13

Крышка распределительного механизма

Заводской номер: 3.01305-5801 Количество на модель: 1

3.01305-5801

1

13

Номер детали на чертеже:

13

Крышка распределительного механизма

Заводской номер: 3.01305-5813 Количество на модель:

3.01305-5813

14

Номер детали на чертеже:

14

Шпилька

Заводской номер: 3.90220-0001 Количество на модель: 6

3.90220-0001

6

15

Номер детали на чертеже:

15

Болт М8х105

Заводской номер: МSZ 2461-10.9 Количество на модель: 5

МSZ 2461-10.9

5

16

Номер детали на чертеже:

16

Болт чистый с шестигранной головкой

Заводской номер: 3.90060-0014 Количество на модель: 8

3.90060-0014

8

17

Номер детали на чертеже:

17

Упругая шайба В6

Заводской номер: DIN 137 Количество на модель: 13

DIN 137

13

19

Номер детали на чертеже:

19

Пробка

Заводской номер: 1.90310-0046 Количество на модель: 2

1.90310-0046

2

19

Номер детали на чертеже:

19

Пробка

Заводской номер: 3.90330-0825 Количество на модель:

3.90330-0825

20

Номер детали на чертеже:

20

Пробка

Заводской номер: 3.90330-0003 Количество на модель: 1

3.90330-0003

1

21

Номер детали на чертеже:

21

Кольцо резиновое уплотнительное А22х27

Заводской номер: МSZ 18716-Сu Количество на модель: 3

МSZ 18716-Сu

3

22

Номер детали на чертеже:

22

Пробка

Заводской номер: 1.90310-0090 Количество на модель: 2

1.90310-0090

2

22

Номер детали на чертеже:

22

Пробка

Заводской номер: 3.90330-0826 Количество на модель:

3.90330-0826

24

Номер детали на чертеже:

24

Прокладка

Заводской номер: 3.01903-0017 Количество на модель: 1

3.01903-0017

1

25

Номер детали на чертеже:

25

Крышка

Заводской номер: 1.91605-0084 Количество на модель:

1.91605-0084

25

Номер детали на чертеже:

25

Крышка

Заводской номер: 1.91605-1023 Количество на модель: 1

1.91605-1023

1

26

Номер детали на чертеже:

26

Шайба М6А

Заводской номер: МSzКGSТ 280-6К2 Количество на модель:

МSzКGSТ 280-6К2

26

Номер детали на чертеже:

26

Шайба М14

Заводской номер: МSz 2201 Количество на модель: 8

МSz 2201

8

27

Номер детали на чертеже:

27

Шайба пружинная М14

Заводской номер: МSz 2210 Количество на модель: 8

МSz 2210

8

28

Номер детали на чертеже:

28

Гайка шестигранная М6

Заводской номер: МSz 2260-8.8 Количество на модель: 8

МSz 2260-8.8

8

30

Номер детали на чертеже:

30

Болт М14х32

Заводской номер: МSz 2463-10.9 Количество на модель:

МSz 2463-10.9

30

Номер детали на чертеже:

30

М8х27А 1,25d

Заводской номер: МSz 2407-10.9 Количество на модель: 4

МSz 2407-10.9

4

31

Номер детали на чертеже:

31

М8

Заводской номер: МSz 7260-8 8К2 Количество на модель:

МSz 7260-8 8К2

32

Номер детали на чертеже:

32

Шайба пружинная М8

Заводской номер: МSz 2210 508 Количество на модель: 4

МSz 2210 508

4

33

Номер детали на чертеже:

33

Штифт цилиндрический

Заводской номер: МSz 2218-6.6 Количество на модель: 2

МSz 2218-6.6

2

33

Номер детали на чертеже:

33

Штифт цилиндрический

Заводской номер: МSz КGSТ 239-6.5 Количество на модель:

МSz КGSТ 239-6.5

34

Номер детали на чертеже:

34

Прокладка

Заводской номер: 1.01905-0055 Количество на модель: 1

1.01905-0055

1

35

Номер детали на чертеже:

35

Кольцо стопорное переднее

Заводской номер: 1.01505-003 Количество на модель:

1.01505-003

36

Номер детали на чертеже:

36

Кольцо уплотнительное

Заводской номер: 51.01510-0124С Количество на модель:

51.01510-0124С

36

Номер детали на чертеже:

36

Кольцо уплотнительное

Заводской номер: 51.01510-0124 Количество на модель:

51.01510-0124

36

Номер детали на чертеже:

36

Кольцо уплотнительное

Заводской номер: 51.01510-0010 Количество на модель: 1

51.01510-0010

1

37

Номер детали на чертеже:

37

Шайба

Заводской номер: 1.01505-0084 Количество на модель: 1

1.01505-0084

1

38

Номер детали на чертеже:

38

Шайба пружинная 6К-2

Заводской номер: МSZ КGSТ 2665 Количество на модель:

МSZ КGSТ 2665

39

Номер детали на чертеже:

39

Гайка шестигранная М6

Заводской номер: МSz 2260-6 Количество на модель: 6

МSz 2260-6

6

40

Номер детали на чертеже:

40

Проволока стальная

Заводской номер: 1 МSz 4374 Количество на модель:

1 МSz 4374

41

Номер детали на чертеже:

41

Крышка распределительного механизма

Заводской номер: 3.01305-5013 Количество на модель:

3.01305-5013

42

Номер детали на чертеже:

42

Крышка

Заводской номер: 1.91605-0004 Количество на модель:

1.91605-0004

44

Номер детали на чертеже:

44

Крышка распределительного механизма

Заводской номер: 3.01305-6806 Количество на модель: 1

3.01305-6806

1

45

Номер детали на чертеже:

45

Кольцо опорное переднее

Заводской номер: 3.01505-0804 Количество на модель: 1

3.01505-0804

1

46

Номер детали на чертеже:

46

Крышка распределительного механизма

Заводской номер: 3.01305-6811 Количество на модель:

3.01305-6811

47

Номер детали на чертеже:

47

Крышка раипределительного механизма

Заводской номер: 3.01305-06015 Количество на модель:

3.01305-06015

47

Номер детали на чертеже:

47

Крышка раипределительного механизма

Заводской номер: 3.01305-6815 Количество на модель:

3.01305-6815

48

Номер детали на чертеже:

48

Крышка распределительного механизма

Заводской номер: 3.01303-6814 Количество на модель:

3.01303-6814

49

Номер детали на чертеже:

49

Ниппель

Заводской номер: 3.98172-0006 Количество на модель: 1

3.98172-0006

1
