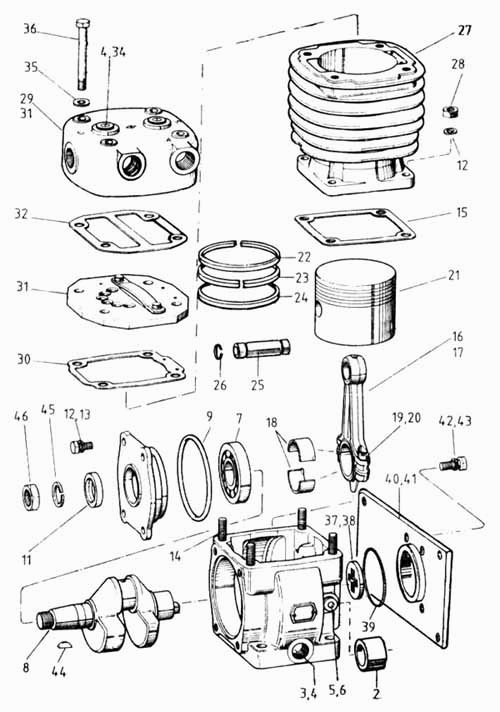

Детали компрессора 260.50

Детали компрессора 260.50 Детали обратного клапана (КМГ) 260.50

Вид отображения:

Детали справа

По ширине экрана

2

3

4

5

7

8

9

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

31

33

34

35

36

37

38

39

40

41

42

43

44

45

46

48

49

50

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

2

Номер детали на чертеже:

2

Подшипник

Заводской номер: RD 411 042 340 А Количество на модель: 1

RD 411 042 340 А

1

3

Номер детали на чертеже:

3

Кольцо стопорное А 22х37

Заводской номер: JUSМ.С4 500 Количество на модель: 1

JUSМ.С4 500

1

4

Номер детали на чертеже:

4

Заглушка М10х1

Заводской номер: DIN 908 Количество на модель: 4

DIN 908

4

5

Номер детали на чертеже:

5

Кольцо стопорное А10х14

Заводской номер: JUSМ.С4.500 Количество на модель: 1

JUSМ.С4.500

1

7

Номер детали на чертеже:

7

Цилиндрический роликоподшипник

Заводской номер: НUР 206 ЕJРIС 4DIN 5412 Количество на модель: 1

НUР 206 ЕJРIС 4DIN 5412

1

020329

2206 (N206J) 2206

Код: 020329

Артикул: 2206 (N206J), 2206

Производитель:

8

Номер детали на чертеже:

8

Кривошипный вал

Заводской номер: RD 411 043 6914 Количество на модель: 1

RD 411 043 6914

1

9

Номер детали на чертеже:

9

Кольцо "О"

Заводской номер: Кольцо "О" Количество на модель: 1

Кольцо "О"

1

11

Номер детали на чертеже:

11

Упругая шайба А28х40х7

Заводской номер: DIN 3760 Количество на модель: 1

DIN 3760

1

12

Номер детали на чертеже:

12

Кольцо стопорное

Заводской номер: В8 JUS М. В2.110 Количество на модель: 8

В8 JUS М. В2.110

8

13

Номер детали на чертеже:

13

Болт шестигранной головкой М6х1,5

Заводской номер: JUS М. 81. 054 Количество на модель: 4

JUS М. 81. 054

4

14

Номер детали на чертеже:

14

Штифт с резьбовым концом М8х22

Заводской номер: JUS М.81. 261 Количество на модель: 4

JUS М.81. 261

4

15

Номер детали на чертеже:

15

Уплотнение

Заводской номер: Уплотнение Количество на модель: 1

Уплотнение

1

16

Номер детали на чертеже:

16

Шатун поршня в сборе

Заводской номер: RD 411 042 730 2 Количество на модель: 1

RD 411 042 730 2

1

17

Номер детали на чертеже:

17

Шатун поршня

Заводской номер: RD 411 042 731 2 Количество на модель: 1

RD 411 042 731 2

1

18

Номер детали на чертеже:

18

Втулка

Заводской номер: RD 411 042 341 2 Количество на модель: 1

RD 411 042 341 2

1

19

Номер детали на чертеже:

19

Шайба М8

Заводской номер: SСНNОRR Количество на модель: 2

SСНNОRR

2

20

Номер детали на чертеже:

20

Болт шестигранной головкой М8х35

Заводской номер: JUSМ. В1.054 Количество на модель: 2

JUSМ. В1.054

2

21

Номер детали на чертеже:

21

Поршень и цилиндр в сборе

Заводской номер: RD 411 043 570 2 Количество на модель: 1

RD 411 043 570 2

1

22

Номер детали на чертеже:

22

Кольцо "М" 90х2,5

Заводской номер: DIN 70911 Количество на модель: 1

DIN 70911

1

23

Номер детали на чертеже:

23

Кольцо "М" 90х2,5

Заводской номер: DIN 70930 Количество на модель: 1

DIN 70930

1

24

Номер детали на чертеже:

24

Кольцо "М"

Заводской номер: Кольцо "М" Количество на модель: 1

Кольцо "М"

1

25

Номер детали на чертеже:

25

Палец поршня

Заводской номер: Палец поршня Количество на модель: 1

Палец поршня

1

26

Номер детали на чертеже:

26

Стопорная шайба

Заводской номер: 20 JUS М. С2.400 Количество на модель: 1

20 JUS М. С2.400

1

27

Номер детали на чертеже:

27

Цилиндр

Заводской номер: Цилиндр Количество на модель: 1

Цилиндр

1

28

Номер детали на чертеже:

28

Гайка шестигранная М8

Заводской номер: JUS М. В1.601 Количество на модель: 1

JUS М. В1.601

1

29

Номер детали на чертеже:

29

Головка цилиндра, в сборе

Заводской номер: RD 411 042 6552 Количество на модель: 1

RD 411 042 6552

1

31

Номер детали на чертеже:

31

Плита клапана

Заводской номер: RD 411 034 500 2 Количество на модель: 1

RD 411 034 500 2

1

33

Номер детали на чертеже:

33

Головке цилиндра

Заводской номер: Головке цилиндра Количество на модель: 1

Головке цилиндра

1

34

Номер детали на чертеже:

34

Кольцо стопорное А22х27

Заводской номер: JUS М.С4.500 Количество на модель: 3

JUS М.С4.500

3

35

Номер детали на чертеже:

35

Шайба

Заводской номер: 10,5 JUS М. 82.011 Количество на модель: 4

10,5 JUS М. 82.011

4

36

Номер детали на чертеже:

36

Болт шестигранной головкой М10х65

Заводской номер: JUS М. 81. 052 Количество на модель: 4

JUS М. 81. 052

4

37

Номер детали на чертеже:

37

Поводковая шайба

Заводской номер: RD 416 102 640 4 Количество на модель:

RD 416 102 640 4

38

Номер детали на чертеже:

38

Поводковая шайба

Заводской номер: RD 206-89442 Количество на модель: 1

RD 206-89442

1

39

Номер детали на чертеже:

39

Кольцо "О" 57,2х3

Заводской номер: FS1. 0002 Количество на модель: 1

FS1. 0002

1

40

Номер детали на чертеже:

40

Фланец

Заводской номер: RD 411 011 600 4 Количество на модель:

RD 411 011 600 4

41

Номер детали на чертеже:

41

Фланец

Заводской номер: RD 206-89441 Количество на модель: 1

RD 206-89441

1

42

Номер детали на чертеже:

42

Пружинная шайба А 8,4

Заводской номер: JUS М. 82. 151 Количество на модель: 4

JUS М. 82. 151

4

43

Номер детали на чертеже:

43

Болт шестигранной головкой М 8х16

Заводской номер: JUS М. В1. 124 Количество на модель: 4

JUS М. В1. 124

4

44

Номер детали на чертеже:

44

Щиток 5х7,5

Заводской номер: JUS М. С2.050 Количество на модель: 1

JUS М. С2.050

1

45

Номер детали на чертеже:

45

Пружинная шайба 8 18

Заводской номер: JUS М. 82. 110 Количество на модель: 1

JUS М. 82. 110

1

46

Номер детали на чертеже:

46

Гайка шестигранная М18х1,5

Заводской номер: JUS М. 81.605 Количество на модель: 1

JUS М. 81.605

1

48

Номер детали на чертеже:

48

Ремонтный набор

Заводской номер: RZ 411 042 0002 Количество на модель: 1

RZ 411 042 0002

1

49

Номер детали на чертеже:

49

Ремонтный набор

Заводской номер: RD 411 042 001 2 Количество на модель: 1

RD 411 042 001 2

1

50

Номер детали на чертеже:

50

Ремонтный набор

Заводской номер: RZ 411 041 001 2 Количество на модель: 1

RZ 411 041 001 2

1
