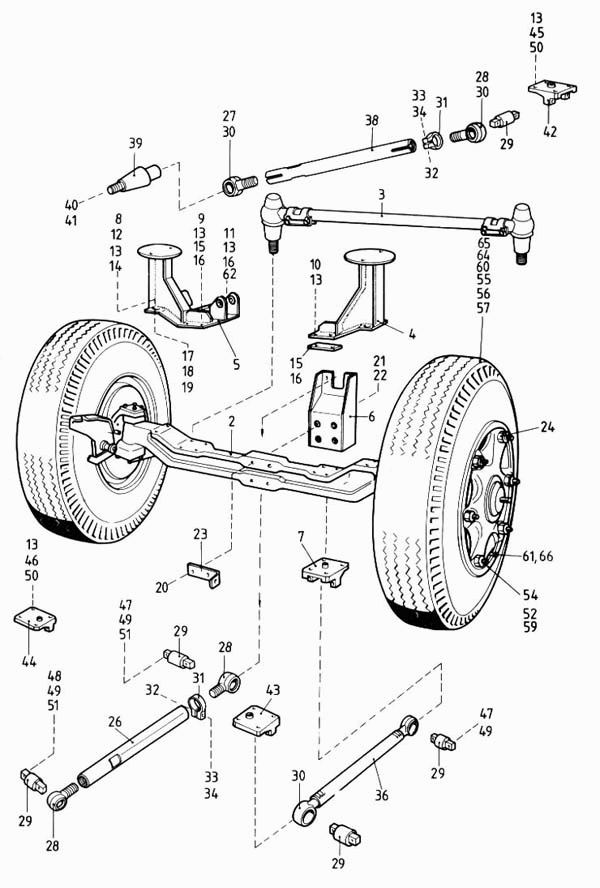

Сборка и подвеска передней оси 260.50

Ось передняя 260.50 Сборка и подвеска передней оси 260.50

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

11

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

34

35

36

37

38

39

40

41

42

43

43

44

44

49

49

50

50

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

72

73

74

75

76

77

78

79

84

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Передний мост в сборе

Заводской номер: 260.0-3100-000 Количество на модель: 1

260.0-3100-000

1

2

Номер детали на чертеже:

2

Передний мост

Заводской номер: А4-3 000 008 Количество на модель: 1

А4-3 000 008

1

3

Номер детали на чертеже:

3

Поперачная рулевая тяга

Заводской номер: 14 15095 327 Количество на модель: 1

14 15095 327

1

4

Номер детали на чертеже:

4

Кронштейн пневматической рессоры, левый в сборе

Заводской номер: 910.07-3100-000 Количество на модель: 1

910.07-3100-000

1

5

Номер детали на чертеже:

5

Кронштейн пневматической рессоры, правый, в сборе

Заводской номер: 910.29-3100-000 Количество на модель: 1

910.29-3100-000

1

6

Номер детали на чертеже:

6

Верхний кронштейн, в сборе

Заводской номер: 910.28-3100-000 Количество на модель: 1

910.28-3100-000

1

7

Номер детали на чертеже:

7

Нижний кронштейн в сборе

Заводской номер: 910.09-3100-000А Количество на модель: 2

910.09-3100-000А

2

8

Номер детали на чертеже:

8

Болт с шестигранной головкой М14х1,5х40

Заводской номер: МSZ 2490-8.8 Количество на модель:

МSZ 2490-8.8

11

Номер детали на чертеже:

11

II М16х1,5х200

Заводской номер: 284.00-3103-001В Количество на модель:

284.00-3103-001В

11

Номер детали на чертеже:

11

Болт II.М16х1,5х199

Заводской номер: 284.00-3103-001 Количество на модель: 2

284.00-3103-001

2

12

Номер детали на чертеже:

12

Шайба М3

Заводской номер: МSZ КGSТ 280 Количество на модель:

МSZ КGSТ 280

13

Номер детали на чертеже:

13

Гайка шестигранная 14х1,5

Заводской номер: МSZ 2290-8 Количество на модель:

МSZ 2290-8

14

Номер детали на чертеже:

14

Гайка шестигранная М16х1,5

Заводской номер: МSZ 2291-06 Количество на модель:

МSZ 2291-06

15

Номер детали на чертеже:

15

Стопорная пластинка

Заводской номер: 280.00-3100-003 Количество на модель: 2

280.00-3100-003

2

16

Номер детали на чертеже:

16

Стопорная пластина

Заводской номер: 282.01-3103-001А Количество на модель:

282.01-3103-001А

16

Номер детали на чертеже:

16

Стопорная пластина

Заводской номер: 254.80-3100-002 Количество на модель: 8

254.80-3100-002

8

17

Номер детали на чертеже:

17

Распорная пластина

Заводской номер: 280.00-3100-004А Количество на модель: 2

280.00-3100-004А

2

18

Номер детали на чертеже:

18

Распорная пластина

Заводской номер: 280.00-3100-004В Количество на модель: 2

280.00-3100-004В

2

19

Номер детали на чертеже:

19

Распорная пластина

Заводской номер: 250.02-3100-083С Количество на модель: 1

250.02-3100-083С

1

20

Номер детали на чертеже:

20

Болт с шестигранной головкой

Заводской номер: 280.00-3100-001А Количество на модель: 4

280.00-3100-001А

4

21

Номер детали на чертеже:

21

Стопорная пластинка

Заводской номер: 250.02-3100-045 Количество на модель: 2

250.02-3100-045

2

22

Номер детали на чертеже:

22

Гайка шестигранная М16х1,5

Заводской номер: МSZ 2290-10 Количество на модель:

МSZ 2290-10

23

Номер детали на чертеже:

23

Консоль

Заводской номер: 250.02-3100-076 Количество на модель: 1

250.02-3100-076

1

24

Номер детали на чертеже:

24

Гайка к болту колеса

Заводской номер: 750.00-3100-010 Количество на модель: 12

750.00-3100-010

12

25

Номер детали на чертеже:

25

Качащийся рычаг, в сборе

Заводской номер: 910.03-3103-000А Количество на модель: 2

910.03-3103-000А

2

26

Номер детали на чертеже:

26

Качающийся рычаг, в сборе

Заводской номер: 910.03-3103-001А Количество на модель: 1

910.03-3103-001А

1

27

Номер детали на чертеже:

27

Головка качающегося рычага

Заводской номер: 910.03-3103-002А Количество на модель: 1

910.03-3103-002А

1

28

Номер детали на чертеже:

28

Головка качающегося рычага

Заводской номер: 910.03-3103-022В Количество на модель: 1

910.03-3103-022В

1

29

Номер детали на чертеже:

29

Шаровой шарнир

Заводской номер: 3567 Количество на модель: 2

3567

2

30

Номер детали на чертеже:

30

Пружинное стопорное кольцо 45

Заводской номер: МSZ 231 Количество на модель:

МSZ 231

31

Номер детали на чертеже:

31

Хомут

Заводской номер: 250.00-3103-033 Количество на модель: 4

250.00-3103-033

4

34

Номер детали на чертеже:

34

Крепежный хомут

Заводской номер: 254.01-3103-001 Количество на модель: 4

254.01-3103-001

4

35

Номер детали на чертеже:

35

Качающийся рычаг, в сборе

Заводской номер: 910.04-3103-000А Количество на модель: 1

910.04-3103-000А

1

36

Номер детали на чертеже:

36

Качающийся рычаг, полный

Заводской номер: 910.04-3103-001А Количество на модель: 1

910.04-3103-001А

1

37

Номер детали на чертеже:

37

Качающийся рычаг, в сборе

Заводской номер: 910-05-3103-000G Количество на модель: 1

910-05-3103-000G

1

38

Номер детали на чертеже:

38

Труба качающегося рычага

Заводской номер: 910.03-3103-001К Количество на модель: 1

910.03-3103-001К

1

39

Номер детали на чертеже:

39

Шаровой шарнир

Заводской номер: 3566 Количество на модель: 1

3566

1

40

Номер детали на чертеже:

40

М39х1,5

Заводской номер: DIN 937-8 Количество на модель:

DIN 937-8

41

Номер детали на чертеже:

41

Шплинт 2х16

Заводской номер: МSZ КGSТ 220 Количество на модель:

МSZ КGSТ 220

42

Номер детали на чертеже:

42

Нижний кронштейн, в сборе

Заводской номер: 910.09-3103-000В Количество на модель: 1

910.09-3103-000В

1

43

Номер детали на чертеже:

43

Кронштейн каркаса I., в сборе

Заводской номер: 910.35-3100-000А Количество на модель:

910.35-3100-000А

43

Номер детали на чертеже:

43

Кронштейн каркаса I., в сборе

Заводской номер: 910.11-3103-000А Количество на модель: 1

910.11-3103-000А

1

44

Номер детали на чертеже:

44

Кронштейн каркаса I., в сборе

Заводской номер: 910.11-3103-000В Количество на модель: 1

910.11-3103-000В

1

44

Номер детали на чертеже:

44

Кронштейн каркаса I., в сборе

Заводской номер: 910.35-3100-000В Количество на модель:

910.35-3100-000В

49

Номер детали на чертеже:

49

Стопорная пластина

Заводской номер: 190.00-3103-009В Количество на модель: 14

190.00-3103-009В

14

49

Номер детали на чертеже:

49

Стопорная пластинка

Заводской номер: 282.01-3103-001В Количество на модель:

282.01-3103-001В

50

Номер детали на чертеже:

50

Стопорная пластинка

Заводской номер: 254.00-3100-002 Количество на модель: 3

254.00-3100-002

3

50

Номер детали на чертеже:

50

Стопорная пластина

Заводской номер: 282.01-3103-00lА Количество на модель:

282.01-3103-00lА

52

Номер детали на чертеже:

52

Планка прижимная

Заводской номер: 750.00-3142-020 Количество на модель: 12

750.00-3142-020

12

53

Номер детали на чертеже:

53

Шина в сборе

Заводской номер: 910.01-3103-000С Количество на модель: 2

910.01-3103-000С

2

54

Номер детали на чертеже:

54

Комплект трехсегментный в сборе

Заводской номер: 8.00-20" Количество на модель: 1

8.00-20"

1

55

Номер детали на чертеже:

55

Лента защитная

Заводской номер: 20"/200 Количество на модель: 1

20"/200

1

56

Номер детали на чертеже:

56

Камера

Заводской номер: 11.00 20" Количество на модель: 1

11.00 20"

1

57

Номер детали на чертеже:

57

Покрышка

Заводской номер: 11.00-20" РR 16 V5:V7 Количество на модель: 1

11.00-20" РR 16 V5:V7

1

58

Номер детали на чертеже:

58

Покрышка в сборе

Заводской номер: 910.01-3103-000К Количество на модель:

910.01-3103-000К

59

Номер детали на чертеже:

59

Обод колеса

Заводской номер: 8.25-225М Количество на модель:

8.25-225М

60

Номер детали на чертеже:

60

Покрышка

Заводской номер: 12Н 22,5 Количество на модель:

12Н 22,5

61

Номер детали на чертеже:

61

Клапан

Заводской номер: №-920 Количество на модель:

№-920

62

Номер детали на чертеже:

62

Стопорная пластина

Заводской номер: 282.01-3103-001С Количество на модель: 4

282.01-3103-001С

4

63

Номер детали на чертеже:

63

Шина в сборе

Заводской номер: 910.01-3103-0000 Количество на модель:

910.01-3103-0000

64

Номер детали на чертеже:

64

Покрышка

Заводской номер: 11.00-20" РR16 SТС Количество на модель:

11.00-20" РR16 SТС

65

Номер детали на чертеже:

65

Лента защитная

Заводской номер: 20"/240 Количество на модель:

20"/240

66

Номер детали на чертеже:

66

Клапан А 127 3-1

Заводской номер: МSZ 18720 Количество на модель:

МSZ 18720

67

Номер детали на чертеже:

67

Нижний кронштейн в сборе

Заводской номер: 910.41-3100-000С Количество на модель:

910.41-3100-000С

68

Номер детали на чертеже:

68

Качаюшийся рычаг, в сборе

Заводской номер: 910.18-3103-000А Количество на модель:

910.18-3103-000А

69

Номер детали на чертеже:

69

Головка качающегося рычага

Заводской номер: 910.16-3103-002А Количество на модель:

910.16-3103-002А

70

Номер детали на чертеже:

70

Головка качающегося рычага

Заводской номер: 910.16-3103-002В Количество на модель:

910.16-3103-002В

71

Номер детали на чертеже:

71

Шаровой шарнир

Заводской номер: 3360 Количество на модель:

3360

72

Номер детали на чертеже:

72

Стопорное кольцо

Заводской номер: 5638 Количество на модель:

5638

72

Номер детали на чертеже:

72

Стопорное кольцо

Заводской номер: 910.16-3103-003 Количество на модель:

910.16-3103-003

73

Номер детали на чертеже:

73

Крепежный хомут

Заводской номер: 298.00-3103-012 Количество на модель:

298.00-3103-012

74

Номер детали на чертеже:

74

Качающийся рычаг, в сборе

Заводской номер: 910.19-3103-000А Количество на модель:

910.19-3103-000А

75

Номер детали на чертеже:

75

Качающийся рычаг, полный

Заводской номер: 910.19-3103-00А Количество на модель:

910.19-3103-00А

76

Номер детали на чертеже:

76

Паровой шарнир

Заводской номер: 3660 Количество на модель:

3660

77

Номер детали на чертеже:

77

Качающийся рычаг, в сборе

Заводской номер: 910.20-3103-000G Количество на модель:

910.20-3103-000G

78

Номер детали на чертеже:

78

Паровой шарнир

Заводской номер: 3661 Количество на модель:

3661

79

Номер детали на чертеже:

79

Нижний кронштейн в сборе

Заводской номер: 910.41-3100-000А Количество на модель: 2

910.41-3100-000А

2

84

Номер детали на чертеже:

84

Покрышка, в сборе

Заводской номер: 910.01-3103-000Н Количество на модель:

910.01-3103-000Н

Ось передняя 260.50 Сборка и подвеска передней оси 260.50

Вернуться в раздел каталога
