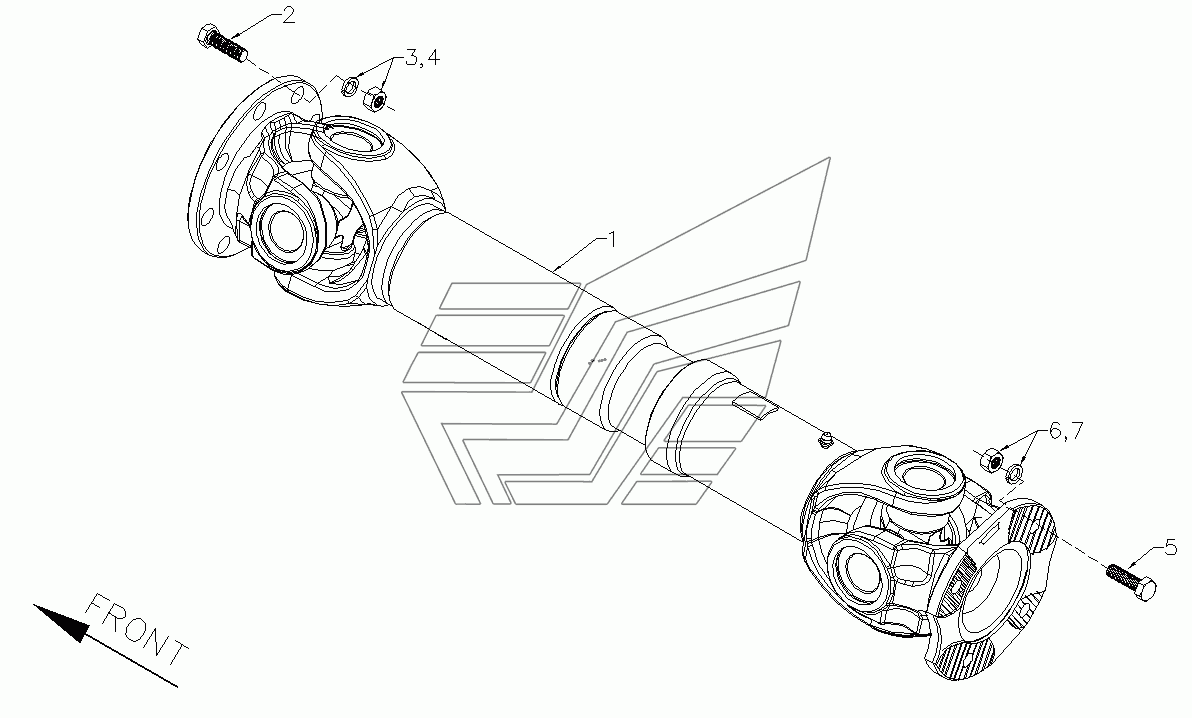

DRIVE SHAFT INSTALLATION XML6105CN-7150227. Каталог 2015г.

WHEEL INSTALLTION XML6105CN-7150227 6112X01-2201010 DRIVE SHAFT XML6105CN-7150227

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Drive shaft

Заводской номер: 6112X01-2201010 Количество на модель: 1
6112X01-2201010
1
2

Номер детали на чертеже:

2

Hex bolt

Заводской номер: Q151B1650TF2 Количество на модель: 8
Q151B1650TF2
8
3

Номер детали на чертеже:

3

Drain plug

Заводской номер: Q40516 Количество на модель: 8
Q40516
8
4

Номер детали на чертеже:

4

Nut

Заводской номер: Q341B16T13F2 Количество на модель: 8
Q341B16T13F2
8
5

Номер детали на чертеже:

5

Bolt

Заводской номер: Q151B1250TF2 Количество на модель: 4
Q151B1250TF2
4
6

Номер детали на чертеже:

6

Heavy-gauge spring washer

Заводской номер: Q40512 Количество на модель: 4
Q40512
4
7

Номер детали на чертеже:

7

Nut

Заводской номер: Q341B12T13F2 Количество на модель: 4
Q341B12T13F2
4
