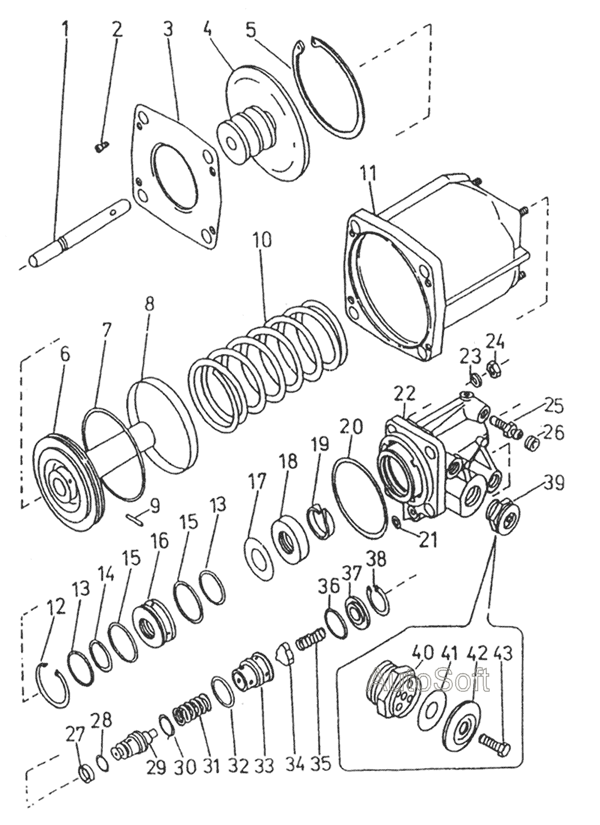

Усилитель сцепления C 734

Сцепление C 734 Крышка коробки передач верхняя оборудованная C 734

Вид отображения:

Детали справа

По ширине экрана

443 613 200 704

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Усилитель сцепления

Заводской номер: 443 613 200 704 Количество на модель: 1

443 613 200 704

1

1

Номер детали на чертеже:

1

Кнопка

Заводской номер: 443 06 1301 010 Количество на модель: 1

443 06 1301 010

1

2

Номер детали на чертеже:

2

Болт М3х10 СSN 02 1151.25

Заводской номер: [Болт М3х10 СSN 02 1151.25] Количество на модель: 4

[Болт М3х10 СSN 02 1151.25]

4

3

Номер детали на чертеже:

3

Крышка

Заводской номер: 443 06 3205 060 Количество на модель: 1

443 06 3205 060

1

4

Номер детали на чертеже:

4

Пылезащитная манжета

Заводской номер: 443 96 2503 433 Количество на модель: 1

443 96 2503 433

1

5

Номер детали на чертеже:

5

Кольцо стопорное 100 СSN 02 2931

Заводской номер: 311 733 101 000 Количество на модель: 1

311 733 101 000

1

6

Номер детали на чертеже:

6

Поршень в комплекте

Заводской номер: 443 96 0642 004 Количество на модель: 1

443 96 0642 004

1

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 443 96 2503 447 Количество на модель:

443 96 2503 447

8

Номер детали на чертеже:

8

Кольцо уплотнительное

Заводской номер: 443 96 2000 429 Количество на модель: 1

443 96 2000 429

1

9

Номер детали на чертеже:

9

Штифт 3х28 СSN02 2156

Заводской номер: 315 877 260 210 Количество на модель: 1

315 877 260 210

1

10

Номер детали на чертеже:

10

Пружина

Заводской номер: 315 116 115 570 Количество на модель: 1

315 116 115 570

1

11

Номер детали на чертеже:

11

Цилиндр в комплекте

Заводской номер: 443 96 0640 004 Количество на модель: 1

443 96 0640 004

1

12

Номер детали на чертеже:

12

Кольцо стопорное 40 СSN 02 2931

Заводской номер: 311 733 100 400 Количество на модель: 1

311 733 100 400

1

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 443 96 2503 436 Количество на модель: 2

443 96 2503 436

2

14

Номер детали на чертеже:

14

Кольцо опорное

Заводской номер: 443 96 2000 420 Количество на модель: 1

443 96 2000 420

1

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 443 96 2503 437 Количество на модель: 2

443 96 2503 437

2

16

Номер детали на чертеже:

16

Направляющая

Заводской номер: 443 96 2405 023 Количество на модель: 1

443 96 2405 023

1

17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 443 96 2000 419 Количество на модель: 1

443 96 2000 419

1

19

Номер детали на чертеже:

19

Направляющее поршневое кольцо

Заводской номер: 443 96 2030 004 Количество на модель: 1

443 96 2030 004

1

20

Номер детали на чертеже:

20

Кольцо 65х3 СSN 02 9281.2

Заводской номер: 273 111 014 334 Количество на модель: 1

273 111 014 334

1

21

Номер детали на чертеже:

21

Кольцо 6х2 СSN 02 9281.2

Заводской номер: 273 111 014 014 Количество на модель: 1

273 111 014 014

1

22

Номер детали на чертеже:

22

Корпус усилителя в к-те

Заводской номер: 443 96 0640 005 Количество на модель: 1

443 96 0640 005

1

23

Номер детали на чертеже:

23

Шайба 8 СSN 02 1740.05

Заводской номер: 311 214 000 082 Количество на модель: 4

311 214 000 082

4

24

Номер детали на чертеже:

24

Гайка М8 СSN 02 1401 25

Заводской номер: 311 120 114 080 Количество на модель: 4

311 120 114 080

4

25

Номер детали на чертеже:

25

Воэдухоотводный винт

Заводской номер: 443 96 2421 052 Количество на модель: 1

443 96 2421 052

1

26

Номер детали на чертеже:

26

Головка воздухоотводного винта

Заводской номер: 273 125 991 501 Количество на модель: 1

273 125 991 501

1

27

Номер детали на чертеже:

27

Манжета d10/d18

Заводской номер: 443 96 2503 439 Количество на модель: 1

443 96 2503 439

1

28

Номер детали на чертеже:

28

Кольцо

Заводской номер: 443 96 2503 440 Количество на модель: 1

443 96 2503 440

1

29

Номер детали на чертеже:

29

Выпускной механизм

Заводской номер: 443 96 2433 011 Количество на модель: 1

443 96 2433 011

1

30

Номер детали на чертеже:

30

Кольцо

Заводской номер: 443 96 2503 441 Количество на модель: 1

443 96 2503 441

1

31

Номер детали на чертеже:

31

Пружина

Заводской номер: 3,15116Е+11 Количество на модель: 1

3,15116Е+11

1

32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 443 96 2503 442 Количество на модель: 1

443 96 2503 442

1

33

Номер детали на чертеже:

33

Седло

Заводской номер: 443 96 2405 024 Количество на модель: 1

443 96 2405 024

1

34

Номер детали на чертеже:

34

Заслонка

Заводской номер: 443 96 0643 002 Количество на модель: 1

443 96 0643 002

1

35

Номер детали на чертеже:

35

Пружина

Заводской номер: 315116 115 580 Количество на модель: 1

315116 115 580

1

36

Номер детали на чертеже:

36

Кольцо

Заводской номер: 443 96 2503 443 Количество на модель: 1

443 96 2503 443

1

37

Номер детали на чертеже:

37

Пробка

Заводской номер: 443 96 2200 002 Количество на модель: 1

443 96 2200 002

1

38

Номер детали на чертеже:

38

Кольцо стопорное 30 СSN 02 2931

Заводской номер: 311 733 100 300 Количество на модель: 1

311 733 100 300

1

39

Номер детали на чертеже:

39

Выхлоп

Заводской номер: 443 96 0640 002 Количество на модель: 1

443 96 0640 002

1

40

Номер детали на чертеже:

40

Корпус выхлопа

Заводской номер: 443 96 2223 014 Количество на модель: 1

443 96 2223 014

1

41

Номер детали на чертеже:

41

Клапан

Заводской номер: 443 96 2000 421 Количество на модель: 1

443 96 2000 421

1

42

Номер детали на чертеже:

42

Крышка

Заводской номер: 443 96 2503 435 Количество на модель: 1

443 96 2503 435

1

43

Номер детали на чертеже:

43

Болт М4х8 СSN 02 1103.25

Заводской номер: 309 203 000 408 Количество на модель: 1

309 203 000 408

1
