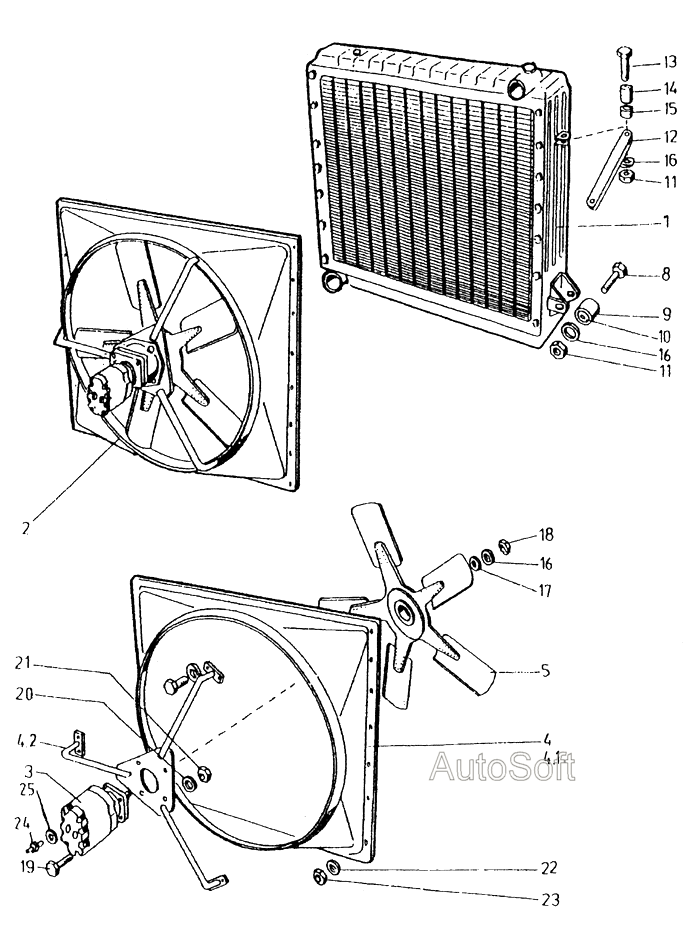

Радиатор C 734

Водяной насос C 734 Система охлаждения двигателя C 734

Вид отображения:

Детали справа

По ширине экрана

1

15

16

17

18

19

20

21

22

23

24

14

13

12

2

3

4

4.1

4.2

5

8

9

10

11

25

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Водяной радиатор с СU-вставкой

Заводской номер: 443 511 274 103 Количество на модель: 1

443 511 274 103

1

Номер детали на чертеже:

Пружинящая опора распорной штанги LIАZ 41-003-5444

Заводской номер: 273 121 051 030 Количество на модель: 2

273 121 051 030

2

Номер детали на чертеже:

Шайба 13 СSN 02 1745.05

Заводской номер: [Шайба 13 СSN 02 1745.05] Количество на модель:

[Шайба 13 СSN 02 1745.05]

Номер детали на чертеже:

Шайба 13 СSN 02 1702.15

Заводской номер: [Шайба 13 СSN 02 1702.15] Количество на модель: 1

[Шайба 13 СSN 02 1702.15]

1

Номер детали на чертеже:

Гайка М12х1,5 СSN 02 1401.25

Заводской номер: [Гайка М12х1,5 СSN 02 1401.25] Количество на модель: 1

[Гайка М12х1,5 СSN 02 1401.25]

1

Номер детали на чертеже:

Болт М8х25 СSN 02 1101.55

Заводской номер: [Болт М8х25 СSN 02 1101.55] Количество на модель: 4

[Болт М8х25 СSN 02 1101.55]

4

Номер детали на чертеже:

Шайба 8,4 СSN 02.1745.05

Заводской номер: [Шайба 8,4 СSN 02.1745.05] Количество на модель: 4

[Шайба 8,4 СSN 02.1745.05]

4

Номер детали на чертеже:

Гайка М8 СSN 02 1401.05

Заводской номер: [Гайка М8 СSN 02 1401.05] Количество на модель: 4

[Гайка М8 СSN 02 1401.05]

4

Номер детали на чертеже:

Шайба 6,4 СSN 02.1745.05

Заводской номер: [Шайба 6,4 СSN 02.1745.05] Количество на модель:

[Шайба 6,4 СSN 02.1745.05]

Номер детали на чертеже:

Гайка М6 СSN 02.1401.25

Заводской номер: [Гайка М6 СSN 02.1401.25] Количество на модель:

[Гайка М6 СSN 02.1401.25]

Номер детали на чертеже:

Редуктор С15L gаl In

Заводской номер: [Редуктор С15L gаl In] Количество на модель: 2

[Редуктор С15L gаl In]

2

Номер детали на чертеже:

Распорная трубка

Заводской номер: 442 05309 951 1 Количество на модель: 2

442 05309 951 1

2

Номер детали на чертеже:

Болт М12х50 СSN 02 1101.55

Заводской номер: [Болт М12х50 СSN 02 1101.55] Количество на модель: 2

[Болт М12х50 СSN 02 1101.55]

2

Номер детали на чертеже:

Кронштейн радиатора

Заводской номер: 442 03289 019 1 Количество на модель: 1

442 03289 019 1

1

Номер детали на чертеже:

Кожух с гидромотором

Заводской номер: 442 07070 016 1 Количество на модель: 1

442 07070 016 1

1

Номер детали на чертеже:

Гидромотор зубчатый UМ 12,5 А 11

Заводской номер: 336 352 158 200 Количество на модель: 1

336 352 158 200

1

Номер детали на чертеже:

Кожух вентилятора в сборе

Заводской номер: 442 0 7060 003 1 Количество на модель: 1

442 0 7060 003 1

1

Номер детали на чертеже:

Кожух радиатора

Заводской номер: 442 03254 001 1 Количество на модель: 1

442 03254 001 1

1

Номер детали на чертеже:

Фланец (трехножный кронштейн)

Заводской номер: 442 07217 009 1 Количество на модель: 1

442 07217 009 1

1

Номер детали на чертеже:

Пропеллер со ступицей

Заводской номер: 442 07040 008 1 Количество на модель: 1

442 07040 008 1

1

Номер детали на чертеже:

Болт М12х90 СSN 02 1101. 55

Заводской номер: [Болт М12х90 СSN 02 1101. 55] Количество на модель: 2

[Болт М12х90 СSN 02 1101. 55]

2

Номер детали на чертеже:

Пружинящая опора 442 05444 008 1

Заводской номер: 273 121 051 901 Количество на модель: 2

273 121 051 901

2

Номер детали на чертеже:

Распорная трубка

Заводской номер: 442 05077 074 1 Количество на модель: 2

442 05077 074 1

2

Номер детали на чертеже:

Гайка М12 СSN 021401.26

Заводской номер: [Гайка М12 СSN 021401.26] Количество на модель: 4

[Гайка М12 СSN 021401.26]

4

Номер детали на чертеже:

Кольцо уппотнительное d18х24 СSN 02 9310.3

Заводской номер: [Кольцо уппотнительноеR18х24 СSN 02 9310.3] Количество на модель: 2

[Кольцо уппотнительноеR18х24 СSN 02 9310.3]

2
