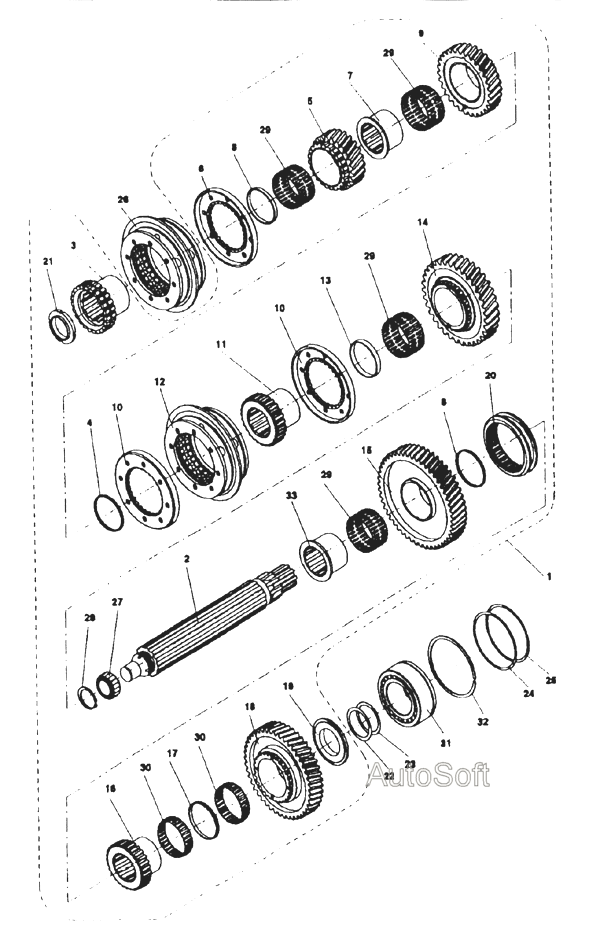

Шлицевой вал оборудованный C 734

Картер коробки передач, картер сцепления, крышка заднего подшипника коробки передач C 734 Промежуточный вал в сборе и промежуточная шестерня заднего хода C 734

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шлицевой вал оборудованный

Заводской номер: 442 17108 135 8 Количество на модель: 1

442 17108 135 8

1

2

Номер детали на чертеже:

2

Шлицевой вал

Заводской номер: 442 11682 238 8 Количество на модель: 1

442 11682 238 8

1

3

Номер детали на чертеже:

3

Глухая зубчатая муфта прямой передачи

Заводской номер: 442 11659 400 8 Количество на модель: 1

442 11659 400 8

1

4

Номер детали на чертеже:

4

Кольцо распорное

Заводской номер: 442 15076 336 8 Количество на модель: 1

442 15076 336 8

1

5

Номер детали на чертеже:

5

Ведомая шестерня

Заводской номер: 442 11729 373 8 Количество на модель: 1

442 11729 373 8

1

6

Номер детали на чертеже:

6

Глухая муфта синхронизатора

Заводской номер: 442 11659 356 8 Количество на модель: 1

442 11659 356 8

1

7

Номер детали на чертеже:

7

Кольцо подшипника качения

Заводской номер: 442 15079 021 8 Количество на модель: 1

442 15079 021 8

1

8

Номер детали на чертеже:

8

Кольцо распорное

Заводской номер: 442 15076 337 8 Количество на модель: 2

442 15076 337 8

2

9

Номер детали на чертеже:

9

Ведомая шестерня

Заводской номер: 442 11729 328 8 Количество на модель: 1

442 11729 328 8

1

10

Номер детали на чертеже:

10

Глухая муфта синхронизатора

Заводской номер: 442 11659 329 8 Количество на модель: 2

442 11659 329 8

2

11

Номер детали на чертеже:

11

Глухая зубчатая муфта

Заводской номер: 442 11659 334 8 Количество на модель: 1

442 11659 334 8

1

12

Номер детали на чертеже:

12

Синхронизация в комплекте

Заводской номер: 442 17148 045 8 Количество на модель: 1

442 17148 045 8

1

13

Номер детали на чертеже:

13

Кольцо распорное

Заводской номер: 442 15076 338 8 Количество на модель: 1

442 15076 338 8

1

14

Номер детали на чертеже:

14

Ведомая шестерня

Заводской номер: 442 11729 327 8 Количество на модель: 1

442 11729 327 8

1

15

Номер детали на чертеже:

15

Ведомая шестерня

Заводской номер: 442 11729 386 8 Количество на модель: 1

442 11729 386 8

1

16

Номер детали на чертеже:

16

Глухая зубчатая муфта

Заводской номер: 442 11659 358 8 Количество на модель: 1

442 11659 358 8

1

17

Номер детали на чертеже:

17

Кольцо распорное

Заводской номер: 442 15076 053 8 Количество на модель: 1

442 15076 053 8

1

18

Номер детали на чертеже:

18

Ведомая шестерня

Заводской номер: 442 11729 387 8 Количество на модель: 1

442 11729 387 8

1

19

Номер детали на чертеже:

19

Кольцо опорное

Заводской номер: 442 15081 008 8 Количество на модель: 1

442 15081 008 8

1

20

Номер детали на чертеже:

20

Скользящая зубчатая муфта

Заводской номер: 442 11660 182 8 Количество на модель: 1

442 11660 182 8

1

21

Номер детали на чертеже:

21

Гайка круглая

Заводской номер: 442 15257 012 8 Количество на модель: 1

442 15257 012 8

1

22

Номер детали на чертеже:

22

Прокладка регулировочная 0,1мм

Заводской номер: 442 15095 098 8 Количество на модель: 2

442 15095 098 8

2

23

Номер детали на чертеже:

23

Прокладка регулировочная 0,36мм

Заводской номер: 442 15095 099 8 Количество на модель: 1

442 15095 099 8

1

24

Номер детали на чертеже:

24

Накладка регулировочная 0,1мм

Заводской номер: 442 35095 003 8 Количество на модель: 2

442 35095 003 8

2

25

Номер детали на чертеже:

25

Накладка регулировочная 0,36мм

Заводской номер: 442 35095 004 8 Количество на модель: 2

442 35095 004 8

2

26

Номер детали на чертеже:

26

Синхронизация в комплекте прямой передачи

Заводской номер: 442 17148 052 8 Количество на модель: 1

442 17148 052 8

1

27

Номер детали на чертеже:

27

Роликоподшипник РLС 44-18, К35х60х26

Заводской номер: [Роликоподшипник РLС 44-18, К35х60х26] Количество на модель: 1

[Роликоподшипник РLС 44-18, К35х60х26]

1

28

Номер детали на чертеже:

28

Кольцо стопорное 35 СSN 02 2930

Заводской номер: [Кольцо стопорное 35 СSN 02 2930] Количество на модель: 1

[Кольцо стопорное 35 СSN 02 2930]

1

29

Номер детали на чертеже:

29

Сепаратор с игольчатыми роликами К85х92х48 INА F-94192.1

Заводской номер: [Сепаратор с игольчатыми роликами К85х92х48 INА F-94192.1] Количество на модель: 4

[Сепаратор с игольчатыми роликами К85х92х48 INА F-94192.1]

4

30

Номер детали на чертеже:

30

Сепаратор с игольчатыми роликами К85х92х20 INА F-93640

Заводской номер: [Сепаратор с игольчатыми роликами К85х92х20 INА F-93640] Количество на модель: 2

[Сепаратор с игольчатыми роликами К85х92х20 INА F-93640]

2

31

Номер детали на чертеже:

31

Подшипник бочкообразный 22313 СSN 02 4705

Заводской номер: [Подшипник бочкообразный 22313 СSN 02 4705] Количество на модель:

[Подшипник бочкообразный 22313 СSN 02 4705]

32

Номер детали на чертеже:

32

Кольцо стопорное 140/2,72 СSN 02 4605

Заводской номер: [Кольцо стопорное 140/2,72 СSN 02 4605] Количество на модель: 1

[Кольцо стопорное 140/2,72 СSN 02 4605]

1

33

Номер детали на чертеже:

33

Кольцо роликоподшипника

Заводской номер: 442 15079 026 8 Количество на модель: 1

442 15079 026 8

1
