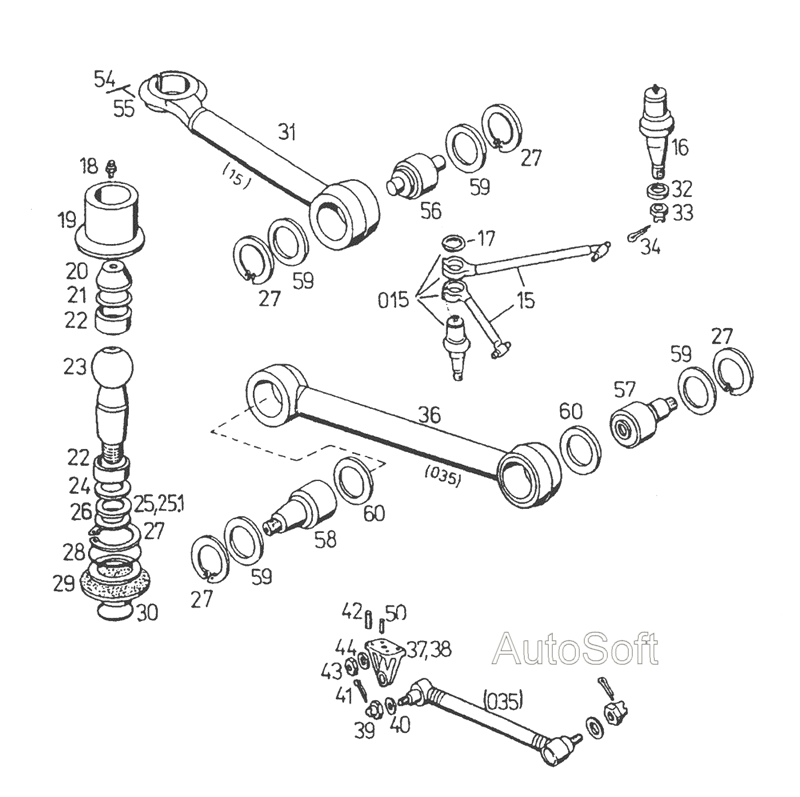

Подвеска заднего моста (оси) C 734

Передний мост (ось) - подвеска C 734 Передний мост (ось) - ступица колеса C 734

Вид отображения:

Детали справа

По ширине экрана

150

41

40

39

38

37

36

35

34

42

43

59

58

57

56

55

54

50

44

33

32

22

21

20

19

18

17

16

15

23

24

31

30

29

28

27

26

25.1

25

60

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Направляющее плечо верхнее

Заводской номер: 442 07304 098 1 Количество на модель: 1

442 07304 098 1

1

Номер детали на чертеже:

Шплинт 6,3х56 СSN 02 1781.05

Заводской номер: [Шплинт 6,3х56 СSN 02 1781.05] Количество на модель:

[Шплинт 6,3х56 СSN 02 1781.05]

Номер детали на чертеже:

Шайба В31 СSN 02 1702.15

Заводской номер: [Шайба В 31 СSN 02 1702.15] Количество на модель:

[Шайба В 31 СSN 02 1702.15]

Номер детали на чертеже:

Гайка М30х1,5 СSN02 1412 25

Заводской номер: [Гайка М30х1,5 СSN02 1412 25] Количество на модель:

[Гайка М30х1,5 СSN02 1412 25]

Номер детали на чертеже:

Кронштейн направляющей штанги-левый

Заводской номер: 442 01783 014 1 Количество на модель: 1

442 01783 014 1

1

Номер детали на чертеже:

Кронштейн направляющей штанги-правый

Заводской номер: 442 07183 015 1 Количество на модель: 1

442 07183 015 1

1

Номер детали на чертеже:

Штанга направляющая

Заводской номер: 442 07118 088 1 Количество на модель: 2

442 07118 088 1

2

Номер детали на чертеже:

Штанга направляющая в сборе-нижняя

Заводской номер: 442 07118 086 1 Количество на модель: 2

442 07118 086 1

2

Номер детали на чертеже:

Шплинт 6,3х63 СSN 02 1781 05

Заводской номер: [Шплинт 6.3х63 СSN 02 1781 05] Количество на модель: 1

[Шплинт 6.3х63 СSN 02 1781 05]

1

Номер детали на чертеже:

Винт

Заводской номер: 442 05239 108 1 Количество на модель: 8

442 05239 108 1

8

Номер детали на чертеже:

Гайка М18х1,5 СSN 02 1401 25

Заводской номер: [Гайка М18х1,5 СSN 02 1401 25] Количество на модель:

[Гайка М18х1,5 СSN 02 1401 25]

Номер детали на чертеже:

Кольцо распорное

Заводской номер: 442 05076 176 1 Количество на модель: 8

442 05076 176 1

8

Номер детали на чертеже:

Резинометаллическая пружина

Заводской номер: 442 05049 019 1 Количество на модель: 2

442 05049 019 1

2

Номер детали на чертеже:

Резинометаллическая пружина

Заводской номер: 442 05049 038 1 Количество на модель: 2

442 05049 038 1

2

Номер детали на чертеже:

Упор резинометаллический

Заводской номер: 442 05049 037 1 Количество на модель: 2

442 05049 037 1

2

Номер детали на чертеже:

Шайба 16 СSN 02 1740.05

Заводской номер: [Шайба 16 СSN 02 1740.05] Количество на модель:

[Шайба 16 СSN 02 1740.05]

Номер детали на чертеже:

Болт М16х90 СSN 02 130155

Заводской номер: [Болт М16х90 СSN 02 130155] Количество на модель: 2

[Болт М16х90 СSN 02 130155]

2

Номер детали на чертеже:

Палец

Заводской номер: 442 05001 247 1 Количество на модель: 2

442 05001 247 1

2

Номер детали на чертеже:

Шайба 18 СSN 02 1740.05

Заводской номер: [Шайба 18 СSN 02 1740.05] Количество на модель:

[Шайба 18 СSN 02 1740.05]

Номер детали на чертеже:

Гайка М36х1,5 СSN 02 1412.25

Заводской номер: [Гайка М36х1,5 СSN 02 1412.25] Количество на модель: 1

[Гайка М36х1,5 СSN 02 1412.25]

1

Номер детали на чертеже:

Шайба В37 СSN 02 1702.15

Заводской номер: [Шайба В 37 СSN 02 1702.15] Количество на модель: 1

[Шайба В 37 СSN 02 1702.15]

1

Номер детали на чертеже:

Сухарь шарового пальца

Заводской номер: 442 05027 040 1 Количество на модель: 2

442 05027 040 1

2

Номер детали на чертеже:

Кольцо d80х3 СSN02 92812

Заводской номер: [Кольцо 080х3 СSN02 92812] Количество на модель: 1

[Кольцо 080х3 СSN02 92812]

1

Номер детали на чертеже:

Крышка

Заводской номер: 442 01363 057 1 Количество на модель: 1

442 01363 057 1

1

Номер детали на чертеже:

Ступица

Заводской номер: 442 04446 018 1 Количество на модель: 1

442 04446 018 1

1

Номер детали на чертеже:

Головка 16М10х1 СSN 02 7451.3

Заводской номер: [Головка 16 М 10х1 СSN 02 7451.3] Количество на модель: 1

[Головка 16 М 10х1 СSN 02 7451.3]

1

Номер детали на чертеже:

Кольцо стопорное 100 СSN 02 2930

Заводской номер: [Кольцо стопорное 100 СSN 02 2930] Количество на модель: 1

[Кольцо стопорное 100 СSN 02 2930]

1

Номер детали на чертеже:

Шаровая цапфа в сборе

Заводской номер: 442 07261 008 1 Количество на модель: 1

442 07261 008 1

1

Номер детали на чертеже:

Направляющая штанга в сборе

Заводской номер: 442 07118 093 1 Количество на модель: 2

442 07118 093 1

2

Номер детали на чертеже:

Шаровой палец

Заводской номер: 442 05026 014 1 Количество на модель: 1

442 05026 014 1

1

Номер детали на чертеже:

Кольцо прижимное

Заводской номер: 442 05076 186 1 Количество на модель: 1

442 05076 186 1

1

Номер детали на чертеже:

Штанга направляющая

Заводской номер: 442 07118 092 1 Количество на модель: 1

442 07118 092 1

1

Номер детали на чертеже:

Кольцо d62х3,2

Заводской номер: 442 02923 056 1 Количество на модель: 1

442 02923 056 1

1

Номер детали на чертеже:

Пылеуловитель

Заводской номер: 442 05099 064 1 Количество на модель: 1

442 05099 064 1

1

Номер детали на чертеже:

Кольцо d115х3,2

Заводской номер: 442 02923 055 1 Количество на модель: 1

442 02923 055 1

1

Номер детали на чертеже:

Кольцо стопорное 85 СSN 02 2931

Заводской номер: [Кольцо стопорное 85 СSN 02 2931] Количество на модель:

[Кольцо стопорное 85 СSN 02 2931]

Номер детали на чертеже:

Кольцо прижимное

Заводской номер: 442 05076 149 1 Количество на модель: 1

442 05076 149 1

1

Номер детали на чертеже:

Регулировочная прокладка

Заводской номер: 442 05095 020 1 Количество на модель:

442 05095 020 1

Номер детали на чертеже:

Регулировочная прокладка

Заводской номер: 442 05095 004 1 Количество на модель:

442 05095 004 1

Номер детали на чертеже:

Регулировочная прокладка 5,2

Заводской номер: 442 05076 178 1 Количество на модель: 4

442 05076 178 1

4
