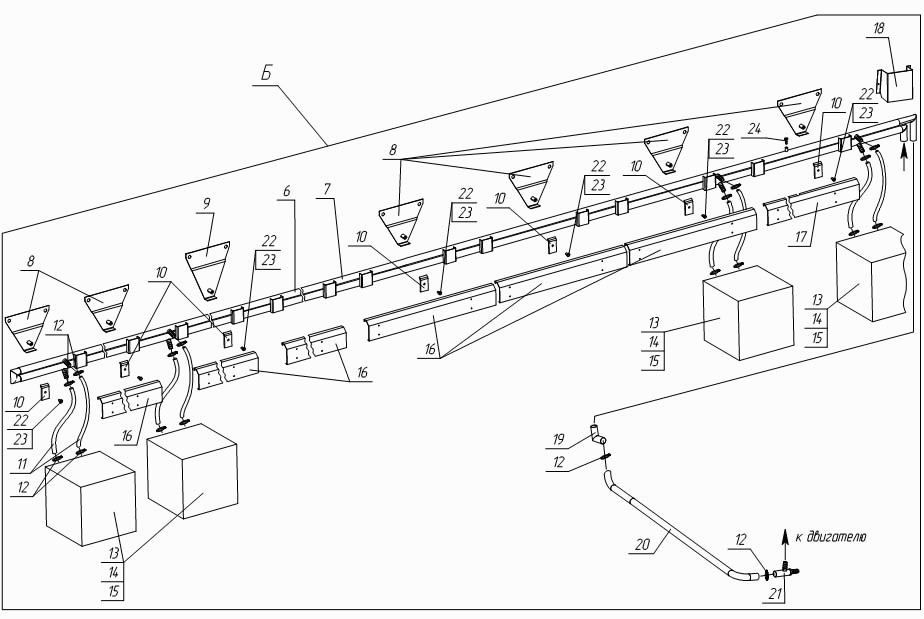

Отопитель салона Богдан А-092

Отопитель салона Богдан А-092 Отопитель салона Богдан А-092

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

6

Номер детали на чертеже:

6

Регистр задний

Заводской номер: А092-402.01.00 СБ Количество на модель: 1

В закладки

А092-402.01.00 СБ

1

7

Номер детали на чертеже:

7

Регистр передний

Заводской номер: А092-402.02.00 СБ Количество на модель: 1

В закладки

А092-402.02.00 СБ

1

8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: А092-402.07.00 СБ Количество на модель: 6

В закладки

А092-402.07.00 СБ

6

9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: А092-402.08.00 СБ Количество на модель: 1

В закладки

А092-402.08.00 СБ

1

10

Номер детали на чертеже:

10

Скоба

Заводской номер: А092-402.00.04 Количество на модель: 7

В закладки

А092-402.00.04

7

11

Номер детали на чертеже:

11

Рукав резиновый d16хd25-0,63МПа ГОСТ 10362-76

Заводской номер: d16хd25-0,63МПа Количество на модель: 1

В закладки

d16хd25-0,63МПа

1

12

Номер детали на чертеже:

12

Хомут "ТОRRО" d20…32 мм

Заводской номер: "ТОRRО" d20…32 мм Количество на модель: 18

В закладки

"ТОRRО" d20…32 мм

18

13

Номер детали на чертеже:

13

Отопитель 4,5КВт/24В

Заводской номер: 41035-1013100 Количество на модель: 4

В закладки

41035-1013100

4

14

Номер детали на чертеже:

14

Кожух

Заводской номер: А092-402.09.00 СБ Количество на модель: 4

В закладки

А092-402.09.00 СБ

4

15

Номер детали на чертеже:

15

Подставка

Заводской номер: А092-402.00.03 Количество на модель: 4

В закладки

А092-402.00.03

4

16

Номер детали на чертеже:

16

Кожух

Заводской номер: А092-402.00.02 Количество на модель: 6

В закладки

А092-402.00.02

6

17

Номер детали на чертеже:

17

Кожух

Заводской номер: А092-402.00.01 Количество на модель: 1

В закладки

А092-402.00.01

1

18

Номер детали на чертеже:

18

Панель

Заводской номер: А092-402.00.05 Количество на модель: 1

В закладки

А092-402.00.05

1

19

Номер детали на чертеже:

19

Переходник

Заводской номер: А092-402.10.00 СБ Количество на модель: 1

В закладки

А092-402.10.00 СБ

1

20

Номер детали на чертеже:

20

Рукав резиновый d28хd36-0,63МПа ТУ 381051909-89

Заводской номер: d28хd36-0,63МПа Количество на модель: 1

В закладки

d28хd36-0,63МПа

1

21

Номер детали на чертеже:

21

Тройник

Заводской номер: А092-402.06.00 СБ Количество на модель: 1

В закладки

А092-402.06.00 СБ

1

22

Номер детали на чертеже:

22

Болт М8-6gх16.58.016 ГОСТ 7798-70

Заводской номер: М8-6gх16.58.016 Количество на модель: 12

В закладки

М8-6gх16.58.016

12

23

Номер детали на чертеже:

23

Шайба 8.65Г.016 ГОСТ 6402-70

Заводской номер: 8.65Г.016 Количество на модель: 12

В закладки

8.65Г.016

12

24

Номер детали на чертеже:

24

Клапан прокачки

Заводской номер: 2101-1602591 Количество на модель: 1

В закладки

2101-1602591

1
