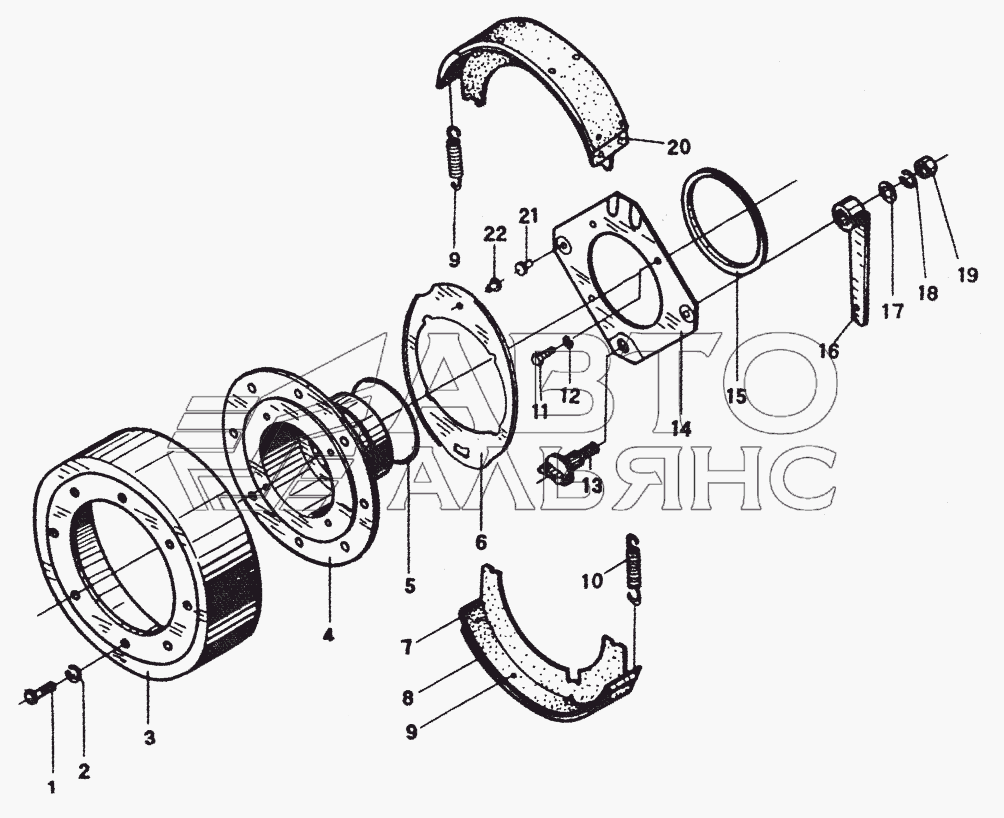

Парковочный тормоз ZL50G. Каталог 2008г.

Орган управления ножного тормоза ZL50G Дисковый тормоз ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
15
16
17
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М12х1,25х30

Заводской номер: GB5786-86 Количество на модель: 8
GB5786-86
8
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
3

Номер детали на чертеже:

3

Тормозной барабан

Заводской номер: YCX-4 Количество на модель: 1
YCX-4
1
4

Номер детали на чертеже:

4

Фланец

Заводской номер: ZL40.13.1-3 Количество на модель: 1
ZL40.13.1-3
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
6

Номер детали на чертеже:

6

Пластина

Заводской номер: YCX.3-1 Количество на модель: 1
YCX.3-1
1
7

Номер детали на чертеже:

7

Тормозная колодка

Заводской номер: YCX.4.1 Количество на модель: 1
YCX.4.1
1
8

Номер детали на чертеже:

8

Вкладыш

Заводской номер: YCX2-1 Количество на модель: 2
YCX2-1
2
9

Номер детали на чертеже:

9

Заклепка 5х12

Заводской номер: GB872-86 Количество на модель: 12
GB872-86
12
10

Номер детали на чертеже:

10

Пружина

Заводской номер: YCX-3 Количество на модель: 4
YCX-3
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
13

Номер детали на чертеже:

13

Стержень

Заводской номер: YCX-1 Количество на модель: 1
YCX-1
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: YCX.1-3 Количество на модель: 1
YCX.1-3
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: YCX-2 Количество на модель: 1
YCX-2
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: GB95-85 Количество на модель: 1
GB95-85
1
19

Номер детали на чертеже:

19

Гайка

Заводской номер: GB41-86 Количество на модель: 1
GB41-86
1
20

Номер детали на чертеже:

20

Тормозная колодка

Заводской номер: YCX.2.1 Количество на модель: 1
YCX.2.1
1
21

Номер детали на чертеже:

21

Заклепка

Заводской номер: YCX.1-2 Количество на модель: 2
YCX.1-2
2
22

Номер детали на чертеже:

22

Заклепка

Заводской номер: YCX.3-2 Количество на модель: 1
YCX.3-2
1
Орган управления ножного тормоза ZL50G Дисковый тормоз ZL50G
