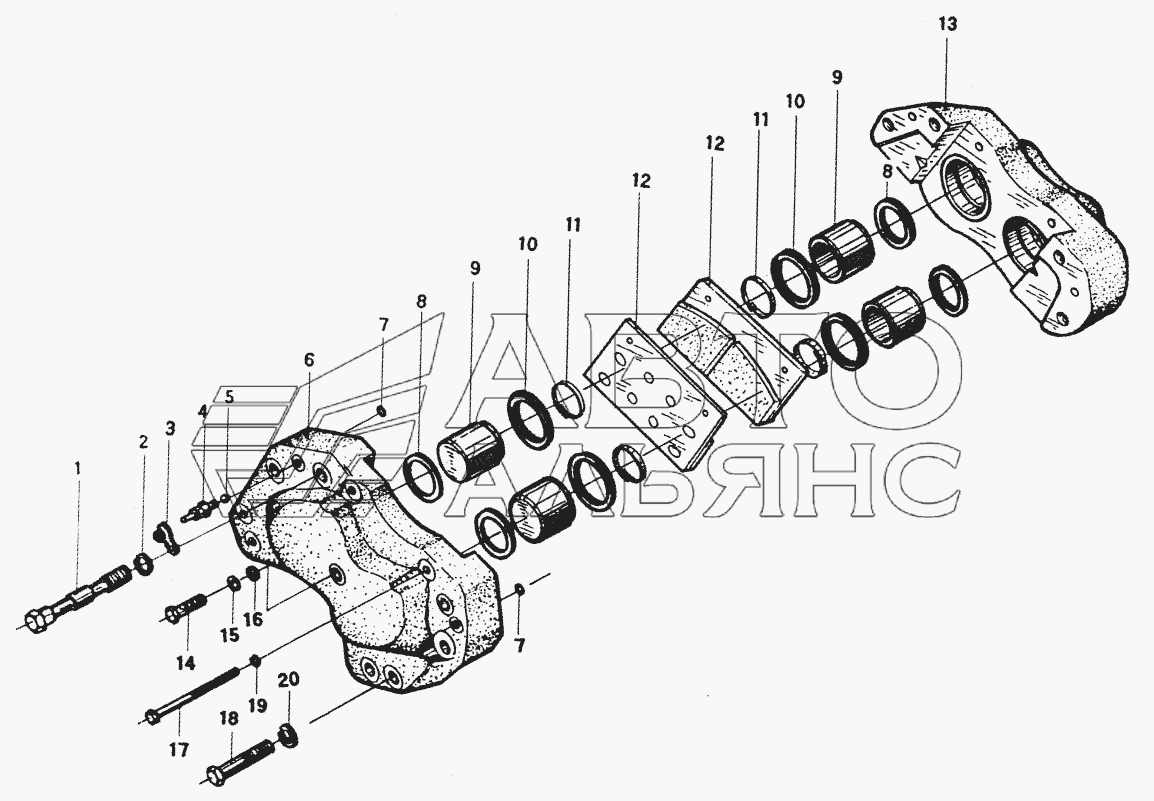

Дисковый тормоз ZL50G. Каталог 2008г.

Парковочный тормоз ZL50G Пневмопривод ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: ZL40.12.4-16 Количество на модель: 4
ZL40.12.4-16
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: GB93-76 Количество на модель: 4
GB93-76
4
3

Номер детали на чертеже:

3

Резиновый колпачок

Заводской номер: ZL40.12.4-1 Количество на модель: 2
ZL40.12.4-1
2
4

Номер детали на чертеже:

4

Выпускной ниппель

Заводской номер: ZL40.12.4-2 Количество на модель: 2
ZL40.12.4-2
2
5

Номер детали на чертеже:

5

Пружина

Заводской номер: GB308-64 Количество на модель: 2
GB308-64
2
6

Номер детали на чертеже:

6

Внутренний хомут

Заводской номер: ZL40.12.4-3C Количество на модель: 1
ZL40.12.4-3C
1
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: GB1235-76 Количество на модель: 2
GB1235-76
2
8

Номер детали на чертеже:

8

Жесткое уплотнительное кольцо

Заводской номер: ZL40.12.4-8 Количество на модель: 4
ZL40.12.4-8
4
9

Номер детали на чертеже:

9

Поршень

Заводской номер: ZL40.12.4-9 Количество на модель: 4
ZL40.12.4-9
4
10

Номер детали на чертеже:

10

Пыльник

Заводской номер: ZL40.12.4-6 Количество на модель: 4
ZL40.12.4-6
4
11

Номер детали на чертеже:

11

Стопорное кольцо

Заводской номер: ZL40.12.4-7 Количество на модель: 4
ZL40.12.4-7
4
12

Номер детали на чертеже:

12

Тормозная накладка

Заводской номер: ZL40.12.4-4 Количество на модель: 4
ZL40.12.4-4
4
13

Номер детали на чертеже:

13

Наружный хомут

Заводской номер: ZL40.12.4-5C Количество на модель: 1
ZL40.12.4-5C
1
14

Номер детали на чертеже:

14

Joint

Заводской номер: ZL40.12.4-14 Количество на модель: 1
ZL40.12.4-14
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: ZL40.12.4-15 Количество на модель: 1
ZL40.12.4-15
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: ZL40.12.4-17 Количество на модель: 1
ZL40.12.4-17
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: ZL40.12.4-10 Количество на модель: 2
ZL40.12.4-10
2
18

Номер детали на чертеже:

18

Болт

Заводской номер: ZL40.12.4-13 Количество на модель: 10
ZL40.12.4-13
10
