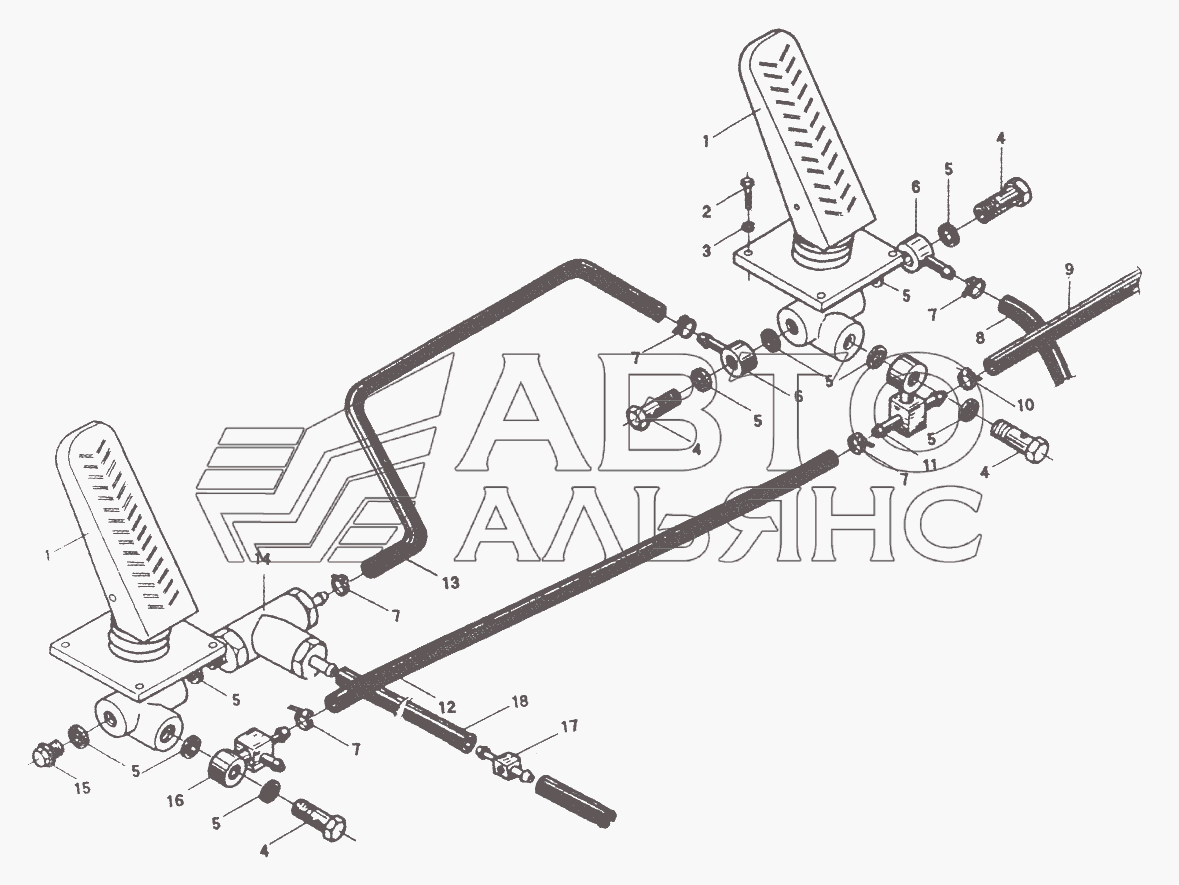

Орган управления ножного тормоза ZL50G. Каталог 2008г.

Ручной тормоз ZL50G Парковочный тормоз ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Регулятор тормоза

Заводской номер: XM60C-3514010 Количество на модель: 2
XM60C-3514010
2
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
4

Номер детали на чертеже:

4

Bolt

Заводской номер: ZL40.12.5-1 Количество на модель: 4
ZL40.12.5-1
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: JB982-77 Количество на модель: 9
JB982-77
9
6

Номер детали на чертеже:

6

Joint

Заводской номер: ZL40.12.9-4 Количество на модель: 2
ZL40.12.9-4
2
7

Номер детали на чертеже:

7

Хомут

Заводской номер: JB3616.1-84 Количество на модель: 6
JB3616.1-84
6
8

Номер детали на чертеже:

8

Воздушная труба

Заводской номер: Z5G.9.1-2 Количество на модель: 1
Z5G.9.1-2
1
9

Номер детали на чертеже:

9

Воздушная труба

Заводской номер: Z5G.9.1-1 Количество на модель: 1
Z5G.9.1-1
1
11

Номер детали на чертеже:

11

Труба

Заводской номер: ZL40A..12.9.2 Количество на модель: 1
ZL40A..12.9.2
1
12

Номер детали на чертеже:

12

Воздушная труба

Заводской номер: Z5G.9.1-3 Количество на модель: 1
Z5G.9.1-3
1
13

Номер детали на чертеже:

13

Труба

Заводской номер: Z5G.9.1-4 Количество на модель: 1
Z5G.9.1-4
1
14

Номер детали на чертеже:

14

Клапан

Заводской номер: XZ560 Количество на модель: 1
XZ560
1
15

Номер детали на чертеже:

15

Заглушка

Заводской номер: ZL50E.9.2-2 Количество на модель: 1
ZL50E.9.2-2
1
16

Номер детали на чертеже:

16

Accumulator

Заводской номер: Z5G.9.4.2 Количество на модель: 1
Z5G.9.4.2
1
17

Номер детали на чертеже:

17

Соединительный элемент

Заводской номер: Z5G.9.8 Количество на модель: 1
Z5G.9.8
1
18

Номер детали на чертеже:

18

Воздушная труба F13х400

Заводской номер: Воздушная труба Количество на модель: 1
Воздушная труба
1
