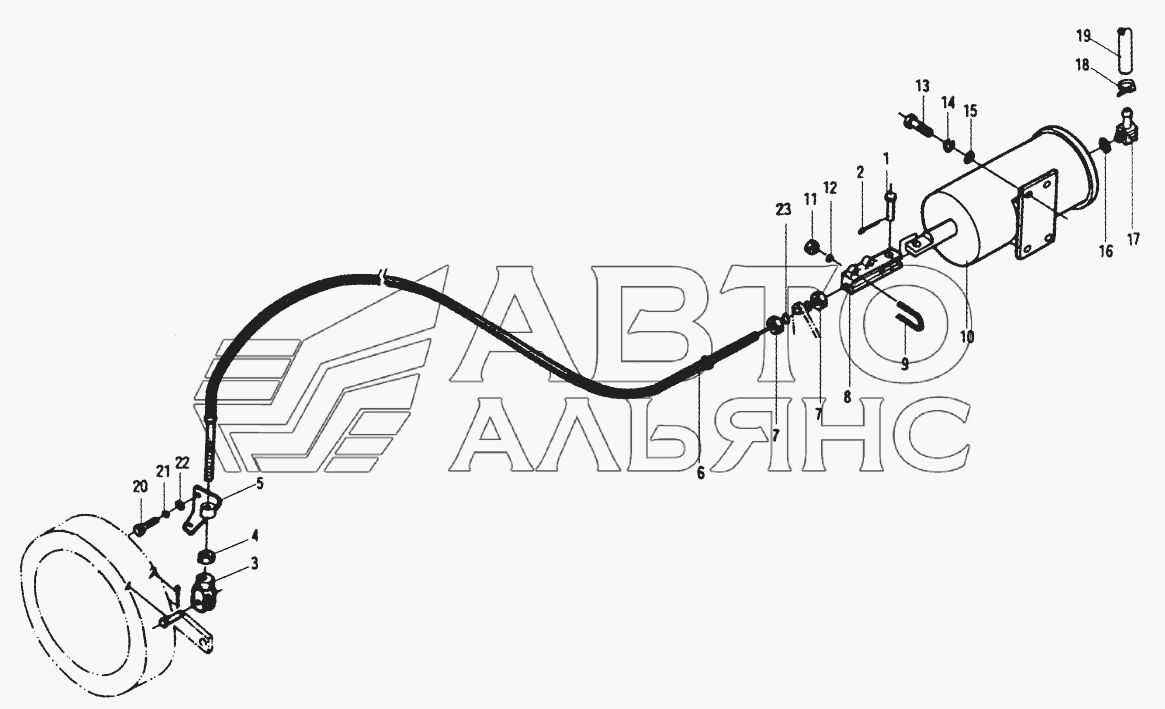

Ручной тормоз ZL50G. Каталог 2008г.

Тормозная система ZL50G Орган управления ножного тормоза ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
9
10
12
13
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шплинт

Заводской номер: GB882-86 Количество на модель: 2
GB882-86
2
2

Номер детали на чертеже:

2

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
3

Номер детали на чертеже:

3

Соединительный элемент

Заводской номер: ZL40.7.5-2 Количество на модель: 1
ZL40.7.5-2
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: GB6170-86 Количество на модель: 1
GB6170-86
1
5

Номер детали на чертеже:

5

Фиксатор

Заводской номер: ZL40A.13.4 Количество на модель: 1
ZL40A.13.4
1
6

Номер детали на чертеже:

6

Трос

Заводской номер: ZL50E.9.12 Количество на модель: 1
ZL50E.9.12
1
8

Номер детали на чертеже:

8

Скользящий блок

Заводской номер: ZL40.13.3-3 A Количество на модель: 1
ZL40.13.3-3 A
1
9

Номер детали на чертеже:

9

U-Bolt

Заводской номер: ZL40.13.3-4A Количество на модель: 2
ZL40.13.3-4A
2
10

Номер детали на чертеже:

10

Brake Cylinder

Заводской номер: ZL50E.9.7 Количество на модель: 1
ZL50E.9.7
1
12

Номер детали на чертеже:

12

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
13

Номер детали на чертеже:

13

Болт

Заводской номер: GB5783-86 Количество на модель: 4
GB5783-86
4
15

Номер детали на чертеже:

15

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: GB982-77 Количество на модель: 1
GB982-77
1
17

Номер детали на чертеже:

17

Joint

Заводской номер: ZL50E.9A-8 Количество на модель: 1
ZL50E.9A-8
1
18

Номер детали на чертеже:

18

Хомут d20

Заводской номер: ZBJ15001-87 Количество на модель: 2
ZBJ15001-87
2
19

Номер детали на чертеже:

19

Воздушная труба F10xF19

Заводской номер: ZL50E.9A-7 Количество на модель: 1
ZL50E.9A-7
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: GB5780-86 Количество на модель: 2
GB5780-86
2
