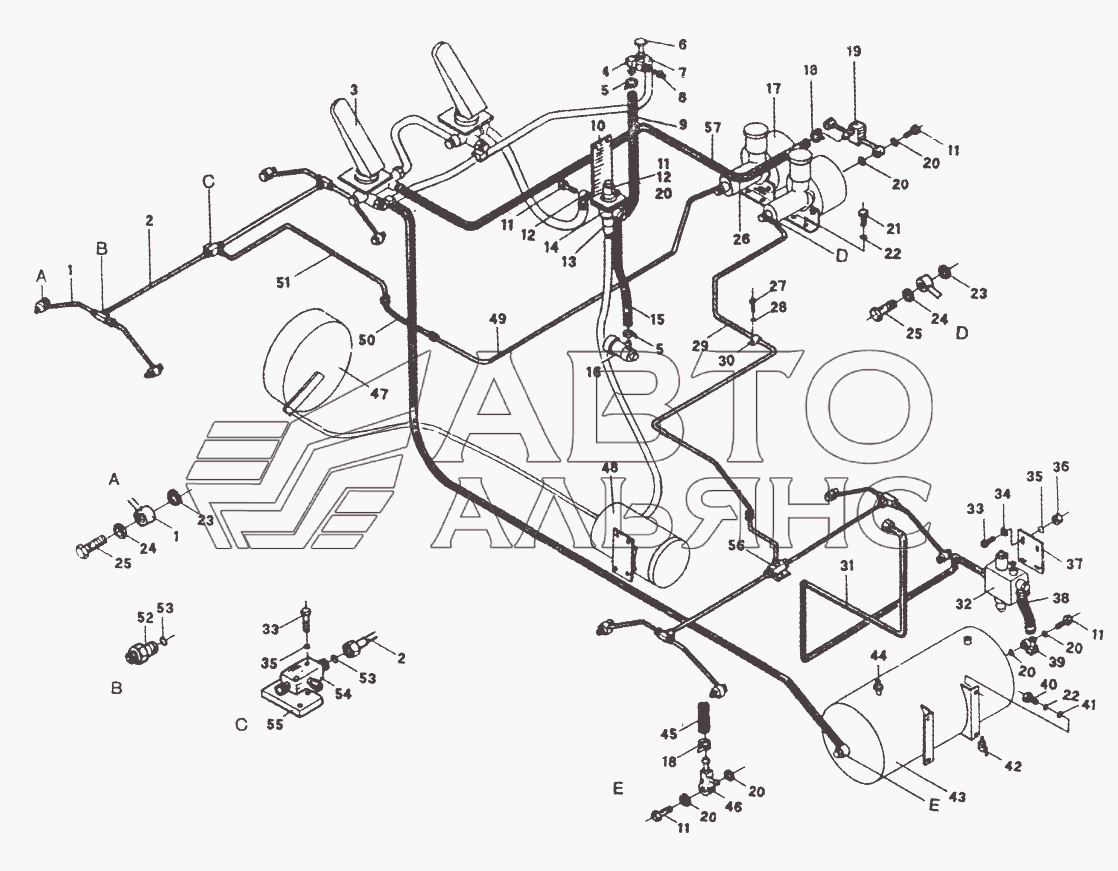

Тормозная система ZL50G. Каталог 2008г.

Заборный клапан ZL50G Ручной тормоз ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: ZL50.12.10 Количество на модель: 8
ZL50.12.10
8
2

Номер детали на чертеже:

2

Труба

Заводской номер: ZL50.12.1 Количество на модель: 4
ZL50.12.1
4
3

Номер детали на чертеже:

3

Регулятор тормозов

Заводской номер: Z5G.9.1 Количество на модель: 1
Z5G.9.1
1
4

Номер детали на чертеже:

4

Joint

Заводской номер: ZL50E.9A-6 Количество на модель: 1
ZL50E.9A-6
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: JB3616.1-84 Количество на модель: 14
JB3616.1-84
14
6

Номер детали на чертеже:

6

Handle Control Valve

Заводской номер: QZ50-3526001 Количество на модель: 1
QZ50-3526001
1
7

Номер детали на чертеже:

7

Joint

Заводской номер: ZL50E.9A-5 Количество на модель: 1
ZL50E.9A-5
1
8

Номер детали на чертеже:

8

Заглушка

Заводской номер: ZL50F.9-5 Количество на модель: 1
ZL50F.9-5
1
9

Номер детали на чертеже:

9

Воздушная труба

Заводской номер: Z5G.9.7-1 Количество на модель: 1
Z5G.9.7-1
1
10

Номер детали на чертеже:

10

Пластина

Заводской номер: Z5G.9.6-1 Количество на модель: 1
Z5G.9.6-1
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: ZL40.12.5-1 Количество на модель: 8
ZL40.12.5-1
8
12

Номер детали на чертеже:

12

Соединительный элемент

Заводской номер: 2L40.12.9-3 A Количество на модель: 3
2L40.12.9-3 A
3
13

Номер детали на чертеже:

13

Соединительный элемент

Заводской номер: Z5G.9.6-2 Количество на модель: 1
Z5G.9.6-2
1
14

Номер детали на чертеже:

14

Клапан

Заводской номер: QZ50 Количество на модель: 1
QZ50
1
16

Номер детали на чертеже:

16

Пневмоцилиндр тормозов

Заводской номер: ZL50E.9.6 Количество на модель: 1
ZL50E.9.6
1
17

Номер детали на чертеже:

17

Пневмопривод

Заводской номер: XM60 Количество на модель: 2
XM60
2
19

Номер детали на чертеже:

19

Труба

Заводской номер: ZL50E.9.3.IA Количество на модель: 1
ZL50E.9.3.IA
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: JB982-77 Количество на модель: 15
JB982-77
15
21

Номер детали на чертеже:

21

Болт

Заводской номер: GB5781-86 Количество на модель: 4
GB5781-86
4
22

Номер детали на чертеже:

22

Шайба 12

Заводской номер: GB93-87 Количество на модель: 10
GB93-87
10
24

Номер детали на чертеже:

24

Шайба

Заводской номер: ZL40.12.4-17 Количество на модель: 10
ZL40.12.4-17
10
25

Номер детали на чертеже:

25

Joint

Заводской номер: ZL40.12.4-14 Количество на модель: 10
ZL40.12.4-14
10
26

Номер детали на чертеже:

26

Воздушная труба

Заводской номер: Z5G.9.2-1 Количество на модель: 1
Z5G.9.2-1
1
27

Номер детали на чертеже:

27

Гайка

Заводской номер: GB6170-86 Количество на модель: 12
GB6170-86
12
29

Номер детали на чертеже:

29

Труба

Заводской номер: ZL50E.9.10 Количество на модель: 1
ZL50E.9.10
1
30

Номер детали на чертеже:

30

Хомут

Заводской номер: 85Z.08.1-10 Количество на модель: 12
85Z.08.1-10
12
31

Номер детали на чертеже:

31

Воздушная труба

Заводской номер: Z5G.9.3A Количество на модель: 1
Z5G.9.3A
1
32

Номер детали на чертеже:

32

Oil-Water Separator

Заводской номер: SH380A-3511010 Количество на модель: 1
SH380A-3511010
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: GB5780-86 Количество на модель: 6
GB5780-86
6
34

Номер детали на чертеже:

34

Шайба

Заводской номер: GB96-85 Количество на модель: 6
GB96-85
6
37

Номер детали на чертеже:

37

Пластина

Заводской номер: Z5G.9-1 Количество на модель: 1
Z5G.9-1
1
38

Номер детали на чертеже:

38

Воздушная труба

Заводской номер: Z5G.9.4-1 Количество на модель: 1
Z5G.9.4-1
1
39

Номер детали на чертеже:

39

Joint

Заводской номер: ZL40.12.9-4 Количество на модель: 3
ZL40.12.9-4
3
40

Номер детали на чертеже:

40

Болт

Заводской номер: GB5783-86 Количество на модель: 6
GB5783-86
6
41

Номер детали на чертеже:

41

Шайба

Заводской номер: GB97.1-85 Количество на модель: 6
GB97.1-85
6
42

Номер детали на чертеже:

42

Спускной клапан

Заводской номер: ZL40A.12,4-1 Количество на модель: 1
ZL40A.12,4-1
1
43

Номер детали на чертеже:

43

Воздушный бак

Заводской номер: Z5G.9.4.1 Количество на модель: 1
Z5G.9.4.1
1
44

Номер детали на чертеже:

44

Предохранительный клапан

Заводской номер: HF150 Количество на модель: 1
HF150
1
45

Номер детали на чертеже:

45

Воздушная труба

Заводской номер: Z5G.9.4-2 Количество на модель: 1
Z5G.9.4-2
1
46

Номер детали на чертеже:

46

Соединительный элемент

Заводской номер: Z5G1.9.4.2 Количество на модель: 1
Z5G1.9.4.2
1
47

Номер детали на чертеже:

47

Тормоз

Заводской номер: ZL40A.13A.1 Количество на модель: 1
ZL40A.13A.1
1
48

Номер детали на чертеже:

48

Brake Cylinder

Заводской номер: ZL50E.9.7 Количество на модель: 1
ZL50E.9.7
1
49

Номер детали на чертеже:

49

Труба

Заводской номер: ZL50E.9.8 Количество на модель: 1
ZL50E.9.8
1
50

Номер детали на чертеже:

50

Шланг

Заводской номер: ZJ303506025A Количество на модель: 2
ZJ303506025A
2
51

Номер детали на чертеже:

51

Труба

Заводской номер: ZL50E.9.1 Количество на модель: 1
ZL50E.9.1
1
52

Номер детали на чертеже:

52

Соединительный элемент 6

Заводской номер: JB990-77 Количество на модель: 4
JB990-77
4
53

Номер детали на чертеже:

53

Кольцо

Заводской номер: GB1235-76 Количество на модель: 16
GB1235-76
16
54

Номер детали на чертеже:

54

Tee Connector

Заводской номер: ZL40.12.1 Количество на модель: 1
ZL40.12.1
1
55

Номер детали на чертеже:

55

Блок крепления

Заводской номер: ZL40.12-1 Количество на модель: 2
ZL40.12-1
2
56

Номер детали на чертеже:

56

Tee Joint

Заводской номер: ZL40.12-2 Количество на модель: 1
ZL40.12-2
1
57

Номер детали на чертеже:

57

Шланг

Заводской номер: Шланг Количество на модель:
Шланг
