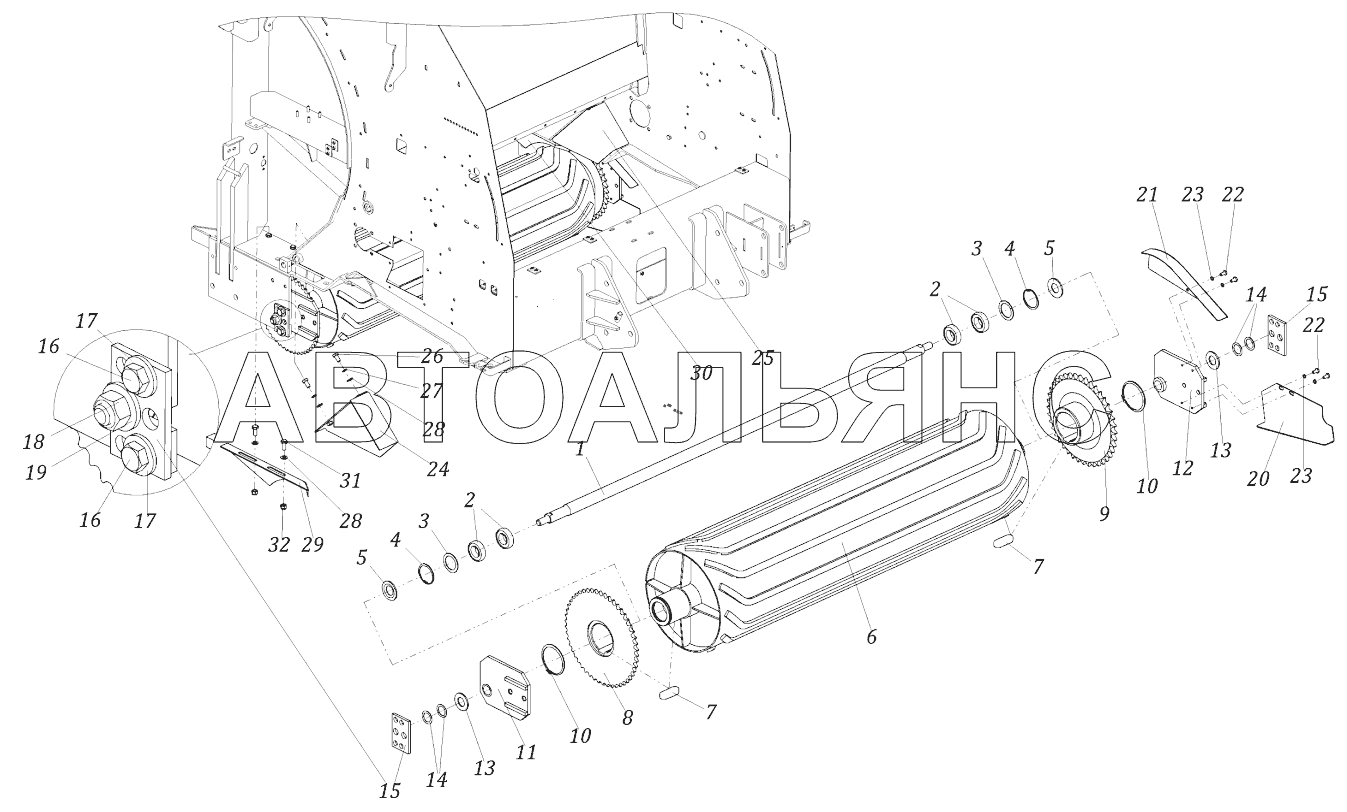

Установка валка RB12 2000. Каталог 2017г.

Установка ведущего вала RB12 2000 Установка сетеувязывающего устройства RB12 2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал

Заводской номер: RB06.001 Количество на модель: 1

RB06.001

1

2

Номер детали на чертеже:

2

Подшипник

Заводской номер: 05С022 Количество на модель: 4

05С022

4

3

Номер детали на чертеже:

3

Распорное кольцо

Заводской номер: 39F040 Количество на модель: 8

39F040

8

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 03I062 Количество на модель: 2

03I062

2

5

Номер детали на чертеже:

5

Шайба защитная

Заводской номер: RB06.002 Количество на модель: 2

RB06.002

2

6

Номер детали на чертеже:

6

Корпус валка

Заводской номер: RB06.100 Количество на модель: 1

RB06.100

1

7

Номер детали на чертеже:

7

Шпонка 25х14х70

Заводской номер: 03С090 Количество на модель: 2

03С090

2

8

Номер детали на чертеже:

8

Звездочка ведущая

Заводской номер: RB06.010 Количество на модель: 1

RB06.010

1

9

Номер детали на чертеже:

9

Звездочка ведомая

Заводской номер: RB06.020-01 Количество на модель: 1

RB06.020-01

1

10

Номер детали на чертеже:

10

Кольцо стопорное 90

Заводской номер: 03Е090 Количество на модель: 2

03Е090

2

11

Номер детали на чертеже:

11

Кронштейн правый

Заводской номер: RB06.300 Количество на модель: 1

RB06.300

1

12

Номер детали на чертеже:

12

Кронштейн левый

Заводской номер: RB06.200 Количество на модель: 1

RB06.200

1

13

Номер детали на чертеже:

13

Шайба упорная

Заводской номер: RB06.003 Количество на модель: 2

RB06.003

2

14

Номер детали на чертеже:

14

Кольцо регулировочное

Заводской номер: 39F018 Количество на модель: 4

39F018

4

15

Номер детали на чертеже:

15

Пластина

Заводской номер: RB06.004 Количество на модель: 2

RB06.004

2

16

Номер детали на чертеже:

16

Болт М16х25

Заводской номер: 01Е400 Количество на модель: 4

01Е400

4

17

Номер детали на чертеже:

17

Шайба пружинная 16

Заводской номер: 02С016 Количество на модель: 4

02С016

4

18

Номер детали на чертеже:

18

Гайка М20

Заводской номер: 02О060 Количество на модель: 2

02О060

2

19

Номер детали на чертеже:

19

Шайба 20

Заводской номер: 02С020 Количество на модель: 2

02С020

2

20

Номер детали на чертеже:

20

Кожух

Заводской номер: RB00.034 Количество на модель: 1

RB00.034

1

21

Номер детали на чертеже:

21

Кожух

Заводской номер: RB00.290 Количество на модель: 1

RB00.290

1

22

Номер детали на чертеже:

22

Болт М8х16

Заводской номер: 01Е106 Количество на модель: 4

01Е106

4

23

Номер детали на чертеже:

23

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 4

02G008

4

24

Номер детали на чертеже:

24

Кожух

Заводской номер: RB00.190-01 Количество на модель: 1

RB00.190-01

1

25

Номер детали на чертеже:

25

Кожух

Заводской номер: RB00.190 Количество на модель: 1

RB00.190

1

26

Номер детали на чертеже:

26

Болт М10х20

Заводской номер: 01Е213 Количество на модель: 4

01Е213

4

27

Номер детали на чертеже:

27

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 4

02G010

4

28

Номер детали на чертеже:

28

Шайба 1021

Заводской номер: 02R016 Количество на модель: 8

02R016

8

29

Номер детали на чертеже:

29

Кожух

Заводской номер: RB00.003-01 Количество на модель: 1

RB00.003-01

1

30

Номер детали на чертеже:

30

Кожух

Заводской номер: RB00.003 Количество на модель: 1

RB00.003

1

31

Номер детали на чертеже:

31

Болт М10х25

Заводской номер: 01Е214 Количество на модель: 4

01Е214

4

32

Номер детали на чертеже:

32

Гайка М10

Заводской номер: 02В035 Количество на модель: 4

02В035

4
