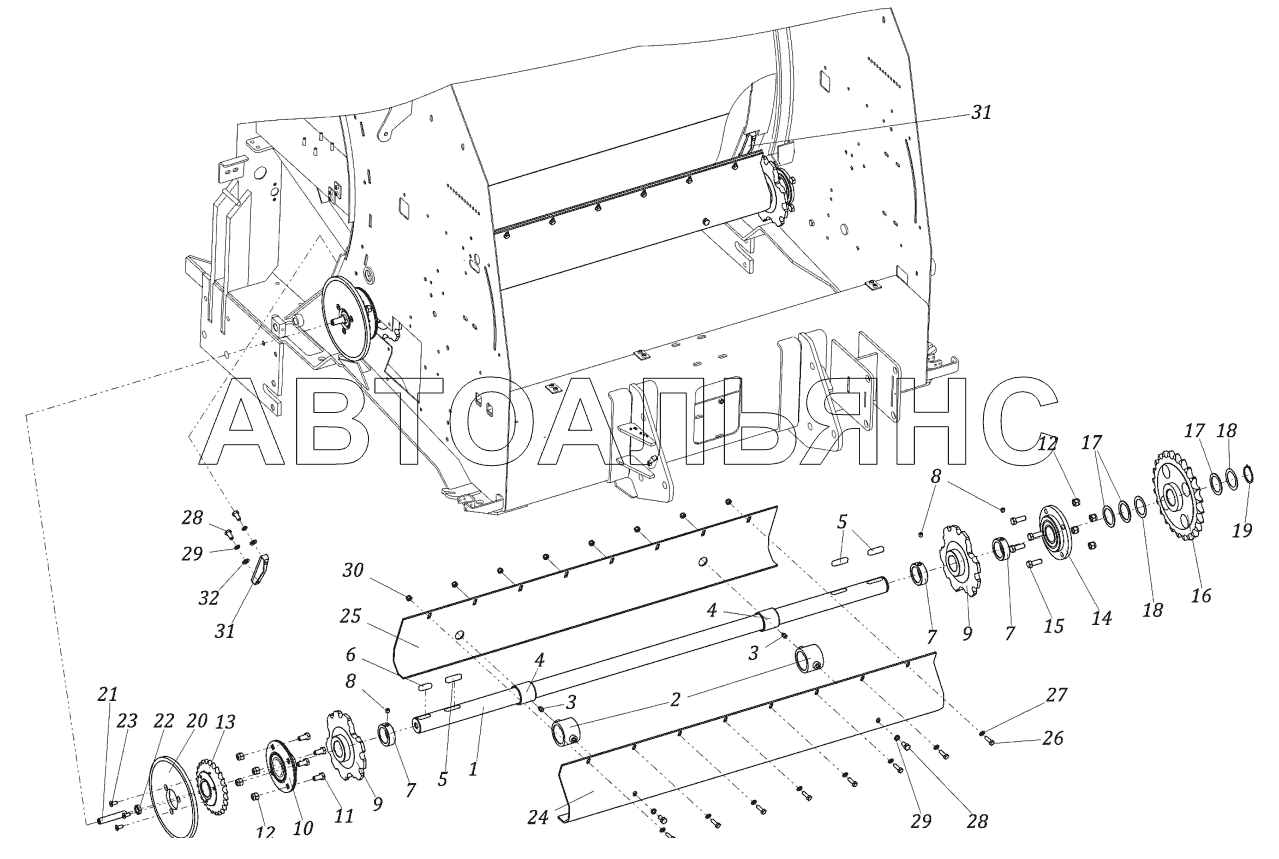

Установка ведущего вала RB12 2000. Каталог 2017г.

Установка оси колес RB12 2000 Установка валка RB12 2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал

Заводской номер: RB05.001 Количество на модель: 1

RB05.001

1

2

Номер детали на чертеже:

2

Опора

Заводской номер: RB05.020 Количество на модель: 2

RB05.020

2

3

Номер детали на чертеже:

3

Масленка М10

Заводской номер: 01I010 Количество на модель: 2

01I010

2

4

Номер детали на чертеже:

4

Подшипник скольжения

Заводской номер: RB05.003 Количество на модель: 2

RB05.003

2

5

Номер детали на чертеже:

5

Шпонка 14х9х50

Заводской номер: 03С073 Количество на модель: 3

03С073

3

6

Номер детали на чертеже:

6

Шпонка 14х9х40

Заводской номер: 03С071 Количество на модель: 1

03С071

1

7

Номер детали на чертеже:

7

Втулка

Заводской номер: RB05.002 Количество на модель: 3

RB05.002

3

8

Номер детали на чертеже:

8

Винт М10х12

Заводской номер: 01V205 Количество на модель: 3

01V205

3

9

Номер детали на чертеже:

9

Звездочка транспортерной цепи

Заводской номер: RB05.010 Количество на модель: 2

RB05.010

2

10

Номер детали на чертеже:

10

Подшипник

Заводской номер: 05О245 Количество на модель: 1

05О245

1

11

Номер детали на чертеже:

11

Болт М12х25

Заводской номер: 01Е299 Количество на модель: 4

01Е299

4

12

Номер детали на чертеже:

12

Гайка М12

Заводской номер: 02В050 Количество на модель: 8

02В050

8

13

Номер детали на чертеже:

13

Звездочка ведущая

Заводской номер: RB00.002-01 Количество на модель: 1

RB00.002-01

1

14

Номер детали на чертеже:

14

Подшипник с фланцевым корпусом

Заводской номер: 05О145 Количество на модель: 1

05О145

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: 01Е304 Количество на модель: 4

01Е304

4

16

Номер детали на чертеже:

16

Звездочка ведомая

Заводской номер: RB00.120-01 Количество на модель: 1

RB00.120-01

1

17

Номер детали на чертеже:

17

Кольцо регулировочное

Заводской номер: 39F046 Количество на модель: 3

39F046

3

18

Номер детали на чертеже:

18

Распорное кольцо

Заводской номер: 39F040 Количество на модель: 4

39F040

4

19

Номер детали на чертеже:

19

Кольцо стопорное 45

Заводской номер: 03Е045 Количество на модель: 1

03Е045

1

20

Номер детали на чертеже:

20

Колесо фрикционное

Заводской номер: RB07.040 Количество на модель: 1

RB07.040

1

21

Номер детали на чертеже:

21

Винт

Заводской номер: RB07.006 Количество на модель: 1

RB07.006

1

22

Номер детали на чертеже:

22

Гайка

Заводской номер: RB07.007 Количество на модель: 1

RB07.007

1

23

Номер детали на чертеже:

23

Винт

Заводской номер: 01S009 Количество на модель: 3

01S009

3

24

Номер детали на чертеже:

24

Кожух ведущего вала

Заводской номер: RB00.005 Количество на модель: 1

RB00.005

1

25

Номер детали на чертеже:

25

Кожух ведущего вала

Заводской номер: RB00.004 Количество на модель: 1

RB00.004

1

26

Номер детали на чертеже:

26

Болт М8х25

Заводской номер: 01Q025 Количество на модель: 8

01Q025

8

27

Номер детали на чертеже:

27

Шайба O8

Заводской номер: 02R012 Количество на модель: 8

02R012

8

28

Номер детали на чертеже:

28

Болт М10х20

Заводской номер: 01Е213 Количество на модель: 6

01Е213

6

29

Номер детали на чертеже:

29

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 6

02G010

6

30

Номер детали на чертеже:

30

Гайка М8

Заводской номер: 02В025 Количество на модель: 8

02В025

8

31

Номер детали на чертеже:

31

Направляющая цепи

Заводской номер: RB00.008 Количество на модель: 2

RB00.008

2

32

Номер детали на чертеже:

32

Шайба 1021

Заводской номер: 02R016 Количество на модель: 4

02R016

4
