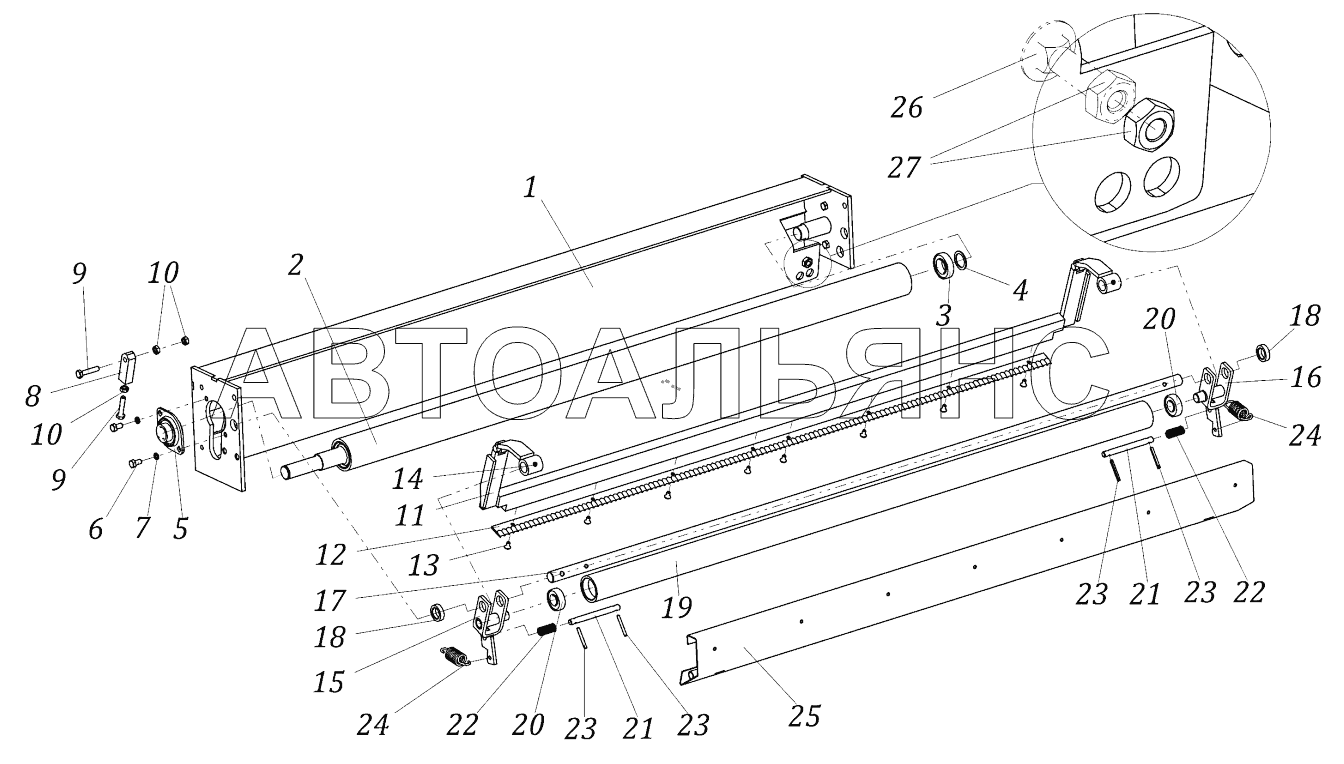

Устройство вязальное RB12 2000. Каталог 2017г.

Установка вязального устройства RB12 2000 Установка держателя рулона RB12 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: RB07.110 Количество на модель: 1
RB07.110
1
2

Номер детали на чертеже:

2

Вал обрезиненный

Заводской номер: RB07.130 Количество на модель: 1
RB07.130
1
3

Номер детали на чертеже:

3

Подшипник

Заводской номер: 05С019 Количество на модель: 1
05С019
1
4

Номер детали на чертеже:

4

Шайба 25х35х1.5

Заводской номер: 39F125 Количество на модель: 1
39F125
1
5

Номер детали на чертеже:

5

Опора с подшипником

Заводской номер: 05О225 Количество на модель: 1
05О225
1
6

Номер детали на чертеже:

6

Болт М8х16

Заводской номер: 01Е106 Количество на модель: 2
01Е106
2
7

Номер детали на чертеже:

7

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 2
02G008
2
8

Номер детали на чертеже:

8

Упор

Заводской номер: RB07.106 Количество на модель: 1
RB07.106
1
9

Номер детали на чертеже:

9

Болт М8х40

Заводской номер: 01Е117 Количество на модель: 2
01Е117
2
10

Номер детали на чертеже:

10

Гайка М8

Заводской номер: 02О014 Количество на модель: 3
02О014
3
11

Номер детали на чертеже:

11

Держатель ножа

Заводской номер: RB07.140 Количество на модель: 1
RB07.140
1
12

Номер детали на чертеже:

12

Нож

Заводской номер: RB07.103-01 Количество на модель: 1
RB07.103-01
1
13

Номер детали на чертеже:

13

Винт М6х12

Заводской номер: 01S008 Количество на модель: 8
01S008
8
14

Номер детали на чертеже:

14

Штифт

Заводской номер: 03S630 Количество на модель: 2
03S630
2
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: RB07.120 Количество на модель: 1
RB07.120
1
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: RB07.120-01 Количество на модель: 1
RB07.120-01
1
17

Номер детали на чертеже:

17

Ось

Заводской номер: RB07.102 Количество на модель: 1
RB07.102
1
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: RB07.104 Количество на модель: 2
RB07.104
2
19

Номер детали на чертеже:

19

Труба

Заводской номер: RB07.101 Количество на модель: 1
RB07.101
1
20

Номер детали на чертеже:

20

Подшипник

Заводской номер: 05С028 Количество на модель: 2
05С028
2
21

Номер детали на чертеже:

21

Ось

Заводской номер: RB07.105 Количество на модель: 2
RB07.105
2
22

Номер детали на чертеже:

22

Пружина

Заводской номер: 12С114 Количество на модель: 2
12С114
2
23

Номер детали на чертеже:

23

Пружинный штифт O5х40

Заводской номер: 03S540 Количество на модель: 4
03S540
4
24

Номер детали на чертеже:

24

Пружина

Заводской номер: 12Т025 Количество на модель: 2
12Т025
2
25

Номер детали на чертеже:

25

Кожух

Заводской номер: RB07.150 Количество на модель: 1
RB07.150
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01Q033 Количество на модель: 2
01Q033
2
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 02О019 Количество на модель: 4
02О019
4
