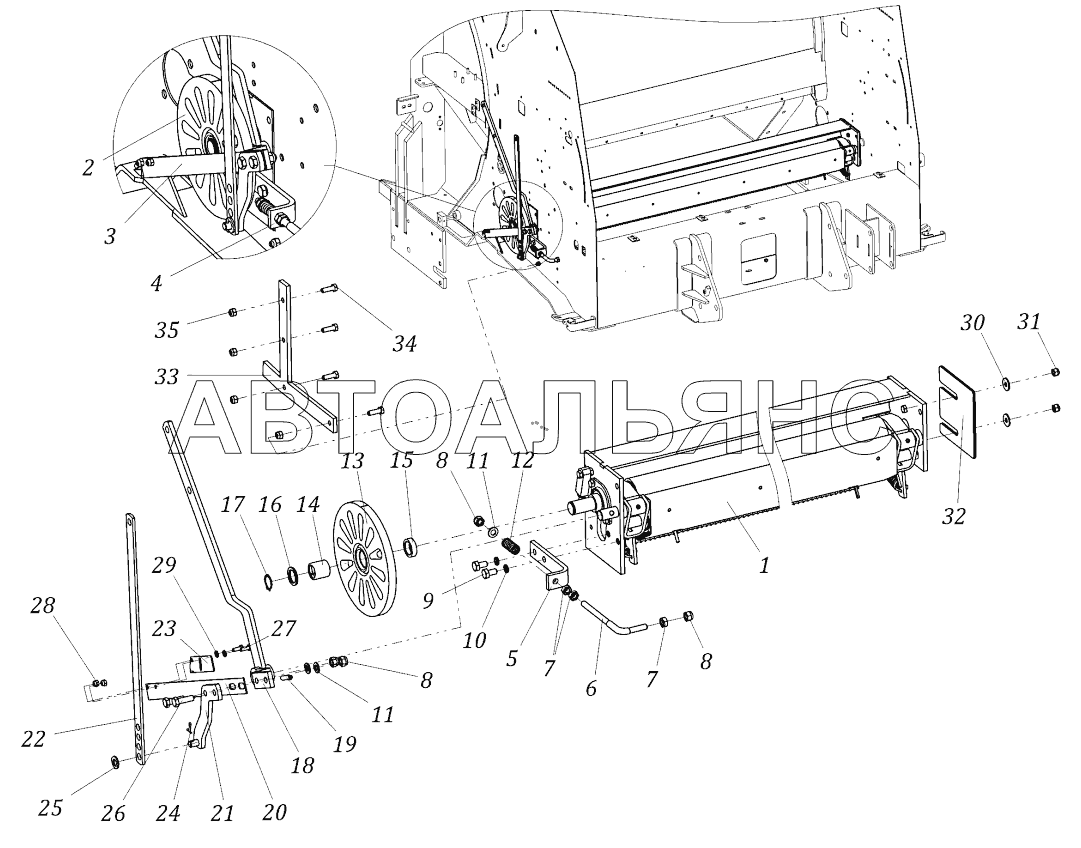

Установка вязального устройства RB12 2000. Каталог 2017г.

Установка сетеувязывающего устройства RB12 2000 Устройство вязальное RB12 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вязальное устройство

Заводской номер: RB07.100 Количество на модель: 1
RB07.100
1
2

Номер детали на чертеже:

2

Колесо в сборе

Заводской номер: RB07.700 Количество на модель: 1
RB07.700
1
3

Номер детали на чертеже:

3

Рычаг отклоняющийся

Заводской номер: RB07.600 Количество на модель: 1
RB07.600
1
4

Номер детали на чертеже:

4

Натяжитель вязального устройства

Заводской номер: RB07.050 Количество на модель: 1
RB07.050
1
5

Номер детали на чертеже:

5

Уголок

Заводской номер: RB07.052 Количество на модель: 1
RB07.052
1
6

Номер детали на чертеже:

6

Тяга

Заводской номер: RB07.051 Количество на модель: 1
RB07.051
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 02О019 Количество на модель: 3
02О019
3
8

Номер детали на чертеже:

8

Гайка М10

Заводской номер: 02В035 Количество на модель: 4
02В035
4
9

Номер детали на чертеже:

9

Болт М10х20

Заводской номер: 01Е213 Количество на модель: 2
01Е213
2
10

Номер детали на чертеже:

10

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 2
02G010
2
11

Номер детали на чертеже:

11

Шайба 1021

Заводской номер: 02R016 Количество на модель: 3
02R016
3
12

Номер детали на чертеже:

12

Пружина

Заводской номер: 12С113 Количество на модель: 1
12С113
1
13

Номер детали на чертеже:

13

Колесо

Заводской номер: RB07.710 Количество на модель: 1
RB07.710
1
14

Номер детали на чертеже:

14

Муфта обгонная

Заводской номер: 05S530 Количество на модель: 1
05S530
1
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: RB07.005 Количество на модель: 1
RB07.005
1
16

Номер детали на чертеже:

16

Шайба 25х35х1.5

Заводской номер: 39F125 Количество на модель: 2
39F125
2
17

Номер детали на чертеже:

17

Кольцо стопорное 25

Заводской номер: 03Е025 Количество на модель: 1
03Е025
1
18

Номер детали на чертеже:

18

Коромысло

Заводской номер: RB07.610 Количество на модель: 1
RB07.610
1
19

Номер детали на чертеже:

19

Штифт

Заводской номер: 03S840 Количество на модель: 1
03S840
1
20

Номер детали на чертеже:

20

Планка

Заводской номер: RB07.601 Количество на модель: 1
RB07.601
1
21

Номер детали на чертеже:

21

Рычаг

Заводской номер: RB07.620 Количество на модель: 1
RB07.620
1
22

Номер детали на чертеже:

22

Тяга

Заводской номер: RB07.603 Количество на модель: 1
RB07.603
1
23

Номер детали на чертеже:

23

Наконечник

Заводской номер: RB07.602 Количество на модель: 1
RB07.602
1
24

Номер детали на чертеже:

24

Шплинт 3,2х18

Заводской номер: 03О318 Количество на модель: 1
03О318
1
25

Номер детали на чертеже:

25

Шайба 12

Заводской номер: 02R021 Количество на модель: 1
02R021
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01Е218 Количество на модель: 2
01Е218
2
27

Номер детали на чертеже:

27

Болт М6х16

Заводской номер: 01Е053 Количество на модель: 2
01Е053
2
28

Номер детали на чертеже:

28

Гайка М6

Заводской номер: 02В015 Количество на модель: 2
02В015
2
29

Номер детали на чертеже:

29

Шайба 6

Заводской номер: 02R006 Количество на модель: 2
02R006
2
30

Номер детали на чертеже:

30

Шайба 11х40

Заводской номер: 02R019 Количество на модель: 2
02R019
2
31

Номер детали на чертеже:

31

Гайка М8

Заводской номер: 02В025 Количество на модель: 2
02В025
2
32

Номер детали на чертеже:

32

Пластина регулировочная

Заводской номер: RB07.009 Количество на модель:
RB07.009
33

Номер детали на чертеже:

33

Усиление

Заводской номер: RB00.009 Количество на модель: 1
RB00.009
1
34

Номер детали на чертеже:

34

Болт М8х25

Заводской номер: 01Е111 Количество на модель: 4
01Е111
4
