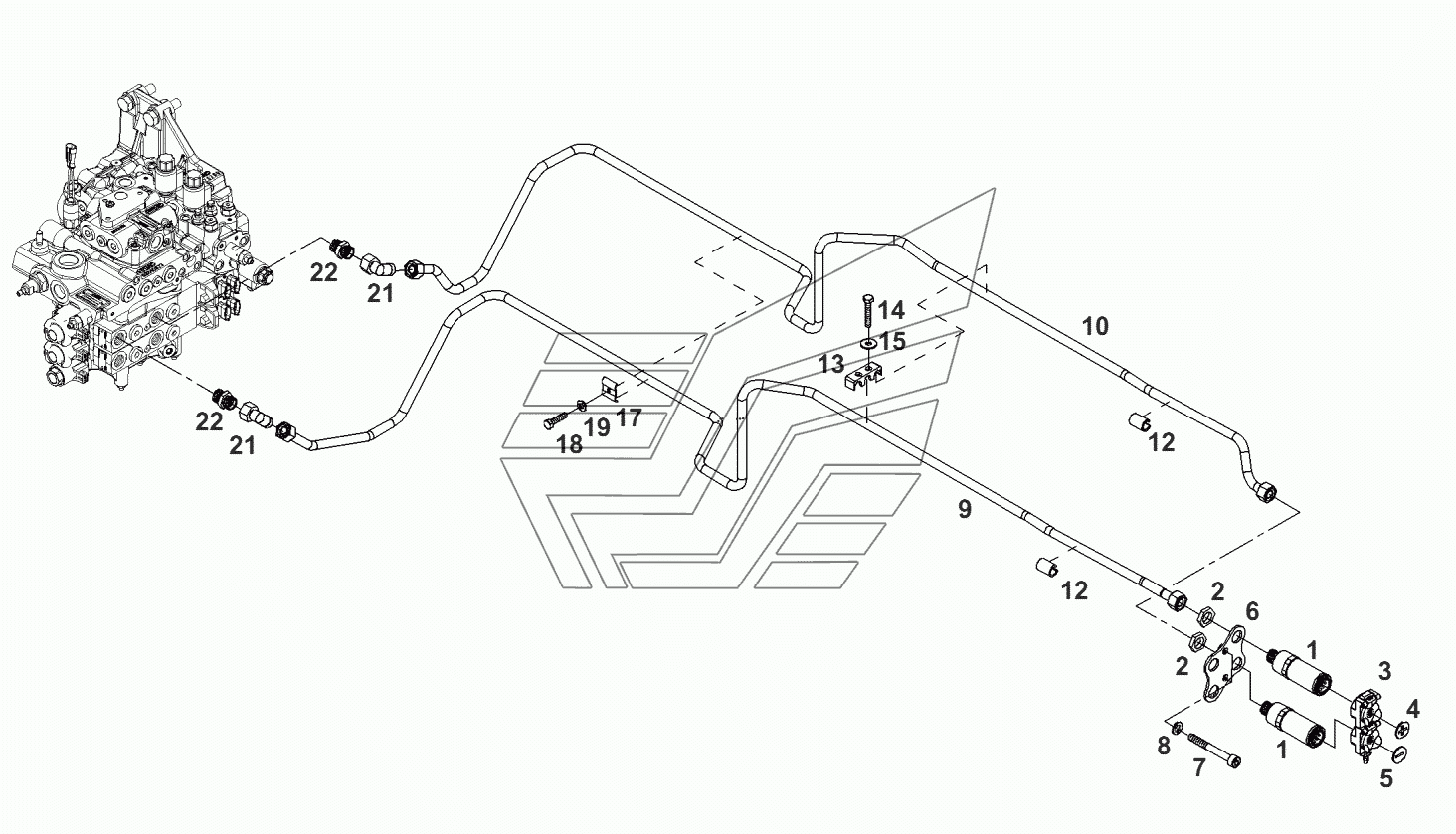

Гидравлическое оснащение-соединение переднее Fendt-936 часть3. Каталог 2012г.

Гидравлическое оснащение-внешнее обеспечение давления Fendt-936 часть3 Гидравлическое оснащение-соединение переднее Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

кольцо опорное

Заводской номер: F514.960.100.010 Количество на модель: 2
F514.960.100.010
2

Номер детали на чертеже:

резиновое кольцо

Заводской номер: F514.960.100.020 Количество на модель: 2
F514.960.100.020
2

Номер детали на чертеже:

комплект прокладок

Заводской номер: F514.960.100.030 Количество на модель: 2
F514.960.100.030
2
1

Номер детали на чертеже:

1

втулка муфты соединительная

Заводской номер: G718.960.110.010 Количество на модель: 2
G718.960.110.010
2
2

Номер детали на чертеже:

2

гайка

Заводской номер: Х435.906.000.000 Количество на модель: 2
Х435.906.000.000
2
3

Номер детали на чертеже:

3

откидная крышка

Заводской номер: G210.962.101.020 Количество на модель: 1
G210.962.101.020
1
4

Номер детали на чертеже:

4

зажим пружинный

Заводской номер: 931.962.100.010 Количество на модель: 1
931.962.100.010
1
5

Номер детали на чертеже:

5

зажим пружинный

Заводской номер: 931.962.100.020 Количество на модель: 1
931.962.100.020
1
6

Номер детали на чертеже:

6

кронштейн

Заводской номер: Н931.962.110.030 Количество на модель: 1
Н931.962.110.030
1
7

Номер детали на чертеже:

7

болт цилиндрический

Заводской номер: Х485.008.342.000 Количество на модель: 2
Х485.008.342.000
2
8

Номер детали на чертеже:

8

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 2
Х520.803.901.000
2
9

Номер детали на чертеже:

9

труба напорная

Заводской номер: Н931.962.100.011 Количество на модель: 1
Н931.962.100.011
1
10

Номер детали на чертеже:

10

труба напорная

Заводской номер: Н931.962.100.021 Количество на модель: 1
Н931.962.100.021
1
12

Номер детали на чертеже:

12

распорка

Заводской номер: 210.952.010.200 Количество на модель: 2
210.952.010.200
2
13

Номер детали на чертеже:

13

распорка

Заводской номер: 210.962.190.050 Количество на модель: 1
210.962.190.050
1
14

Номер детали на чертеже:

14

винт шестигранный

Заводской номер: Х487.521.241.000 Количество на модель: 1
Х487.521.241.000
1
15

Номер детали на чертеже:

15

шайба

Заводской номер: Х454.305.108.000 Количество на модель: 1
Х454.305.108.000
1
17

Номер детали на чертеже:

17

хомут

Заводской номер: 278.951.130.280 Количество на модель: 1
278.951.130.280
1
18

Номер детали на чертеже:

18

винт шестигранный

Заводской номер: Х487.520.941.000 Количество на модель: 1
Х487.520.941.000
1
19

Номер детали на чертеже:

19

кольцо пружинное

Заводской номер: Х520.803.001.000 Количество на модель: 1
Х520.803.001.000
1
21

Номер детали на чертеже:

21

ESTB-W штуцер

Заводской номер: Х584.316.300.000 Количество на модель: 2
Х584.316.300.000
2
22

Номер детали на чертеже:

22

штуцер резьбовой

Заводской номер: Х592.502.201.000 Количество на модель: 2
Х592.502.201.000
2
