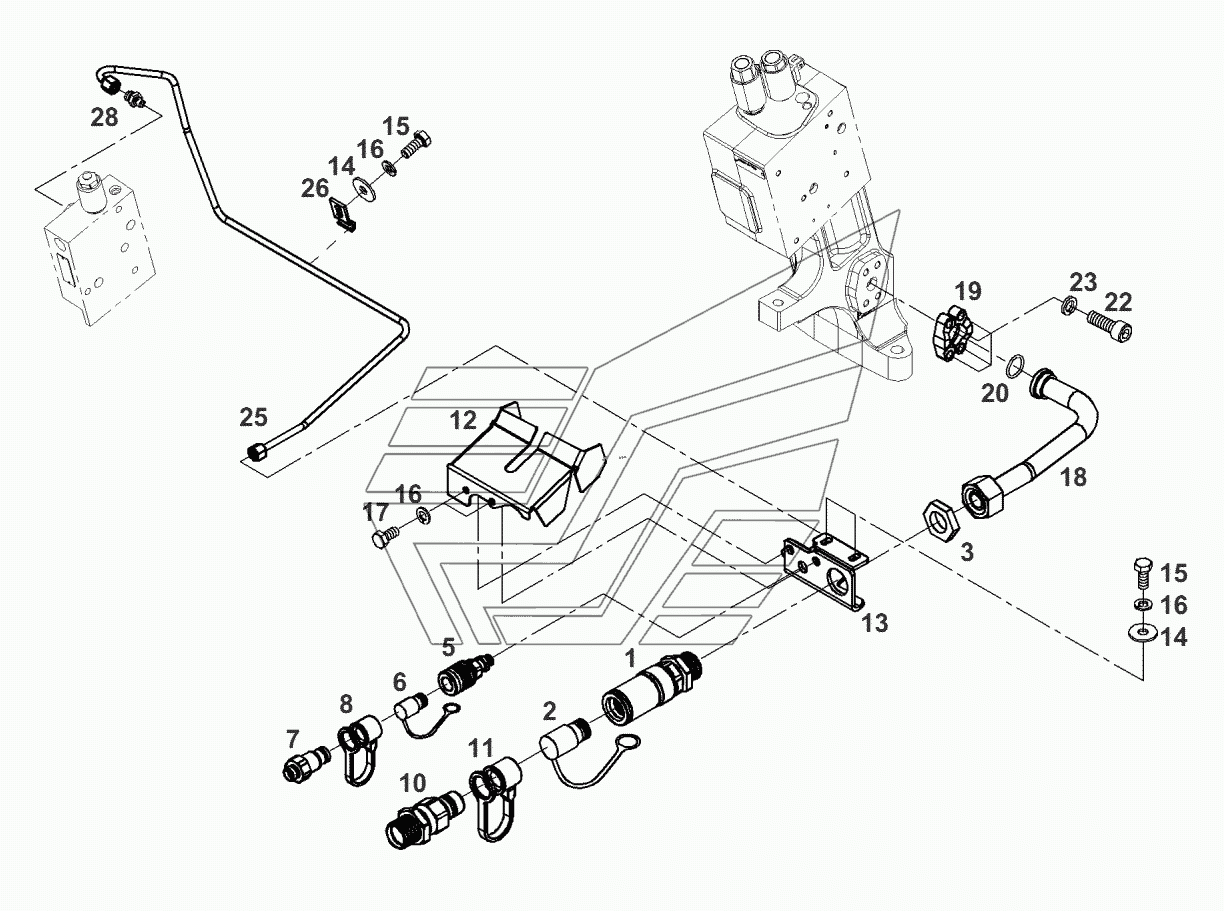

Гидравлическое оснащение-внешнее обеспечение давления Fendt-936 часть3. Каталог 2012г.

Гидравлическое оснащение-внешнее обеспечение давления Fendt-936 часть3 Гидравлическое оснащение-соединение переднее Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

комплект прокладок

Заводской номер: F716.961.661.010 Количество на модель: 1
F716.961.661.010
1

Номер детали на чертеже:

комплект прокладок

Заводской номер: F716.961.661.020 Количество на модель: 1
F716.961.661.020
1
1

Номер детали на чертеже:

1

втулка муфты соединительная

Заводской номер: G931.962.660.011 Количество на модель: 1
G931.962.660.011
1
2

Номер детали на чертеже:

2

штекер

Заводской номер: 716.961.661.010 Количество на модель: 1
716.961.661.010
1
5

Номер детали на чертеже:

5

втулка муфты соединительная

Заводской номер: G716.961.661.060 Количество на модель: 1
G716.961.661.060
1
6

Номер детали на чертеже:

6

штекер

Заводской номер: 716.961.661.030 Количество на модель: 1
716.961.661.030
1
7

Номер детали на чертеже:

7

разъём

Заводской номер: Х591.906.600.000 Количество на модель: 1
Х591.906.600.000
1
8

Номер детали на чертеже:

8

пылеотделитель

Заводской номер: Х591.906.400.000 Количество на модель: 1
Х591.906.400.000
1
10

Номер детали на чертеже:

10

разъём

Заводской номер: G716.961.661.050 Количество на модель: 1
G716.961.661.050
1
11

Номер детали на чертеже:

11

пыльник

Заводской номер: 716.961.610.050 Количество на модель: 1
716.961.610.050
1
12

Номер детали на чертеже:

12

защита

Заводской номер: 931.962.610.030 Количество на модель: 1
931.962.610.030
1
13

Номер детали на чертеже:

13

кронштейн

Заводской номер: Н931.962.610.050 Количество на модель: 1
Н931.962.610.050
1
14

Номер детали на чертеже:

14

шайба

Заводской номер: Х454.306.308.000 Количество на модель: 2
Х454.306.308.000
2
15

Номер детали на чертеже:

15

винт шестигранный

Заводской номер: Х487.527.741.000 Количество на модель: 2
Х487.527.741.000
2
16

Номер детали на чертеже:

16

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 4
Х520.803.901.000
4
17

Номер детали на чертеже:

17

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 2
Х487.526.841.000
2
18

Номер детали на чертеже:

18

труба напорная

Заводской номер: Н931.962.660.041 Количество на модель: 1
Н931.962.660.041
1
19

Номер детали на чертеже:

19

сектор, фланца

Заводской номер: Х572.899.301.000 Количество на модель: 2
Х572.899.301.000
2
20

Номер детали на чертеже:

20

кольцо уплотнительное

Заводской номер: Х540.710.400.000 Количество на модель: 1
Х540.710.400.000
1
22

Номер детали на чертеже:

22

болт цилиндрический

Заводской номер: Х485.013.205.000 Количество на модель: 4
Х485.013.205.000
4
23

Номер детали на чертеже:

23

кольцо пружинное

Заводской номер: Х520.804.401.000 Количество на модель: 4
Х520.804.401.000
4
25

Номер детали на чертеже:

25

труба напорная

Заводской номер: Н931.962.660.060 Количество на модель: 1
Н931.962.660.060
1
28

Номер детали на чертеже:

28

штуцер резьбовой

Заводской номер: Х592.501.003.000 Количество на модель: 1
Х592.501.003.000
1
Гидравлическое оснащение-внешнее обеспечение давления Fendt-936 часть3 Гидравлическое оснащение-соединение переднее Fendt-936 часть3
