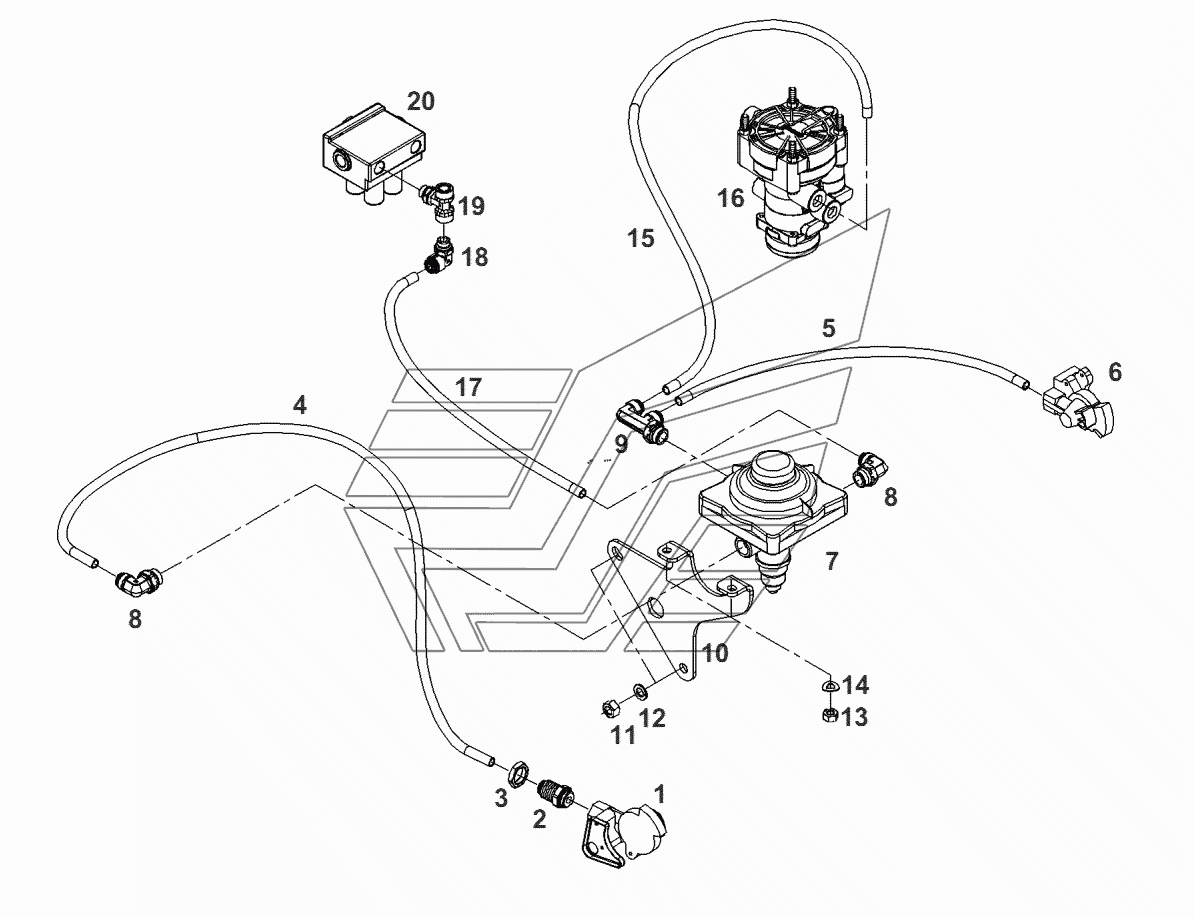

Компрессорная установка-одноконт. тормоз Fendt-936 часть3. Каталог 2012г.

Компрессорная установка-тормоз двухконтурный Fendt-936 часть3 Компрессорная установка-одноконт. тормоз Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

колпак защитный

Заводской номер: F385.880.020.100 Количество на модель: 1
F385.880.020.100
1

Номер детали на чертеже:

комплект ремонтный

Заводской номер: F250.882.020.130 Количество на модель: 1
F250.882.020.130
1
1

Номер детали на чертеже:

1

соединительная головка

Заводской номер: F250.880.020.110 Количество на модель: 1
F250.880.020.110
1
2

Номер детали на чертеже:

2

соединитель

Заводской номер: Х596.323.800.000 Количество на модель: 1
Х596.323.800.000
1
3

Номер детали на чертеже:

3

гайка

Заводской номер: Х435.906.602.000 Количество на модель: 1
Х435.906.602.000
1
4

Номер детали на чертеже:

4

труба

Заводской номер: Х334.055.000.960 Количество на модель: 1
Х334.055.000.960
1
5

Номер детали на чертеже:

5

труба

Заводской номер: Х334.055.000.940 Количество на модель: 1
Х334.055.000.940
1
7

Номер детали на чертеже:

7

клапан управления прицепа

Заводской номер: F385.880.020.060 Количество на модель: 1
F385.880.020.060
1
8

Номер детали на чертеже:

8

соединитель

Заводской номер: Х585.659.100.000 Количество на модель: 2
Х585.659.100.000
2
9

Номер детали на чертеже:

9

соединитель

Заводской номер: Х585.658.200.000 Количество на модель: 1
Х585.658.200.000
1
10

Номер детали на чертеже:

10

кронштейн

Заводской номер: 931.882.100.010 Количество на модель: 1
931.882.100.010
1
11

Номер детали на чертеже:

11

гайка

Заводской номер: Х428.203.239.000 Количество на модель: 2
Х428.203.239.000
2
12

Номер детали на чертеже:

12

кольцо пружинное

Заводской номер: Х520.805.001.000 Количество на модель: 2
Х520.805.001.000
2
13

Номер детали на чертеже:

13

гайка

Заводской номер: Х428.202.839.000 Количество на модель: 2
Х428.202.839.000
2
14

Номер детали на чертеже:

14

шайба упругая

Заводской номер: Х521.404.447.000 Количество на модель: 2
Х521.404.447.000
2
18

Номер детали на чертеже:

18

соединитель

Заводской номер: Х585.659.000.000 Количество на модель: 1
Х585.659.000.000
1
19

Номер детали на чертеже:

19

Т-Е штуцер

Заводской номер: Х596.317.000.000 Количество на модель: 1
Х596.317.000.000
1
