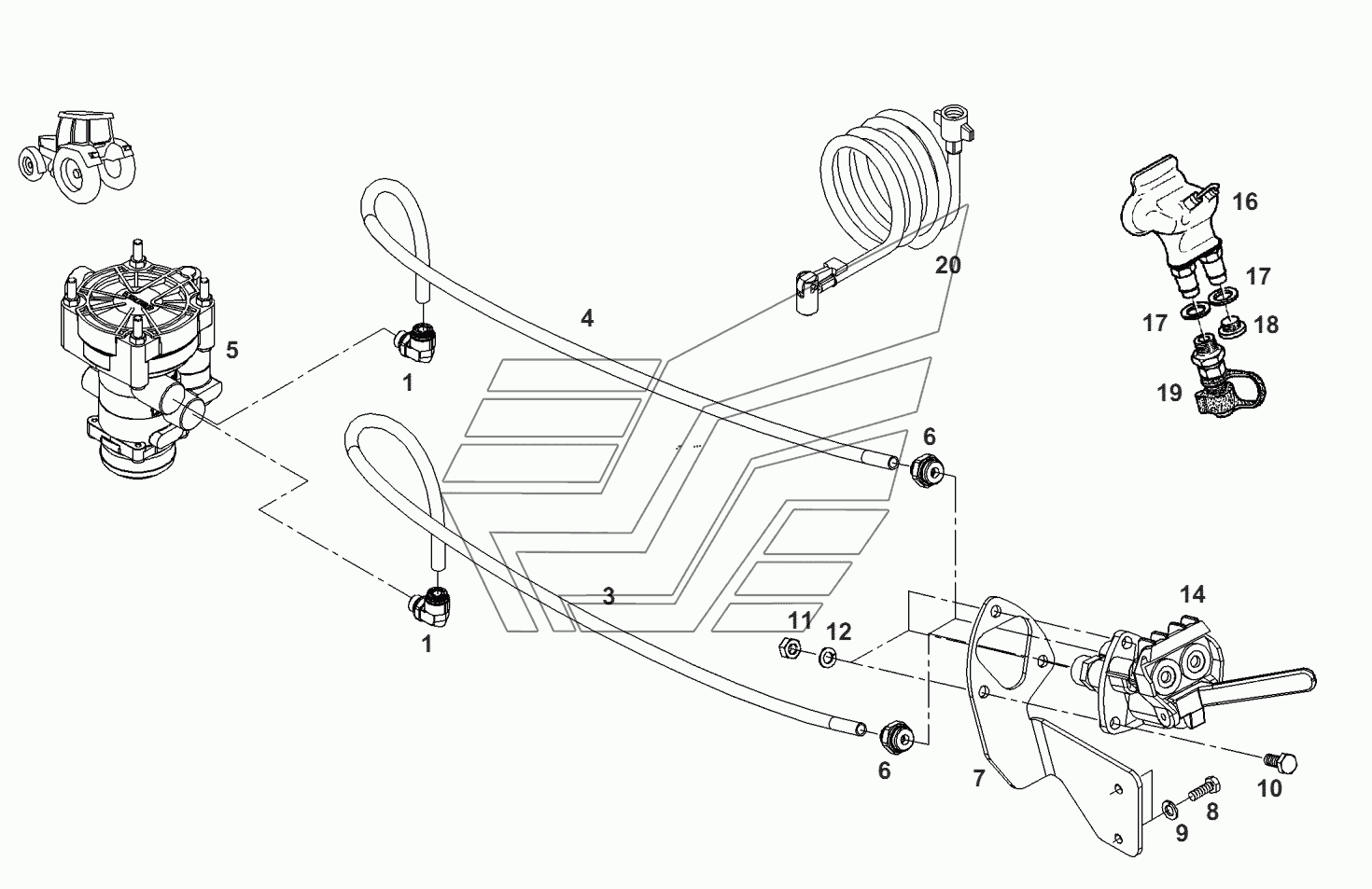

Компрессорная установка-тормоз двухконтурный Fendt-936 часть3. Каталог 2012г.

Компрессорная установка-тормоз двухконтурный Fendt-936 часть3 Компрессорная установка-одноконт. тормоз Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

колпак запорный

Заводской номер: F716.880.120.010 Количество на модель: 1
F716.880.120.010
1

Номер детали на чертеже:

резиновое кольцо

Заводской номер: Х548.839.066.000 Количество на модель: 1
Х548.839.066.000
1
1

Номер детали на чертеже:

1

соединитель

Заводской номер: Х585.659.000.000 Количество на модель: 2
Х585.659.000.000
2
3

Номер детали на чертеже:

3

труба

Заводской номер: Х334.055.000.960 Количество на модель: 1
Х334.055.000.960
1
6

Номер детали на чертеже:

6

штуцер

Заводской номер: Х585.032.100.000 Количество на модель: 2
Х585.032.100.000
2
7

Номер детали на чертеже:

7

кронштейн

Заводской номер: 931.882.121.020 Количество на модель: 1
931.882.121.020
1
8

Номер детали на чертеже:

8

винт шестигранный

Заводской номер: Х487.527.941.000 Количество на модель: 2
Х487.527.941.000
2
9

Номер детали на чертеже:

9

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 2
Х520.803.901.000
2
10

Номер детали на чертеже:

10

винт шестигранный

Заводской номер: Х487.531.541.000 Количество на модель: 3
Х487.531.541.000
3
11

Номер детали на чертеже:

11

гайка

Заводской номер: Х428.202.839.000 Количество на модель: 3
Х428.202.839.000
3
12

Номер детали на чертеже:

12

кольцо пружинное

Заводской номер: Х520.804.401.000 Количество на модель: 3
Х520.804.401.000
3
14

Номер детали на чертеже:

14

соединительная головка

Заводской номер: Х800.128.002.000 Количество на модель: 1
Х800.128.002.000
1
16

Номер детали на чертеже:

16

соединительная головка

Заводской номер: Х800.128.001.000 Количество на модель: 1
Х800.128.001.000
1
17

Номер детали на чертеже:

17

кольцо уплотнительное

Заводской номер: Х540.004.678.000 Количество на модель: 2
Х540.004.678.000
2
18

Номер детали на чертеже:

18

пробка запорная

Заводской номер: Х483.801.200.000 Количество на модель: 1
Х483.801.200.000
1
19

Номер детали на чертеже:

19

подключение контрольное

Заводской номер: G716.880.120.010 Количество на модель: 1
G716.880.120.010
1
20

Номер детали на чертеже:

20

камера

Заводской номер: Н385.882.040.010 Количество на модель: 1
Н385.882.040.010
1
Компрессорная установка-тормоз двухконтурный Fendt-936 часть3 Компрессорная установка-одноконт. тормоз Fendt-936 часть3
