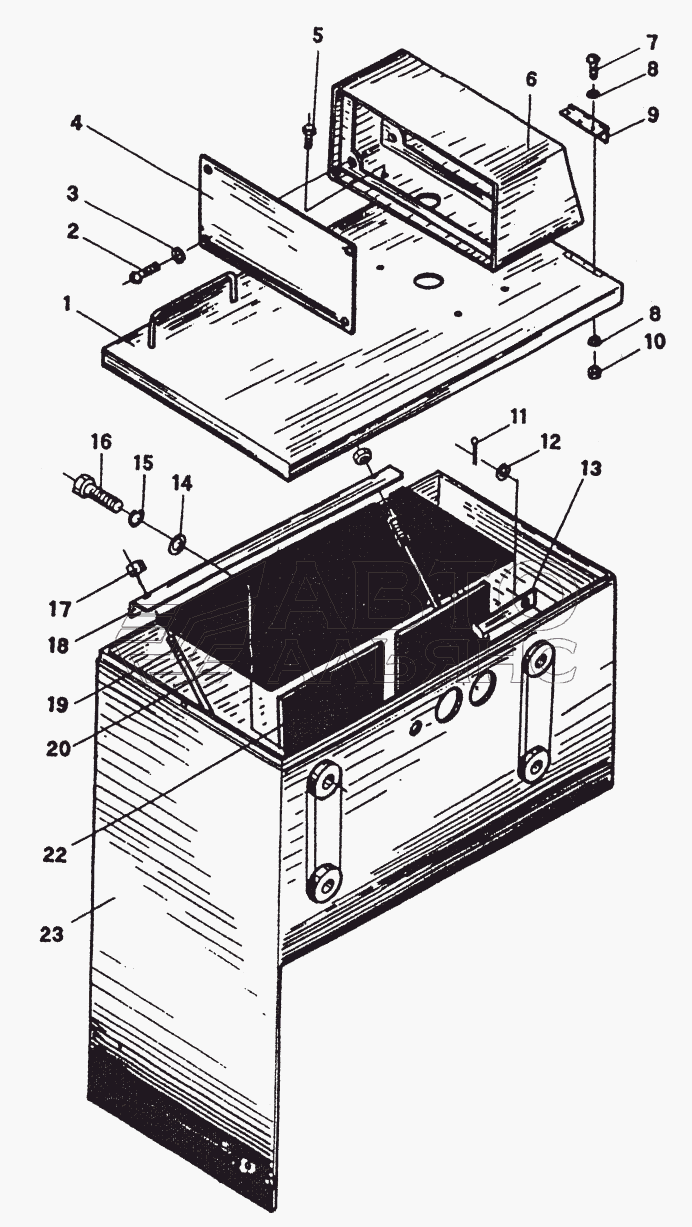

Аккумуляторный ящик ZL50G. Каталог 2008г.

Левая, правая платформы ZL50G Патрубки для смазки ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
6
9
10
11
13
15
17
18
19
20
22
23
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка

Заводской номер: Z5G.6.9.1A Количество на модель: 1
Z5G.6.9.1A
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: Z5G.6.9.2A Количество на модель: 1
Z5G.6.9.2A
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB67-85 Количество на модель: 8
GB67-85
8
3

Номер детали на чертеже:

3

Шайба

Заводской номер: GB97.1-85 Количество на модель: 8
GB97.1-85
8
4

Номер детали на чертеже:

4

Крышка

Заводской номер: Z5G.6-9-1 Количество на модель: 2
Z5G.6-9-1
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
6

Номер детали на чертеже:

6

Bracket

Заводской номер: Z5G.6.9.3 Количество на модель: 2
Z5G.6.9.3
2
9

Номер детали на чертеже:

9

Петля

Заводской номер: Петля Количество на модель: 2
Петля
2
10

Номер детали на чертеже:

10

Гайка

Заводской номер: GB6170-86 Количество на модель: 12
GB6170-86
12
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
13

Номер детали на чертеже:

13

Опорная рейка

Заводской номер: Z5G.6.8.6 Количество на модель: 2
Z5G.6.8.6
2
15

Номер детали на чертеже:

15

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
17

Номер детали на чертеже:

17

Гайка М8

Заводской номер: FB6170-86 Количество на модель: 4
FB6170-86
4
18

Номер детали на чертеже:

18

Уголок

Заводской номер: ZL40.18.5-2 Количество на модель: 2
ZL40.18.5-2
2
19

Номер детали на чертеже:

19

Держатель

Заводской номер: ZL40A. 18.5-4 Количество на модель: 4
ZL40A. 18.5-4
4
20

Номер детали на чертеже:

20

Резиновый коврик

Заводской номер: ZL40A.18.5-5 Количество на модель: 2
ZL40A.18.5-5
2
22

Номер детали на чертеже:

22

Резиновый коврик

Заводской номер: ZL40A. 18.5-3 Количество на модель: 8
ZL40A. 18.5-3
8
23

Номер детали на чертеже:

23

Аккумуляторный ящик

Заводской номер: Z5G.6.9.4A Количество на модель: 1
Z5G.6.9.4A
1
23

Номер детали на чертеже:

23

Аккумуляторный ящик

Заводской номер: Z5G.6.9.5A Количество на модель: 1
Z5G.6.9.5A
1
