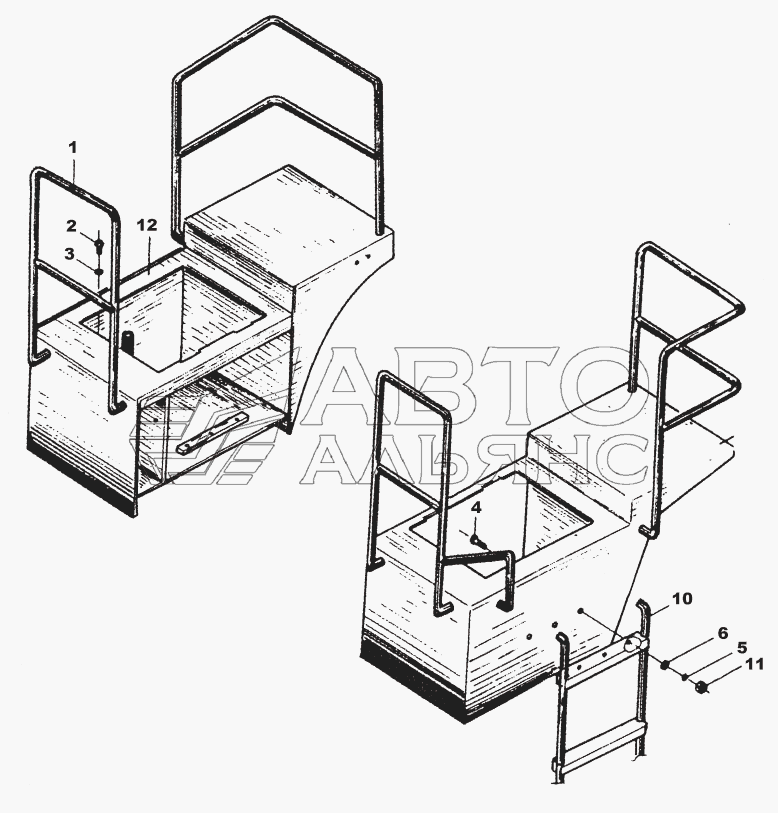

Левая, правая платформы ZL50G. Каталог 2008г.

Заднее шасси ZL50G Аккумуляторный ящик ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
10
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Правая платформа

Заводской номер: Z5G.6.15B Количество на модель: 1
Z5G.6.15B
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB5781-86 Количество на модель: 4
GB5781-86
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: GB93-87 Количество на модель: 6
GB93-87
6
7

Номер детали на чертеже:

7

Пластина

Заводской номер: Z5G.6-3 Количество на модель: 1
Z5G.6-3
1
8

Номер детали на чертеже:

8

Левая платформа

Заводской номер: Z5G.6.14A Количество на модель: 1
Z5G.6.14A
1
9

Номер детали на чертеже:

9

Пластина

Заводской номер: Z5G.6-4 Количество на модель: 1
Z5G.6-4
1
10

Номер детали на чертеже:

10

Лестница

Заводской номер: Z5G.6.5C Количество на модель: 1
Z5G.6.5C
1
10

Номер детали на чертеже:

10

Лестница

Заводской номер: Z5G.6.5B Количество на модель: 1
Z5G.6.5B
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: GB6170-86 Количество на модель: 6
GB6170-86
6
