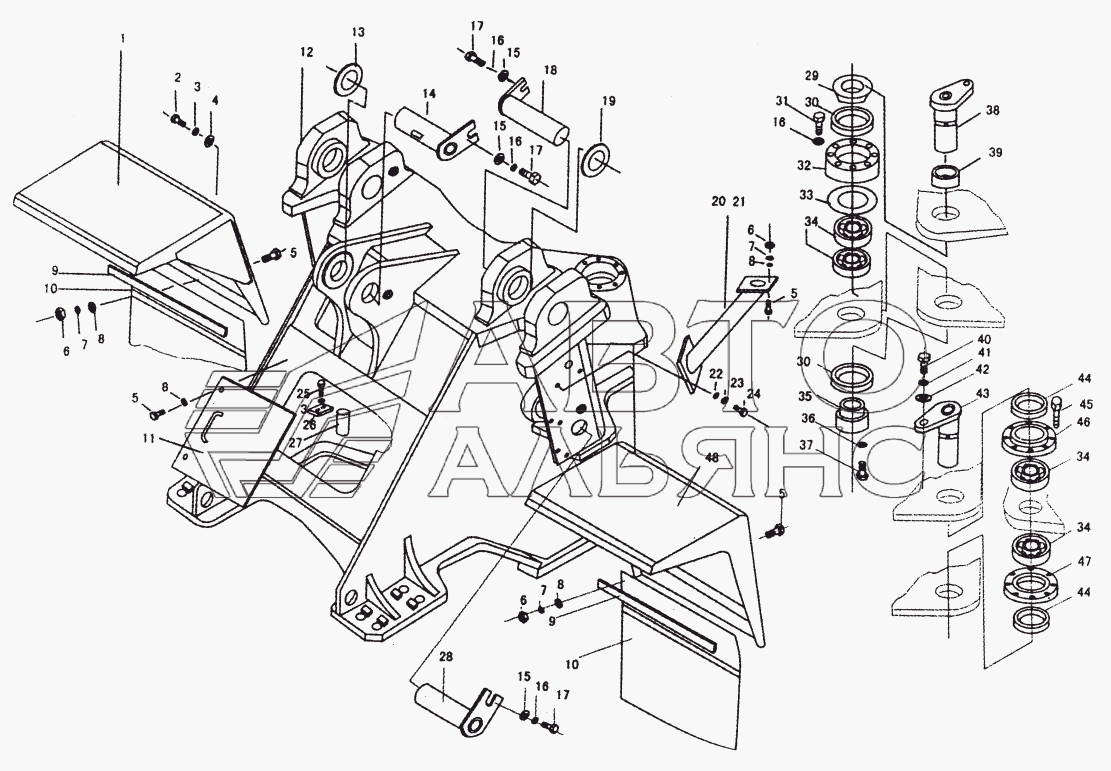

Переднее шасси ZL50G. Каталог 2008г.

Рабочее устройство ZL50G Заднее шасси ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Правое крыло

Заводской номер: Z5G.6.19A Количество на модель: 1
Z5G.6.19A
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
3

Номер детали на чертеже:

3

Шайба

Заводской номер: GB97-87 Количество на модель: 8
GB97-87
8
4

Номер детали на чертеже:

4

Шайба

Заводской номер: GB97.1-85 Количество на модель: 12
GB97.1-85
12
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB5781-86 Количество на модель: 16
GB5781-86
16
6

Номер детали на чертеже:

6

Гайка

Заводской номер: GB6170-86 Количество на модель: 8
GB6170-86
8
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
9

Номер детали на чертеже:

9

Резиновый коврик

Заводской номер: Z5G.6.18-2 Количество на модель: 2
Z5G.6.18-2
2
10

Номер детали на чертеже:

10

Пластина

Заводской номер: Z5G.6.18-1 Количество на модель: 2
Z5G.6.18-1
2
11

Номер детали на чертеже:

11

Пластина

Заводской номер: Z5G.6.20 Количество на модель: 1
Z5G.6.20
1
12

Номер детали на чертеже:

12

Переднее шасси

Заводской номер: Z5GV.6.1 Количество на модель: 1
Z5GV.6.1
1
13

Номер детали на чертеже:

13

Регулировочная прокладка

Заводской номер: Z150E.6-19 Количество на модель: 1
Z150E.6-19
1
14

Номер детали на чертеже:

14

Штифт

Заводской номер: Z5G.6.21 Количество на модель: 1
Z5G.6.21
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 85Z.06-5 Количество на модель: 5
85Z.06-5
5
18

Номер детали на чертеже:

18

Штифт

Заводской номер: Z5G.6.4 Количество на модель: 2
Z5G.6.4
2
19

Номер детали на чертеже:

19

Регулировочная прокладка

Заводской номер: ZL50E.6.17 Количество на модель: 2
ZL50E.6.17
2
20

Номер детали на чертеже:

20

Защита левой лампы

Заводской номер: Z5G.6.16A Количество на модель: 1
Z5G.6.16A
1
21

Номер детали на чертеже:

21

Защита правой лампы

Заводской номер: Z5G.6.17A Количество на модель: 1
Z5G.6.17A
1
26

Номер детали на чертеже:

26

Пластина

Заводской номер: ZL40.8.-1A Количество на модель: 2
ZL40.8.-1A
2
27

Номер детали на чертеже:

27

Штифт

Заводской номер: ZLH.6.5 Количество на модель: 4
ZLH.6.5
4
28

Номер детали на чертеже:

28

Штифт

Заводской номер: Z5G.6.3 Количество на модель: 2
Z5G.6.3
2
29

Номер детали на чертеже:

29

Ведомое устройство

Заводской номер: 85Z.6.14-1 Количество на модель: 1
85Z.6.14-1
1
30

Номер детали на чертеже:

30

Кольцо

Заводской номер: GB9877.1-88 Количество на модель: 2
GB9877.1-88
2
31

Номер детали на чертеже:

31

Болт

Заводской номер: GB5782-86 Количество на модель: 8
GB5782-86
8
32

Номер детали на чертеже:

32

Седло подшипника

Заводской номер: ZL50E.6-3 Количество на модель: 1
ZL50E.6-3
1
33

Номер детали на чертеже:

33

Регулировочная прокладка

Заводской номер: 85Z.06.14-3 Количество на модель: 1
85Z.06.14-3
1
34

Номер детали на чертеже:

34

Конический роликоподшипник

Заводской номер: GB297-84 Количество на модель: 4
GB297-84
4
35

Номер детали на чертеже:

35

Крышка

Заводской номер: ZL50E.6-2 Количество на модель: 1
ZL50E.6-2
1
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 85Z.06.14-6 Количество на модель: 4
85Z.06.14-6
4
37

Номер детали на чертеже:

37

Болт

Заводской номер: 85Z.06.14-5 Количество на модель: 4
85Z.06.14-5
4
38

Номер детали на чертеже:

38

Штифт

Заводской номер: ZL50E.6.10 Количество на модель: 1
ZL50E.6.10
1
39

Номер детали на чертеже:

39

Шейка

Заводской номер: 85Z.07.1.2.1-11 Количество на модель: 1
85Z.07.1.2.1-11
1
42

Номер детали на чертеже:

42

Шайба

Заводской номер: ZL50E.6-4 Количество на модель: 1
ZL50E.6-4
1
43

Номер детали на чертеже:

43

Центральный штифт

Заводской номер: Z6G.6.13 Количество на модель: 1
Z6G.6.13
1
46

Номер детали на чертеже:

46

Фланец

Заводской номер: Z5G.6-10 Количество на модель: 1
Z5G.6-10
1
47

Номер детали на чертеже:

47

Фланец

Заводской номер: Z5G.6-11 Количество на модель: 1
Z5G.6-11
1
48

Номер детали на чертеже:

48

Левое крыло

Заводской номер: Z5G.6.18A Количество на модель: 1
Z5G.6.18A
1
