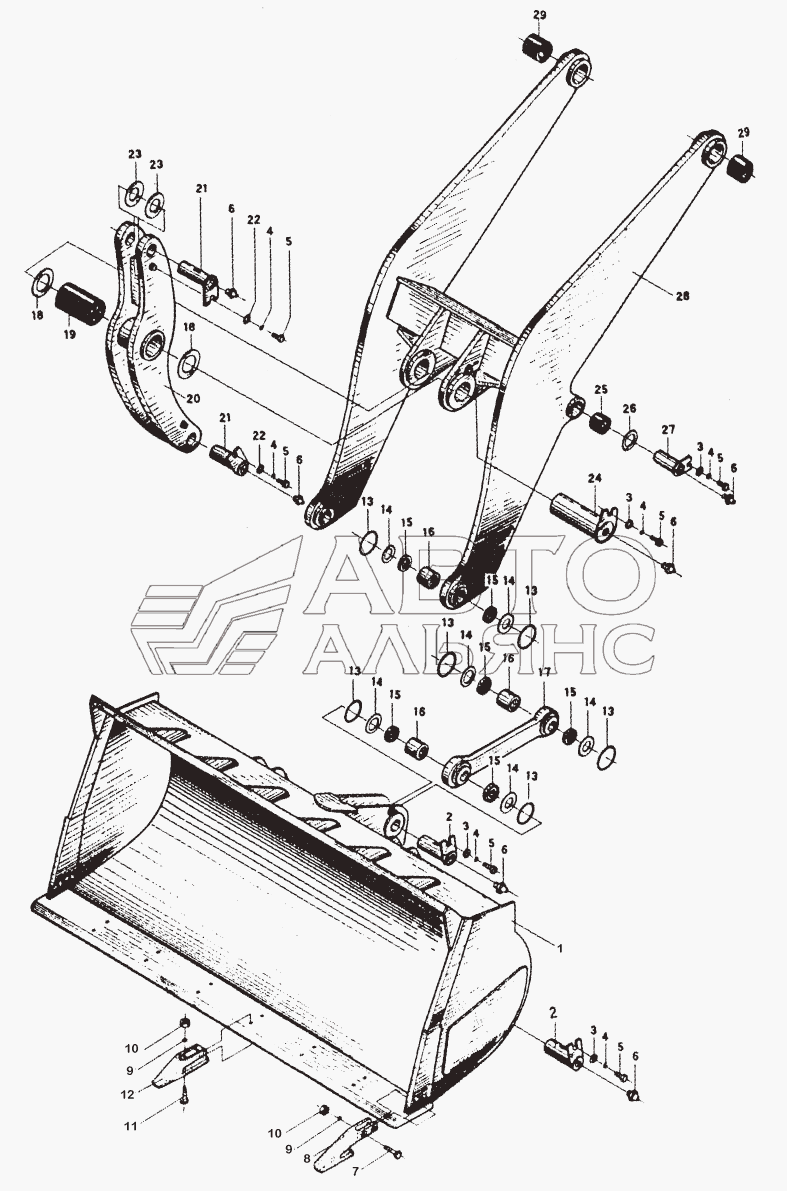

Рабочее устройство ZL50G. Каталог 2008г.

Система управления ZL50G Переднее шасси ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ковш

Заводской номер: Z5G.8.1E Количество на модель: 1
Z5G.8.1E
1
2

Номер детали на чертеже:

2

Шпилька

Заводской номер: Z5G.8.7 Количество на модель: 3
Z5G.8.7
3
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 85Z.06-5 Количество на модель: 6
85Z.06-5
6
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
6

Номер детали на чертеже:

6

Патрубок М10х1

Заводской номер: GB1152-89 Количество на модель: 8
GB1152-89
8
7

Номер детали на чертеже:

7

Болт

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
8

Номер детали на чертеже:

8

Зуб

Заводской номер: Z5G.8.1-1 Количество на модель: 2
Z5G.8.1-1
2
10

Номер детали на чертеже:

10

Nut

Заводской номер: ZL40A.11.1-19 Количество на модель: 16
ZL40A.11.1-19
16
11

Номер детали на чертеже:

11

Болт

Заводской номер: Z5G.8.1-2 Количество на модель: 12
Z5G.8.1-2
12
12

Номер детали на чертеже:

12

Зуб

Заводской номер: ZL40A.11.1-18B Количество на модель: 6
ZL40A.11.1-18B
6
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: Z5G.8-5 Количество на модель: 8
Z5G.8-5
8
14

Номер детали на чертеже:

14

Регулировочная прокладка

Заводской номер: ZL50E.6-19 Количество на модель: 15
ZL50E.6-19
15
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: GB9877.1-88 Количество на модель: 8
GB9877.1-88
8
16

Номер детали на чертеже:

16

Втулка

Заводской номер: Z5G.8-6A Количество на модель: 4
Z5G.8-6A
4
17

Номер детали на чертеже:

17

Шарнир

Заводской номер: Z5G.8.3 Количество на модель: 1
Z5G.8.3
1
18

Номер детали на чертеже:

18

Регулировочная прокладка

Заводской номер: Z150E.8-12 Количество на модель: 4
Z150E.8-12
4
19

Номер детали на чертеже:

19

Втулка

Заводской номер: Z5G.8-2 Количество на модель: 1
Z5G.8-2
1
20

Номер детали на чертеже:

20

Опрокидывающий рычаг

Заводской номер: Z5G.8.4 Количество на модель: 1
Z5G.8.4
1
21

Номер детали на чертеже:

21

Шпилька

Заводской номер: Z5G.8.6 Количество на модель: 2
Z5G.8.6
2
22

Номер детали на чертеже:

22

Блок

Заводской номер: ZL50E.8-4 Количество на модель: 2
ZL50E.8-4
2
24

Номер детали на чертеже:

24

Шпилька

Заводской номер: Z5G.8.5 Количество на модель: 1
Z5G.8.5
1
25

Номер детали на чертеже:

25

Втулка

Заводской номер: Z5G.8-1 Количество на модель: 2
Z5G.8-1
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: ZL50E.8-16 Количество на модель: 8
ZL50E.8-16
8
27

Номер детали на чертеже:

27

Шпилька

Заводской номер: ZL50E.8.7 Количество на модель: 2
ZL50E.8.7
2
28

Номер детали на чертеже:

28

Подъемный рычаг

Заводской номер: Z5G.8.2 Количество на модель: 1
Z5G.8.2
1
29

Номер детали на чертеже:

29

Втулка

Заводской номер: Z5G.8-3 Количество на модель: 2
Z5G.8-3
2
