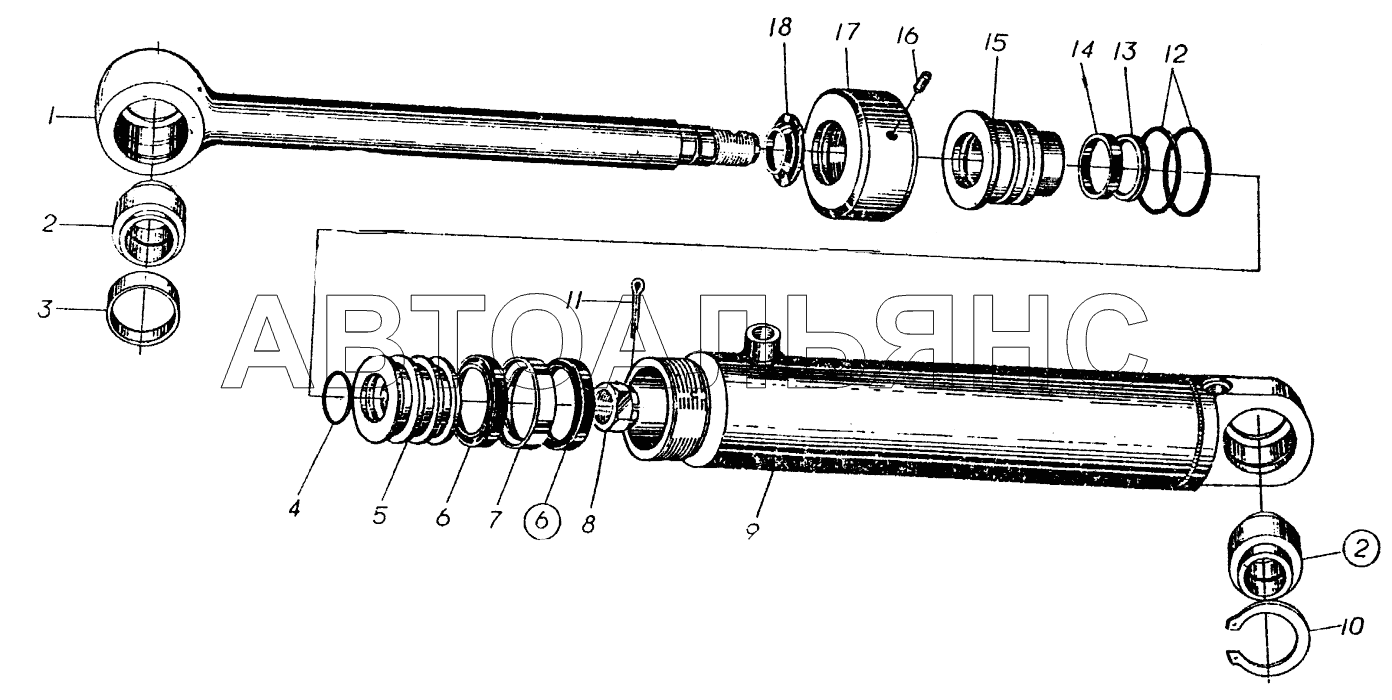

Steering cylinder SEM616B. Каталог 2013г.

Steering hydraulic system SEM616B Working device hydraulic system SEM616B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Steering cylinder sealing

Заводской номер: W050200010 Количество на модель: 1
W050200010
1
1

Номер детали на чертеже:

1

Piston rod

Заводской номер: W050300090 Количество на модель: 1
W050300090
1
2

Номер детали на чертеже:

2

Bearing

Заводской номер: B120523022 Количество на модель: 2
B120523022
2
3

Номер детали на чертеже:

3

Snap

Заводской номер: Snap Количество на модель: 1
Snap
1
4

Номер детали на чертеже:

4

Seal ring

Заводской номер: Seal ring Количество на модель: 1
Seal ring
1
5

Номер детали на чертеже:

5

Piston

Заводской номер: W050300120 Количество на модель: 1
W050300120
1
6

Номер детали на чертеже:

6

Seal ring

Заводской номер: Seal ring Количество на модель: 2
Seal ring
2
7

Номер детали на чертеже:

7

Guide ring

Заводской номер: Guide ring Количество на модель: 1
Guide ring
1
8

Номер детали на чертеже:

8

Nut

Заводской номер: Nut Количество на модель: 1
Nut
1
9

Номер детали на чертеже:

9

Body

Заводской номер: W050300100 Количество на модель: 1
W050300100
1
10

Номер детали на чертеже:

10

Snap ring

Заводской номер: Snap ring Количество на модель: 1
Snap ring
1
11

Номер детали на чертеже:

11

Pin

Заводской номер: Pin Количество на модель: 1
Pin
1
12

Номер детали на чертеже:

12

O ring

Заводской номер: O ring Количество на модель: 2
O ring
2
13

Номер детали на чертеже:

13

Seal ring

Заводской номер: Seal ring Количество на модель: 1
Seal ring
1
14

Номер детали на чертеже:

14

Guide ring

Заводской номер: Guide ring Количество на модель: 1
Guide ring
1
15

Номер детали на чертеже:

15

Guide sleeve

Заводской номер: W050300110 Количество на модель: 1
W050300110
1
16

Номер детали на чертеже:

16

Bolt

Заводской номер: Bolt Количество на модель: 1
Bolt
1
17

Номер детали на чертеже:

17

Cover

Заводской номер: W050300130 Количество на модель: 1
W050300130
1
18

Номер детали на чертеже:

18

Dust

Заводской номер: Dust Количество на модель: 1
Dust
1
