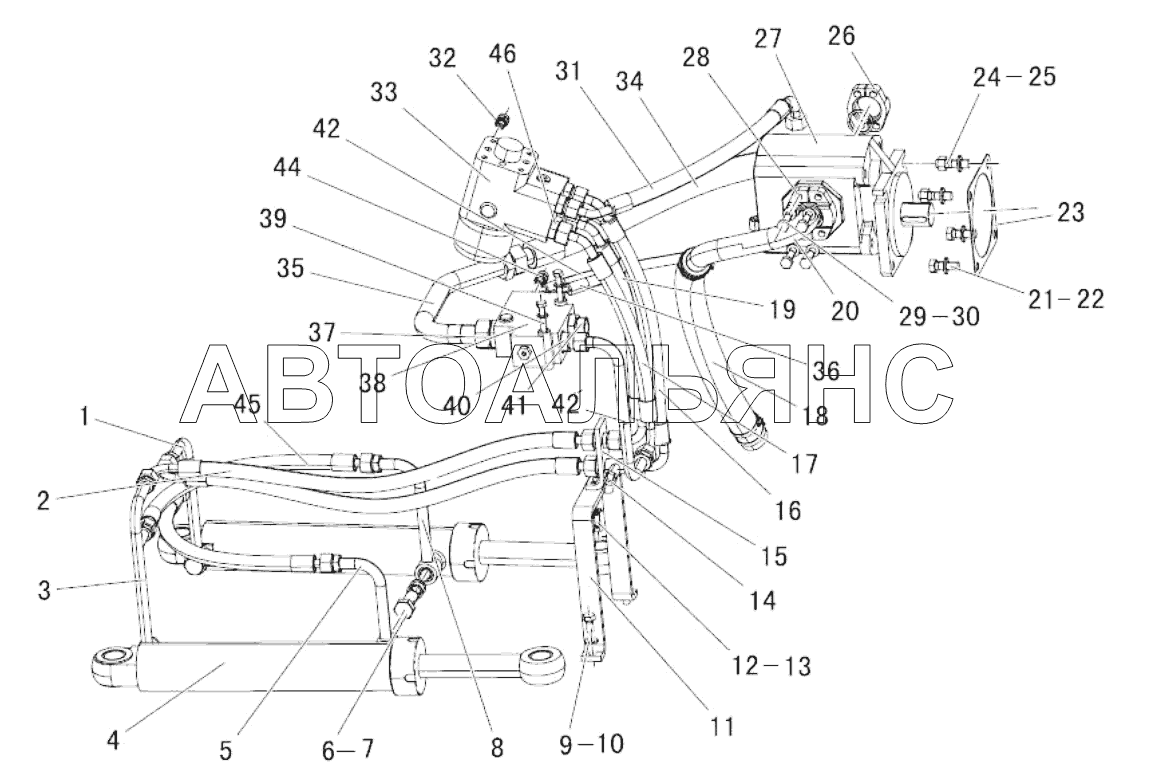

Steering hydraulic system SEM616B. Каталог 2013г.

Transmission hydraulic system SEM616B Steering cylinder SEM616B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube assembly

Заводской номер: Z1B01800100 Количество на модель: 1
Z1B01800100
1
2

Номер детали на чертеже:

2

High pressure hose assembly

Заводской номер: Z1B01801500 Количество на модель: 2
Z1B01801500
2
3

Номер детали на чертеже:

3

Tube assembly

Заводской номер: Z1B01800300 Количество на модель: 1
Z1B01800300
1
4

Номер детали на чертеже:

4

Steer cylinder

Заводской номер: W050300000 Количество на модель: 2
W050300000
2
5

Номер детали на чертеже:

5

Fitting

Заводской номер: Z1B01800700 Количество на модель: 1
Z1B01800700
1
6

Номер детали на чертеже:

6

Hollow bolt

Заводской номер: Z320180090 Количество на модель: 4
Z320180090
4
7

Номер детали на чертеже:

7

O-ring

Заводской номер: B160120190 Количество на модель: 8
B160120190
8
8

Номер детали на чертеже:

8

Tube assembly

Заводской номер: Z1B01800500 Количество на модель: 1
Z1B01800500
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: B040911020 Количество на модель: 2
B040911020
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: B060461002 Количество на модель: 2
B060461002
2
11

Номер детали на чертеже:

11

Bracket

Заводской номер: Z3A01802300 Количество на модель: 1
Z3A01802300
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: B040910820 Количество на модель: 2
B040910820
2
13

Номер детали на чертеже:

13

Washer

Заводской номер: B060460802 Количество на модель: 2
B060460802
2
14

Номер детали на чертеже:

14

Pressure tap

Заводской номер: W152200000 Количество на модель: 1
W152200000
1
15

Номер детали на чертеже:

15

Bracket

Заводской номер: Z1B203002 Количество на модель: 1
Z1B203002
1
16

Номер детали на чертеже:

16

High pressure hose assembly

Заводской номер: Z1B01802100 Количество на модель: 1
Z1B01802100
1
17

Номер детали на чертеже:

17

High pressure hose assembly

Заводской номер: Z1B01802900 Количество на модель: 1
Z1B01802900
1
18

Номер детали на чертеже:

18

Oil suction pipe

Заводской номер: Z1B018032 Количество на модель: 1
Z1B018032
1
18

Номер детали на чертеже:

18

Hose clamp

Заводской номер: NB19011050000 Количество на модель: 4
NB19011050000
4
19

Номер детали на чертеже:

19

High pressure hose assembly

Заводской номер: Z1B01801900 Количество на модель: 1
Z1B01801900
1
20

Номер детали на чертеже:

20

Connection Fitting

Заводской номер: Z1202001301 Количество на модель: 1
Z1202001301
1
21

Номер детали на чертеже:

21

Bolt

Заводской номер: B040911235 Количество на модель: 2
B040911235
2
22

Номер детали на чертеже:

22

Washer

Заводской номер: B060411203 Количество на модель: 4
B060411203
4
23

Номер детали на чертеже:

23

Spacer

Заводской номер: Z310260050 Количество на модель: 1
Z310260050
1
24

Номер детали на чертеже:

24

Nut

Заводской номер: B050331211 Количество на модель: 2
B050331211
2
25

Номер детали на чертеже:

25

Stud

Заводской номер: B100111235 Количество на модель: 2
B100111235
2
26

Номер детали на чертеже:

26

Split flange

Заводской номер: Z110200080 Количество на модель: 1
Z110200080
1
26

Номер детали на чертеже:

26

O-ring

Заводской номер: B160130329 Количество на модель: 1
B160130329
1
27

Номер детали на чертеже:

27

Gear pump

Заводской номер: W064300000 Количество на модель: 1
W064300000
1
28

Номер детали на чертеже:

28

Split flange

Заводской номер: Z5301905900 Количество на модель: 1
Z5301905900
1
28

Номер детали на чертеже:

28

O-ring

Заводской номер: B160130375 Количество на модель: 1
B160130375
1
29

Номер детали на чертеже:

29

Bolt

Заводской номер: B040911030 Количество на модель: 8
B040911030
8
31

Номер детали на чертеже:

31

Oil pipe assembly

Заводской номер: Z1B01802300 Количество на модель: 1
Z1B01802300
1
32

Номер детали на чертеже:

32

O-ring

Заводской номер: B160120090 Количество на модель: 1
B160120090
1
32

Номер детали на чертеже:

32

Adapter

Заводской номер: Z5A20101000 Количество на модель: 1
Z5A20101000
1
33

Номер детали на чертеже:

33

Steering gear

Заводской номер: W092500000B Количество на модель: 1
W092500000B
1
34

Номер детали на чертеже:

34

High pressure hose assembly

Заводской номер: Z1B01801300 Количество на модель: 1
Z1B01801300
1
35

Номер детали на чертеже:

35

Tube assembly

Заводской номер: Z1B01801100 Количество на модель: 1
Z1B01801100
1
36

Номер детали на чертеже:

36

LS Pipe

Заводской номер: Z1B01802500 Количество на модель: 1
Z1B01802500
1
37

Номер детали на чертеже:

37

Fitting

Заводской номер: Z1202001200 Количество на модель: 1
Z1202001200
1
37

Номер детали на чертеже:

37

0-ring

Заводской номер: B161620260 Количество на модель: 1
B161620260
1
38

Номер детали на чертеже:

38

Priority valve

Заводской номер: W110000300 Количество на модель: 1
W110000300
1
39

Номер детали на чертеже:

39

Bolt

Заводской номер: B040810870 Количество на модель: 2
B040810870
2
40

Номер детали на чертеже:

40

Fitting

Заводской номер: Z1202001100 Количество на модель: 1
Z1202001100
1
40

Номер детали на чертеже:

40

O-ring

Заводской номер: B160110132 Количество на модель: 1
B160110132
1
41

Номер детали на чертеже:

41

Fitting

Заводской номер: Z1201905100 Количество на модель: 1
Z1201905100
1
42

Номер детали на чертеже:

42

Tube assembly

Заводской номер: Z1B01800900 Количество на модель: 1
Z1B01800900
1
43

Номер детали на чертеже:

43

Oil pipe assembly

Заводской номер: Z1B01802700 Количество на модель: 1
Z1B01802700
1
44

Номер детали на чертеже:

44

Fitting

Заводской номер: Z1B01803100 Количество на модель: 2
Z1B01803100
2
45

Номер детали на чертеже:

45

High pressure hose as.

Заводской номер: Z1B01801700 Количество на модель: 2
Z1B01801700
2
46

Номер детали на чертеже:

46

O-ring

Заводской номер: B160120170 Количество на модель: 4
B160120170
4
46

Номер детали на чертеже:

46

Adaptor

Заводской номер: Z3A01801500 Количество на модель: 4
Z3A01801500
4
