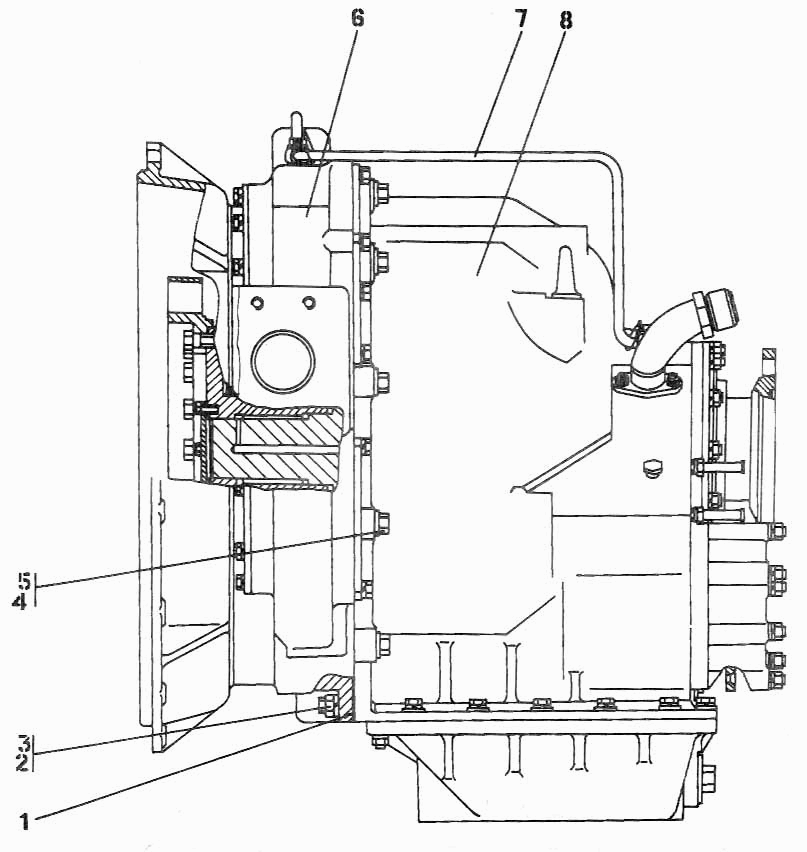

Установка редуктора привода насосов Т-500. Каталог 1999г.

Установка редуктора привода насосов Т-500 Редуктор привода насосов Т-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
8
8
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 700-40-5769 Количество на модель: 1
700-40-5769
1
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 700-40-5769-20 Количество на модель:
700-40-5769-20
2

Номер детали на чертеже:

2

Шайба 16.0Т.65Г.019 ГОСТ 6402-70

Заводской номер: Шайба 16.0Т.65Г.019 ГОСТ 6402-70 Количество на модель: 2
Шайба 16.0Т.65Г.019 ГОСТ 6402-70
2
2

Номер детали на чертеже:

2

Шайба 16.0Т.65Г.0221 ГОСТ 6402-70

Заводской номер: Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 Количество на модель:
Шайба 16.0Т.65Г.0221 ГОСТ 6402-70
3

Номер детали на чертеже:

3

Гайка М16х1,5 ГОСТ 5915-70

Заводской номер: 305250 Количество на модель: 2
305250
2
3

Номер детали на чертеже:

3

Гайка М16х1,5 ГОСТ 5915-70

Заводской номер: 305250-20 Количество на модель:
305250-20
4

Номер детали на чертеже:

4

Шайба 16.01.20.019 ГОСТ 11371-78

Заводской номер: 310270 Количество на модель: 10
310270
10
4

Номер детали на чертеже:

4

Шайба 16.01.20.0221 ГОСТ 11371-78

Заводской номер: 310270-20 Количество на модель:
310270-20
5

Номер детали на чертеже:

5

Болт М16-6gх45.45.88.35.029 ГОСТ 7796-70

Заводской номер: Болт М16-6gх45.45.88.35.029 ГОСТ 7796-70 Количество на модель:
Болт М16-6gх45.45.88.35.029 ГОСТ 7796-70
5

Номер детали на чертеже:

5

Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70

Заводской номер: Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70 Количество на модель: 10
Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70
10
6

Номер детали на чертеже:

6

Редуктор привода насосов

Заводской номер: 404-20-11-СП Количество на модель: 1
404-20-11-СП
1
6

Номер детали на чертеже:

6

Редуктор привода насосов

Заводской номер: 404-20-11-10-СП Количество на модель:
404-20-11-10-СП
6

Номер детали на чертеже:

6

Редуктор привода насосов

Заводской номер: 404-20-11-20-СП Количество на модель:
404-20-11-20-СП
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: 404-20-102-СП Количество на модель: 1
404-20-102-СП
1
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: 404-20-102-20-СП Количество на модель:
404-20-102-20-СП
8

Номер детали на чертеже:

8

Гидротрансформатор

Заводской номер: 46-14-6-01СП Количество на модель: 1
46-14-6-01СП
1
8

Номер детали на чертеже:

8

Гидротрансформатор

Заводской номер: 46-14-6-01-10СП Количество на модель:
46-14-6-01-10СП
8

Номер детали на чертеже:

8

Гидротрансформатор

Заводской номер: 46-14-6-01-20СП Количество на модель:
46-14-6-01-20СП
