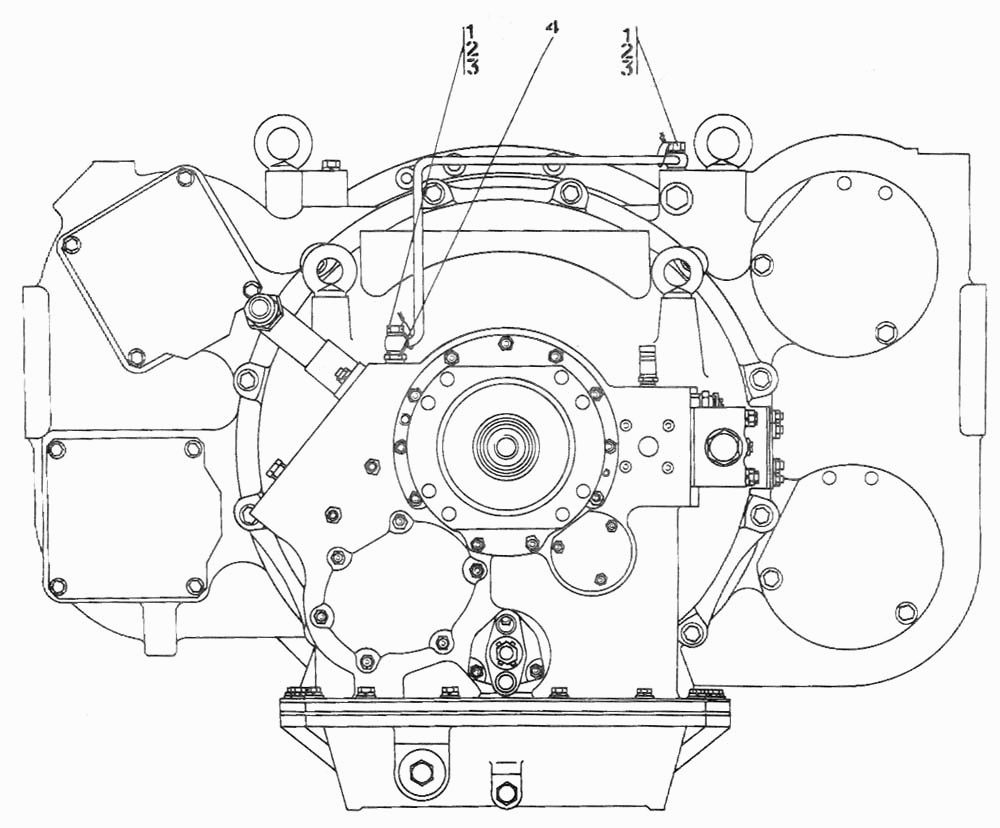

Установка редуктора привода насосов Т-500. Каталог 1999г.

Система гидроуправления трансмиссией Т-500 Установка редуктора привода насосов Т-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка редуктора привода насосов

Заводской номер: 404-20-3-СП Количество на модель:
404-20-3-СП

Номер детали на чертеже:

Установка редуктора привода насосов

Заводской номер: 404-20-3-10-СП Количество на модель:
404-20-3-10-СП

Номер детали на чертеже:

Установка редуктора привода насосов

Заводской номер: 404-20-3-20-СП Количество на модель:
404-20-3-20-СП
1

Номер детали на чертеже:

1

Болт зажимной

Заводской номер: 700-41-2622 Количество на модель: 2
700-41-2622
2
1

Номер детали на чертеже:

1

Болт зажимной

Заводской номер: 700-41-2622-20 Количество на модель:
700-41-2622-20
2

Номер детали на чертеже:

2

Кольцо 12х16 МН 4152-62

Заводской номер: Кольцо 12х16 МН 4152-62 Количество на модель: 4
Кольцо 12х16 МН 4152-62
4
3

Номер детали на чертеже:

3

Проволока 1,6-0-С ГОСТ 3282-74

Заводской номер: Проволока 1,6-0-С ГОСТ 3282-74 Количество на модель:
Проволока 1,6-0-С ГОСТ 3282-74
4

Номер детали на чертеже:

4

Штуцер

Заводской номер: 405-20-3 Количество на модель: 1
405-20-3
1
