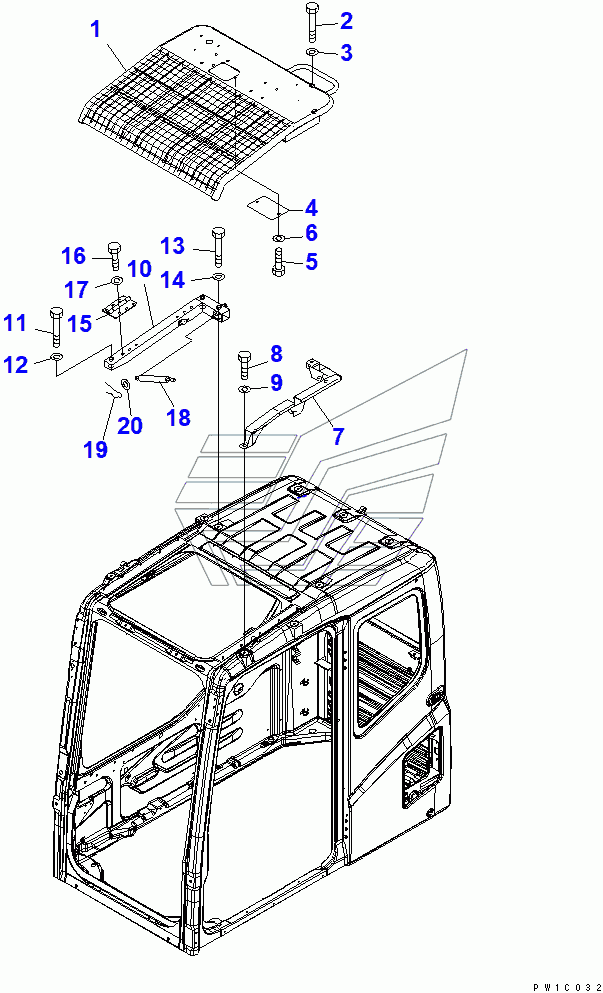

TOP GUARD (LEVEL-1) PC220-7. Каталог 2010г.

TOP GUARD(#60003-) PC220-7 FRONT GUARD (HALF) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
15
16
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

GUARD,ROOF

Заводской номер: 20Y-954-5110 Количество на модель: 1
20Y-954-5110
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-D1285 Количество на модель: 2
01010-D1285
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-71232 Количество на модель: 2
01643-71232
2
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 22B-954-1630 Количество на модель: 1
22B-954-1630
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-D1020 Количество на модель: 2
01010-D1020
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-71032 Количество на модель: 2
01643-71032
2
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 20Y-954-5120 Количество на модель: 1
20Y-954-5120
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-D1220 Количество на модель: 3
01010-D1220
3
10

Номер детали на чертеже:

10

BRACKET

Заводской номер: 20Y-954-5130 Количество на модель: 1
20Y-954-5130
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-D1270 Количество на модель: 1
01010-D1270
1
15

Номер детали на чертеже:

15

HINGE

Заводской номер: 14X-911-1330 Количество на модель: 2
14X-911-1330
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-D1025 Количество на модель: 12
01010-D1025
12
18

Номер детали на чертеже:

18

SPRING, GAS

Заводской номер: 22B-954-1851 Количество на модель: 1
22B-954-1851
1
19

Номер детали на чертеже:

19

PIN

Заводской номер: 04052-10833 Количество на модель: 2
04052-10833
2
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-70823 Количество на модель: 2
01643-70823
2
TOP GUARD(#60003-) PC220-7 FRONT GUARD (HALF) PC220-7
