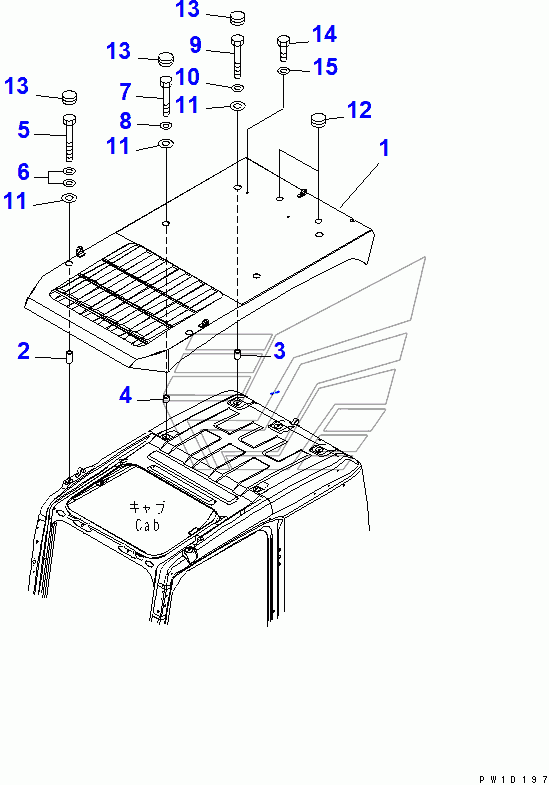

TOP GUARD(#60003-) PC220-7. Каталог 2010г.

TOP GUARD(#60001-60002) PC220-7 TOP GUARD (LEVEL-1) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

GUARD,TOP

Заводской номер: 20Y-954-4211 Количество на модель: 1
20Y-954-4211
1
2

Номер детали на чертеже:

2

PIPE,FRONT

Заводской номер: 20Y-954-4220 Количество на модель: 2
20Y-954-4220
2
3

Номер детали на чертеже:

3

PIPE,REAR

Заводской номер: 20Y-954-4230 Количество на модель: 2
20Y-954-4230
2
4

Номер детали на чертеже:

4

PIPE,MID

Заводской номер: 20Y-954-4240 Количество на модель: 2
20Y-954-4240
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01011-81220 Количество на модель: 2
01011-81220
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81280 Количество на модель: 2
01010-81280
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81295 Количество на модель: 2
01010-81295
2
11

Номер детали на чертеже:

11

COLLAR

Заводской номер: 130-43-64260 Количество на модель: 6
130-43-64260
6
12

Номер детали на чертеже:

12

CAP

Заводской номер: 195-Z11-2970 Количество на модель: 6
195-Z11-2970
6
13

Номер детали на чертеже:

13

CAP

Заводской номер: 09415-02512 Количество на модель: 2
09415-02512
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-D1220 Количество на модель: 2
01010-D1220
2
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-71232 Количество на модель: 2
01643-71232
2
