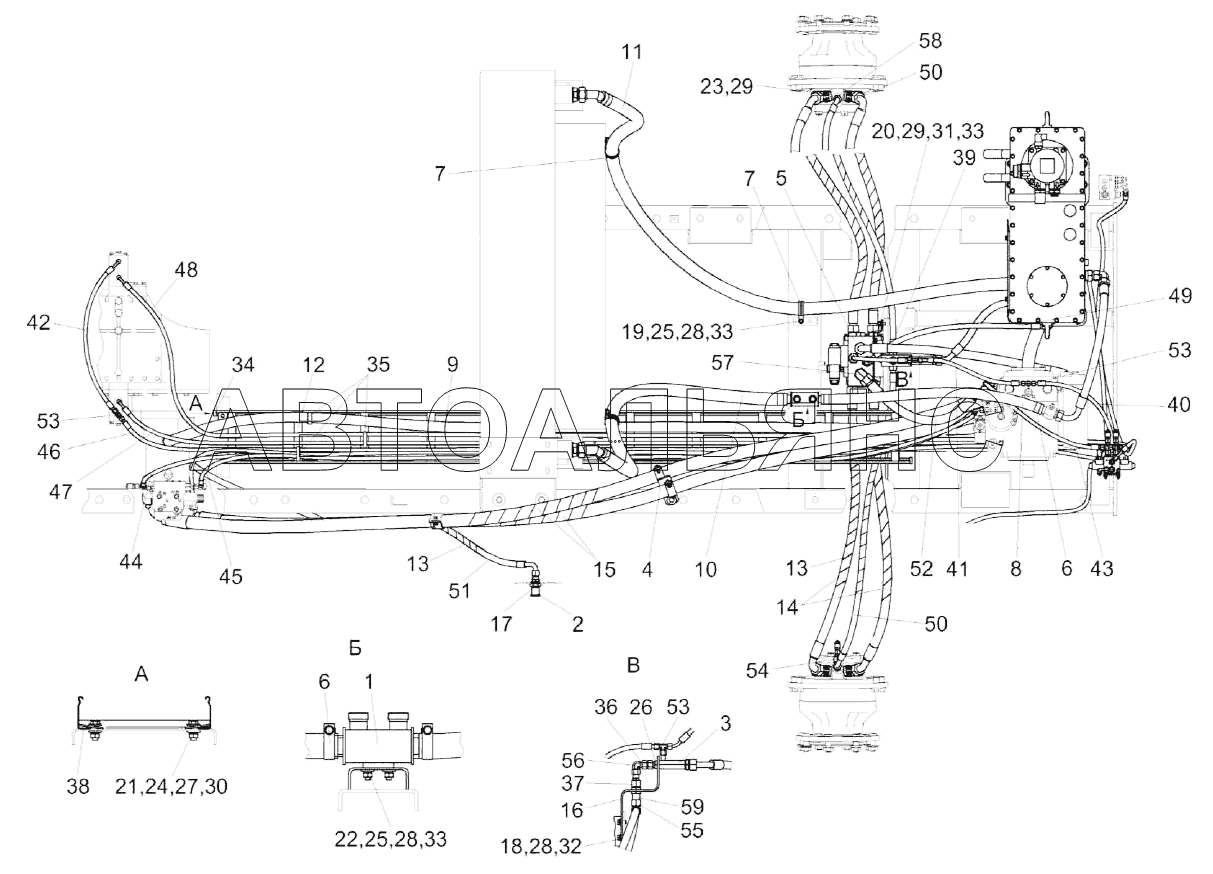

Гидросистема привода ходовой части КВК 0601000Б (вид сверху) КВК-8060. Каталог 2017г.

Гидросистема привода ходовой части КВК 0601000Б (вид сбоку) КВК-8060 Гидросистема привода ходовой части КВК 0601000Б (вид сзади) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода ходовой части

Заводской номер: КВК0601000Б Количество на модель: 1
КВК0601000Б
1

Номер детали на чертеже:

Установка клапана дренажного

Заводской номер: КВК0601660 Количество на модель: 1
КВК0601660
1
1

Номер детали на чертеже:

1

Коллектор

Заводской номер: КВК0601310 Количество на модель: 1
КВК0601310
1
2

Номер детали на чертеже:

2

Полумуфта внутренняя

Заводской номер: КВК0601450 Количество на модель: 1
КВК0601450
1
3

Номер детали на чертеже:

3

Клапан дренажный

Заводской номер: КВК0601520 Количество на модель: 1
КВК0601520
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КВК0601620 Количество на модель: 1
КВК0601620
1
5

Номер детали на чертеже:

5

Установка гидроблока подключения управляемого моста

Заводской номер: КВК0601710 Количество на модель: 1
КВК0601710
1
6

Номер детали на чертеже:

6

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 10
А23.02.170
10
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КГС0115770-08 Количество на модель: 3
КГС0115770-08
3
8

Номер детали на чертеже:

8

Рукав всасывающий

Заводской номер: РНД0250022-55 Количество на модель: 1
РНД0250022-55
1
9

Номер детали на чертеже:

9

Рукав

Заводской номер: РНД0250022-131 Количество на модель: 1
РНД0250022-131
1
10

Номер детали на чертеже:

10

Рукав

Заводской номер: РНД0320022-98 Количество на модель: 1
РНД0320022-98
1
11

Номер детали на чертеже:

11

Рукав

Заводской номер: РНД0320022-127 Количество на модель: 1
РНД0320022-127
1
12

Номер детали на чертеже:

12

Лоток лестничный

Заводской номер: КВК0601018 Количество на модель: 1
КВК0601018
1
13

Номер детали на чертеже:

13

Оплетка

Заводской номер: ОПЛ0600016-11 Количество на модель: 3
ОПЛ0600016-11
3
14

Номер детали на чертеже:

14

Оплетка

Заводской номер: ОПЛ0600027-10 Количество на модель: 5
ОПЛ0600027-10
5
15

Номер детали на чертеже:

15

Оплетка

Заводской номер: ОПЛ0600045-08 Количество на модель: 3
ОПЛ0600045-08
3
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КВК0601453 Количество на модель: 1
КВК0601453
1
17

Номер детали на чертеже:

17

Гайка специальная

Заводской номер: ПКК0135665 Количество на модель: 1
ПКК0135665
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: БолтМ8-6eх16–7796 Количество на модель: 6
БолтМ8-6eх16–7796
6
19

Номер детали на чертеже:

19

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 10
БолтМ8-6eх25-7796
10
20

Номер детали на чертеже:

20

Болт М10-6eх20-7796

Заводской номер: БолтМ10-6eх20-7796 Количество на модель: 6
БолтМ10-6eх20-7796
6
21

Номер детали на чертеже:

21

Болт М6-6eх20-7798

Заводской номер: БолтМ6-6eх20-7798 Количество на модель: 12
БолтМ6-6eх20-7798
12
22

Номер детали на чертеже:

22

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6eх20-7802 Количество на модель: 3
БолтМ8-6eх20-7802
3
23

Номер детали на чертеже:

23

Винт

Заводской номер: ВинтМ10-6eх30-11738 Количество на модель: 16
ВинтМ10-6eх30-11738
16
24

Номер детали на чертеже:

24

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 12
ГайкаМ6-6G-5915
12
25

Номер детали на чертеже:

25

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 6
ГайкаМ8-6G-5915
6
26

Номер детали на чертеже:

26

Гайка М18х1,5-6G-2526

Заводской номер: ГайкаМ18х1,5-6G-2526 Количество на модель: 1
ГайкаМ18х1,5-6G-2526
1
27

Номер детали на чертеже:

27

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 6
Шайба6Т.65Г-6402
6
28

Номер детали на чертеже:

28

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 17
Шайба8Т.65Г-6402
17
29

Номер детали на чертеже:

29

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 24
Шайба10Т.65Г-6402
24
30

Номер детали на чертеже:

30

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 12
ШайбаC6.01-6958
12
31

Номер детали на чертеже:

31

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 4
ШайбаC10.01-6958
4
32

Номер детали на чертеже:

32

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 6
ШайбаC.8.01-11371
6
33

Номер детали на чертеже:

33

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 8
ШайбаC.10.01-11371
8
34

Номер детали на чертеже:

34

Заглушка торцевая

Заводской номер: LS5000 Количество на модель: 4
LS5000
4
35

Номер детали на чертеже:

35

Лента стяжная

Заводской номер: 2-0160981-2 Количество на модель: 8
2-0160981-2
8
36

Номер детали на чертеже:

36

Переходник

Заводской номер: GZ12LCF Количество на модель: 1
GZ12LCF
1
37

Номер детали на чертеже:

37

Переходник

Заводской номер: RED15/12LOMDCF Количество на модель: 1
RED15/12LOMDCF
1
38

Номер детали на чертеже:

38

Прижим кабельного лотка

Заводской номер: LP1000 Количество на модель: 4
LP1000
4
39

Номер детали на чертеже:

39

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-360 Количество на модель: 1
РВД6-1SC-М14х1,5-24-360
1
40

Номер детали на чертеже:

40

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-520 Количество на модель: 1
РВД6-1SC-М14х1,5-24-520
1
41

Номер детали на чертеже:

41

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-520-0-45 Количество на модель: 1
РВД6-1SC-М14х1,5-24-520-0-45
1
42

Номер детали на чертеже:

42

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-640-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-640-0-90
1
43

Номер детали на чертеже:

43

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-860-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-860-0-90
1
44

Номер детали на чертеже:

44

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-3400-0-45 Количество на модель: 1
РВД6-1SC-М14х1,5-24-3400-0-45
1
45

Номер детали на чертеже:

45

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-3400-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-3400-0-90
1
46

Номер детали на чертеже:

46

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-4000 Количество на модель: 1
РВД6-1SC-М14х1,5-24-4000
1
47

Номер детали на чертеже:

47

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-4000-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-4000-0-90
1
48

Номер детали на чертеже:

48

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-4500-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-4500-0-90
1
49

Номер детали на чертеже:

49

Рукав высокого давления

Заводской номер: РВД10-2SC-М18х1,5-24-800-0-90 Количество на модель: 1
РВД10-2SC-М18х1,5-24-800-0-90
1
50

Номер детали на чертеже:

50

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-1500-0-45 Количество на модель: 2
РВД12-2SC-М22х1,5-24-1500-0-45
2
51

Номер детали на чертеже:

51

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-1700-90-90/90 Количество на модель: 1
РВД12-2SC-М22х1,5-24-1700-90-90/90
1
52

Номер детали на чертеже:

52

Рукав высокого давления

Заводской номер: РВД20-4SH-M36x2-24-580-0-45 Количество на модель: 1
РВД20-4SH-M36x2-24-580-0-45
1
53

Номер детали на чертеже:

53

Тройник

Заводской номер: ET08LOMDCF Количество на модель: 2
ET08LOMDCF
2
54

Номер детали на чертеже:

54

Тройник

Заводской номер: EL15LOMDCF Количество на модель: 1
EL15LOMDCF
1
55

Номер детали на чертеже:

55

Тройник

Заводской номер: ET15LOMDCF Количество на модель: 1
ET15LOMDCF
1
56

Номер детали на чертеже:

56

Угольник

Заводской номер: EW12LOMDCF Количество на модель: 1
EW12LOMDCF
1
57

Номер детали на чертеже:

57

Угольник

Заводской номер: EW25SOMDCF Количество на модель: 2
EW25SOMDCF
2
58

Номер детали на чертеже:

58

Штуцер

Заводской номер: GE15LMEDOMDCF Количество на модель: 2
GE15LMEDOMDCF
2
59

Номер детали на чертеже:

59

Штуцер

Заводской номер: SV15LOMDCF Количество на модель: 1
SV15LOMDCF
1
