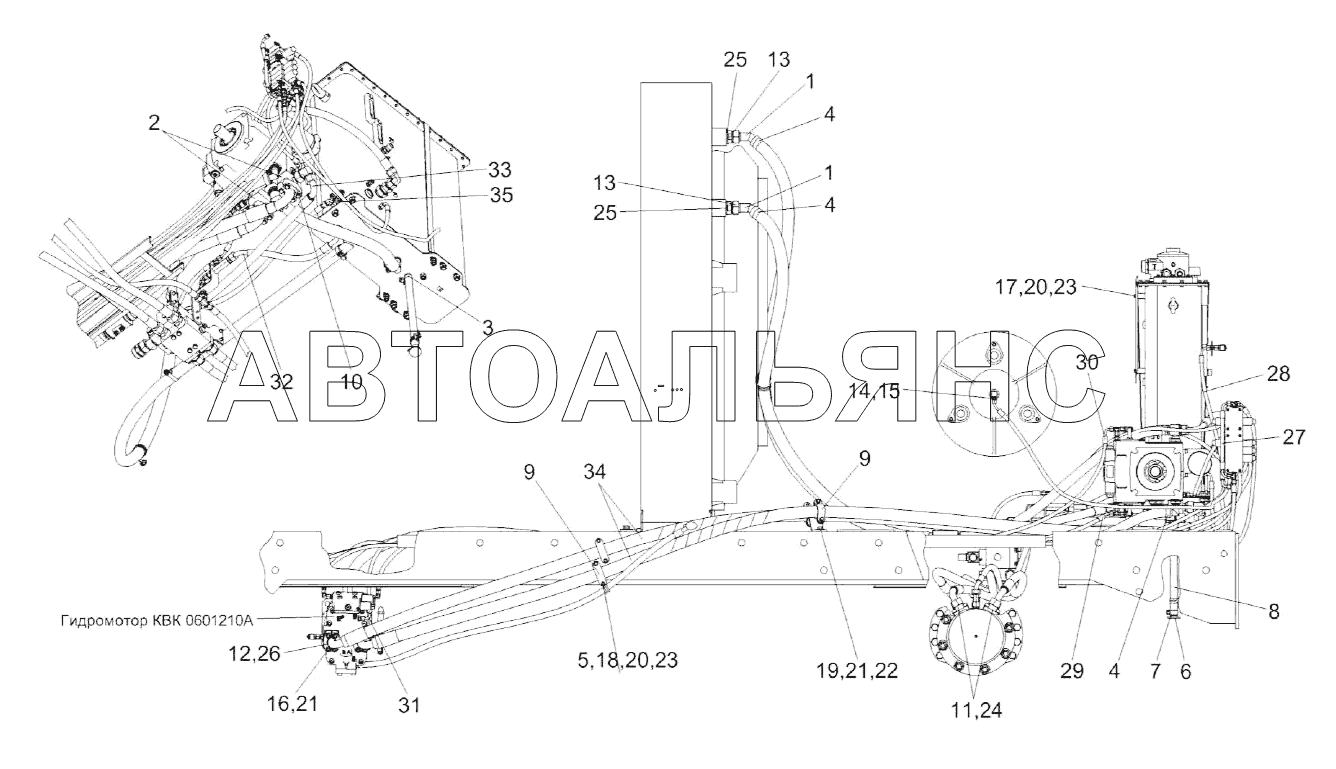

Гидросистема привода ходовой части КВК 0601000Б (вид сбоку) КВК-8060. Каталог 2017г.

Установка трапа и ограждений КВК 0175000 (лист 2) КВК-8060 Гидросистема привода ходовой части КВК 0601000Б (вид сверху) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода ходовой части

Заводской номер: КВК0601000Б Количество на модель: 1
КВК0601000Б
1
1

Номер детали на чертеже:

1

Угольник

Заводской номер: КВК0601370 Количество на модель: 2
КВК0601370
2
2

Номер детали на чертеже:

2

Фланец

Заводской номер: КВК0601510 Количество на модель: 2
КВК0601510
2
3

Номер детали на чертеже:

3

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 1
А23.02.160
1
4

Номер детали на чертеже:

4

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 10
А23.02.170
10
5

Номер детали на чертеже:

5

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 1
КГС0115770-02
1
6

Номер детали на чертеже:

6

Пробка

Заводской номер: УЭС0400130 Количество на модель: 1
УЭС0400130
1
7

Номер детали на чертеже:

7

Хомут стяжной

Заводской номер: УЭС0400590 Количество на модель: 1
УЭС0400590
1
8

Номер детали на чертеже:

8

Рукав

Заводской номер: РНД0200012-29 Количество на модель: 1
РНД0200012-29
1
9

Номер детали на чертеже:

9

Прижим

Заводской номер: КВК0601435 Количество на модель: 4
КВК0601435
4
10

Номер детали на чертеже:

10

Полуфланец 6000-1 1/4

Заводской номер: КВК0601604 Количество на модель: 4
КВК0601604
4
11

Номер детали на чертеже:

11

Фланец

Заводской номер: КВК0601627-01 Количество на модель: 4
КВК0601627-01
4
12

Номер детали на чертеже:

12

Полуфланец

Заводской номер: КВК0604608А Количество на модель: 4
КВК0604608А
4
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: КВС-2-0601602А Количество на модель: 2
КВС-2-0601602А
2
14

Номер детали на чертеже:

14

Кольцо

Заводской номер: КИС0118008Б Количество на модель: 1
КИС0118008Б
1
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: КПК0800602 Количество на модель: 1
КПК0800602
1
16

Номер детали на чертеже:

16

Винт

Заводской номер: УЭС-7-0601619 Количество на модель: 8
УЭС-7-0601619
8
17

Номер детали на чертеже:

17

Болт

Заводской номер: БолтМ8-6eх16–7796 Количество на модель: 6
БолтМ8-6eх16–7796
6
18

Номер детали на чертеже:

18

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 10
БолтМ8-6eх25-7796
10
19

Номер детали на чертеже:

19

Болт М12-6eх30-7796

Заводской номер: БолтМ12-6eх30-7796 Количество на модель: 1
БолтМ12-6eх30-7796
1
20

Номер детали на чертеже:

20

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 17
Шайба8Т.65Г-6402
17
21

Номер детали на чертеже:

21

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 27
Шайба12Т.65Г-6402
27
22

Номер детали на чертеже:

22

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 10
ШайбаC12.01-6958
10
23

Номер детали на чертеже:

23

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 6
ШайбаC.8.01-11371
6
24

Номер детали на чертеже:

24

Кольцо 025-030-30-2-2-18829/9833

Заводской номер: 025-030-30-2-2-18829/9833 Количество на модель: 4
025-030-30-2-2-18829/9833
4
25

Номер детали на чертеже:

25

Прокладка

Заводской номер: 48М1-23358 Количество на модель: 2
48М1-23358
2
26

Номер детали на чертеже:

26

Кольцо уплотнительное

Заводской номер: ГСТ90.00.003 Количество на модель: 2
ГСТ90.00.003
2
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-300-90-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-300-90-90
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-600-90-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-600-90-90
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-3400-0-45 Количество на модель: 1
РВД6-1SC-М14х1,5-24-3400-0-45
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-3400-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-3400-0-90
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-3900-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-3900-0-90
1
32

Номер детали на чертеже:

32

Рукав высокого давления

Заводской номер: РВД16-2SC-М26х1,5-24-480-90-45/90 Количество на модель: 1
РВД16-2SC-М26х1,5-24-480-90-45/90
1
33

Номер детали на чертеже:

33

Рукав высокого давления

Заводской номер: РВД20-4SH-М36х2-24-850-90-90/200 Количество на модель: 1
РВД20-4SH-М36х2-24-850-90-90/200
1
34

Номер детали на чертеже:

34

Рукав высокого давления

Заводской номер: РВД31-4SH-SAEj518/6000-1dm-1.1/4dm-3450-90-90/70 Количество на модель: 2
РВД31-4SH-SAEj518/6000-1dm-1.1/4dm-3450-90-90/70
2
35

Номер детали на чертеже:

35

Угольник

Заводской номер: EW12LOMDCF Количество на модель: 2
EW12LOMDCF
2
