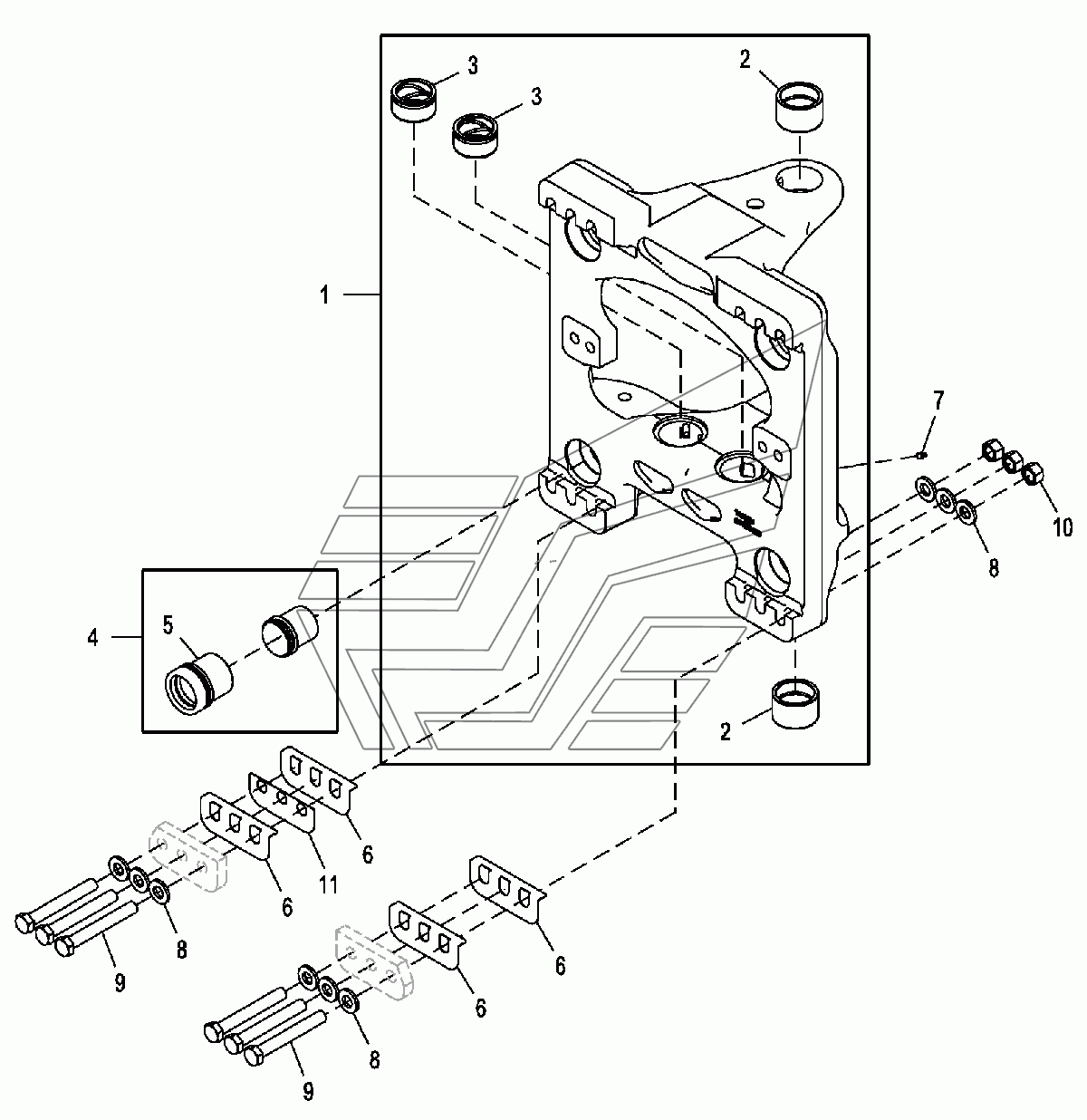

Раздвижная рама (232970-) JD-325SK. Каталог 2015г.

Фиксатор стрелы обратной лопаты JD-325SK Управление блокировкой стрелы и боковым смещением — ковш с увеличенным вылетом, сервоуправление JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Комплект уплотнений

Заводской номер: AT392846 Количество на модель: 1
AT392846
1
1

Номер детали на чертеже:

1

Рама

Заводской номер: AT423554 Количество на модель: 1
AT423554
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: T154621 Количество на модель: 2
T154621
2
3

Номер детали на чертеже:

3

Втулка

Заводской номер: T261854 Количество на модель: 2
T261854
2
4

Номер детали на чертеже:

4

Гидравлический цилиндр

Заводской номер: AT390236 Количество на модель: 4
AT390236
4
5

Номер детали на чертеже:

5

Гильза

Заводской номер: AT390237 Количество на модель: 1
AT390237
1
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: T320394 Количество на модель: 4
T320394
4
7

Номер детали на чертеже:

7

Смазочная арматура

Заводской номер: T162396 Количество на модель: 2
T162396
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 24M7243 Количество на модель: 24
24M7243
24
9

Номер детали на чертеже:

9

Винт с головкой

Заводской номер: 19M7782 Количество на модель: 12
19M7782
12
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 14M7278 Количество на модель: 12
14M7278
12
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: T334285 Количество на модель: 2
T334285
2
