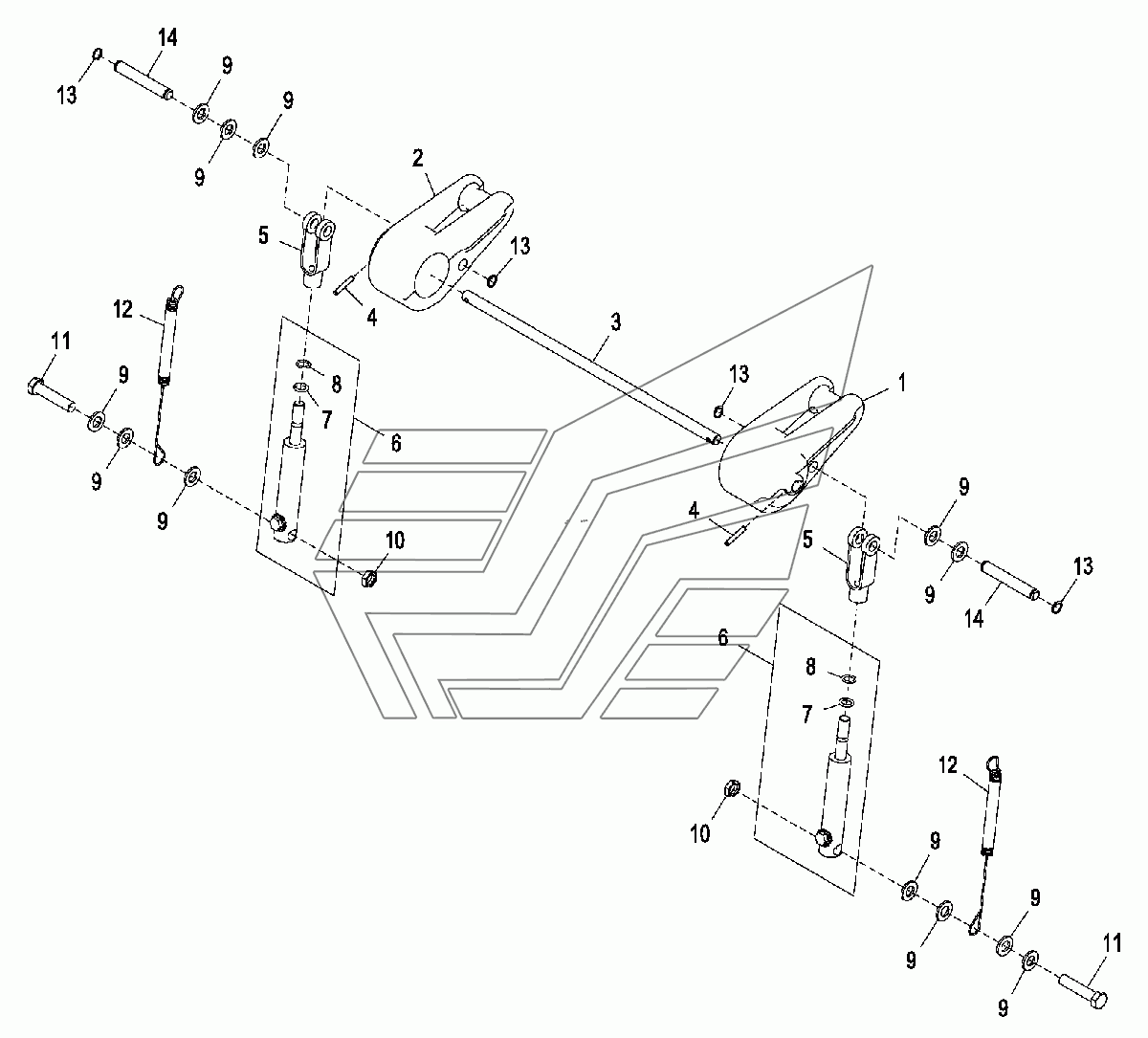

Фиксатор стрелы обратной лопаты JD-325SK. Каталог 2015г.

Стопорный клапан поворотного механизма JD-325SK Раздвижная рама (232970-) JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блокировка

Заводской номер: TT216648 Количество на модель: 1
TT216648
1
2

Номер детали на чертеже:

2

Блокировка

Заводской номер: TT216647 Количество на модель: 1
TT216647
1
3

Номер детали на чертеже:

3

Штифт

Заводской номер: T160515 Количество на модель: 1
T160515
1
4

Номер детали на чертеже:

4

Пружинный шплинт

Заводской номер: 34M7141 Количество на модель: 2
34M7141
2
5

Номер детали на чертеже:

5

Вилка

Заводской номер: T121474 Количество на модель: 2
T121474
2
6

Номер детали на чертеже:

6

Гидравлический цилиндр

Заводской номер: AH171683 Количество на модель: 2
AH171683
2
7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: R394R Количество на модель: 1
R394R
1
8

Номер детали на чертеже:

8

Защитное кольцо

Заводской номер: N132177 Количество на модель: 1
N132177
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 24M7047 Количество на модель: 12
24M7047
12
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 14M7415 Количество на модель: 2
14M7415
2
11

Номер детали на чертеже:

11

Винт с головкой

Заводской номер: 19M7362 Количество на модель: 2
19M7362
2
12

Номер детали на чертеже:

12

Пружина

Заводской номер: T160590 Количество на модель: 2
T160590
2
13

Номер детали на чертеже:

13

Пружинное кольцо

Заводской номер: T161598 Количество на модель: 4
T161598
4
14

Номер детали на чертеже:

14

Штифт

Заводской номер: TT216680 Количество на модель: 2
TT216680
2
Стопорный клапан поворотного механизма JD-325SK Раздвижная рама (232970-) JD-325SK
