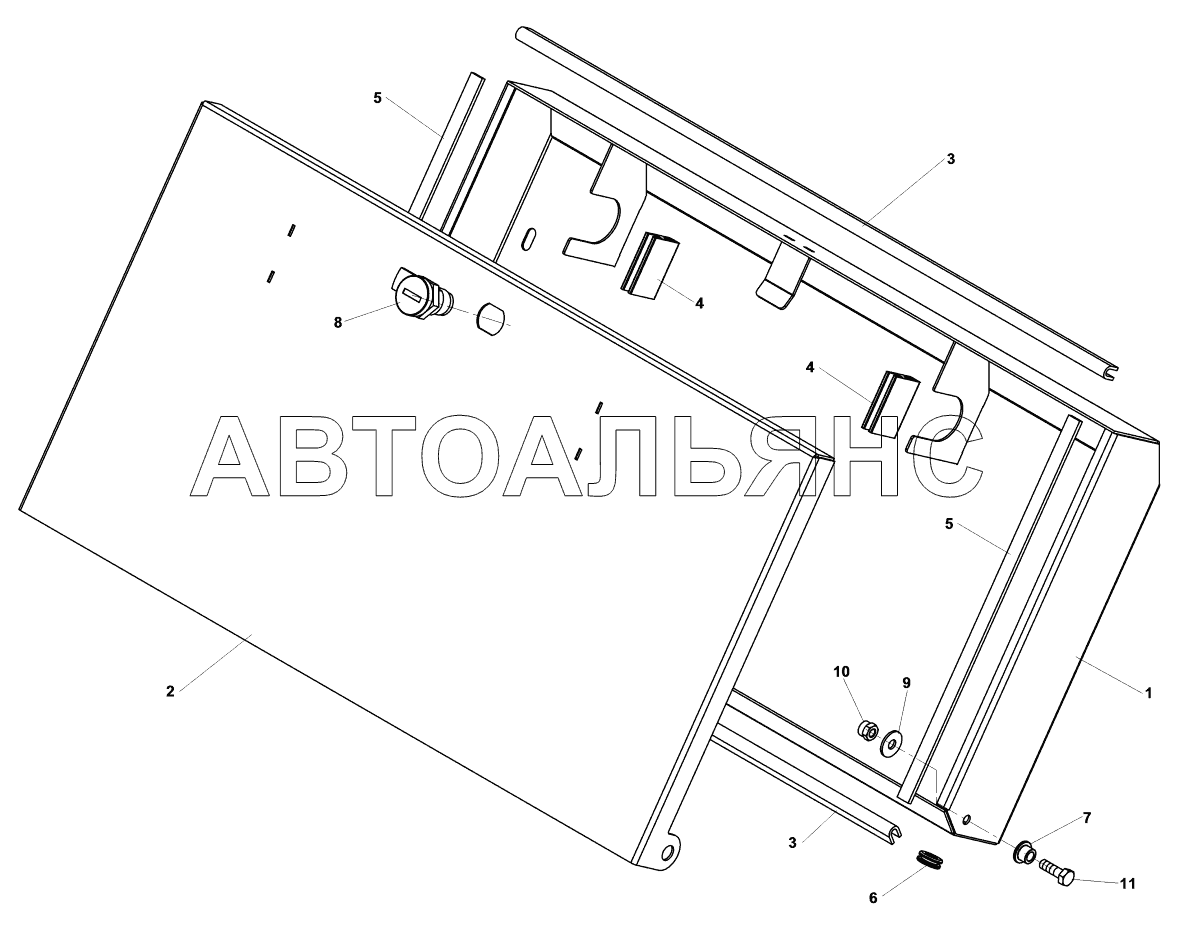

Folding box AV 70X. Каталог 2013г.

Railing AV 70X Roof AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Box

Заводской номер: 4-09410A Количество на модель: 1
4-09410A
1
1

Номер детали на чертеже:

1

Box

Заводской номер: 4-09412A Количество на модель: 1
4-09412A
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 4-09411A Количество на модель: 1
4-09411A
1
3

Номер детали на чертеже:

3

Rubber profile

Заводской номер: 4-6150020021 Количество на модель:
4-6150020021
4

Номер детали на чертеже:

4

Profile

Заводской номер: 4-6150020025 Количество на модель:
4-6150020025
5

Номер детали на чертеже:

5

Adhesive tape

Заводской номер: 4-6120070106 Количество на модель:
4-6120070106
6

Номер детали на чертеже:

6

ПРОХОДНОЙ ИЗОЛЯТ

Заводской номер: 4-6160100160 Количество на модель: 2
4-6160100160
2
7

Номер детали на чертеже:

7

Sliding bearing

Заводской номер: 4-5358570080 Количество на модель: 2
4-5358570080
2
8

Номер детали на чертеже:

8

Tongue lock

Заводской номер: 4-9500001016 Количество на модель: 1
4-9500001016
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4-3172900066 Количество на модель: 2
4-3172900066
2
10

Номер детали на чертеже:

10

Nut

Заводской номер: 4-3149200060 Количество на модель: 2
4-3149200060
2
11

Номер детали на чертеже:

11

Hexagon head screw

Заводской номер: 4-3002506020 Количество на модель: 2
4-3002506020
2
