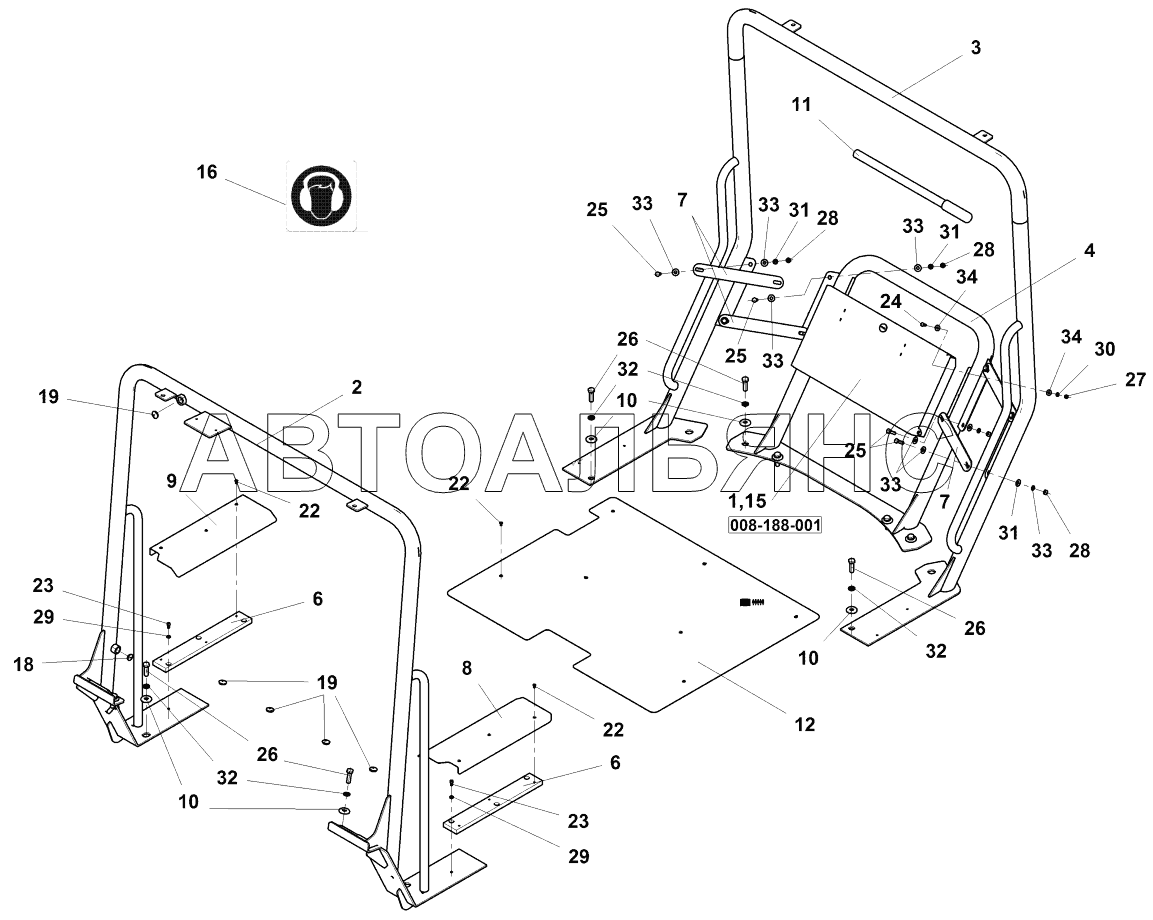

Railing AV 70X. Каталог 2013г.

Equipment cover AV 70X Folding box AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Railing

Заводской номер: 4-13839 Количество на модель: 1
4-13839
1
1

Номер детали на чертеже:

1

Folding box

Заводской номер: 4-S09410A Количество на модель: 1
4-S09410A
1
2

Номер детали на чертеже:

2

Supporting frame

Заводской номер: 4-13836 Количество на модель: 1
4-13836
1
3

Номер детали на чертеже:

3

Supporting frame

Заводской номер: 4-13837 Количество на модель: 1
4-13837
1
4

Номер детали на чертеже:

4

Supporting frame

Заводской номер: 4-13838 Количество на модель: 1
4-13838
1
6

Номер детали на чертеже:

6

Flat

Заводской номер: 4-09424A Количество на модель: 2
4-09424A
2
7

Номер детали на чертеже:

7

Collecting plate

Заводской номер: 4-13851 Количество на модель: 4
4-13851
4
8

Номер детали на чертеже:

8

Plate

Заводской номер: 4-13849 Количество на модель: 1
4-13849
1
9

Номер детали на чертеже:

9

Plate

Заводской номер: 4-13850 Количество на модель: 1
4-13850
1
10

Номер детали на чертеже:

10

Washer

Заводской номер: 4-08313A Количество на модель: 12
4-08313A
12
11

Номер детали на чертеже:

11

Hand lever

Заводской номер: 4-14288 Количество на модель: 1
4-14288
1
12

Номер детали на чертеже:

12

Floor

Заводской номер: 4-12353A Количество на модель: 1
4-12353A
1
15

Номер детали на чертеже:

15

Key

Заводской номер: 4-9500001014 Количество на модель: 1
4-9500001014
1
16

Номер детали на чертеже:

16

Symbol

Заводской номер: 4-6531012408 Количество на модель: 1
4-6531012408
1
18

Номер детали на чертеже:

18

Plug

Заводской номер: 4-5358570060 Количество на модель: 1
4-5358570060
1
19

Номер детали на чертеже:

19

Plug

Заводской номер: 4-5358570002 Количество на модель: 5
4-5358570002
5
22

Номер детали на чертеже:

22

Countersunk screw

Заводской номер: 4-3115105010 Количество на модель: 13
4-3115105010
13
23

Номер детали на чертеже:

23

Socket head cap screw

Заводской номер: 4-3114306012 Количество на модель: 6
4-3114306012
6
24

Номер детали на чертеже:

24

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 6
4-3002506016
6
25

Номер детали на чертеже:

25

Hexagon head screw

Заводской номер: 4-3002508025 Количество на модель: 8
4-3002508025
8
26

Номер детали на чертеже:

26

Hexagon head screw

Заводской номер: 4-3002512040 Количество на модель: 12
4-3002512040
12
27

Номер детали на чертеже:

27

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 6
4-3048500060
6
28

Номер детали на чертеже:

28

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 8
4-3048500080
8
29

Номер детали на чертеже:

29

Washer

Заводской номер: 4-3170200064 Количество на модель: 6
4-3170200064
6
30

Номер детали на чертеже:

30

Spring washer

Заводской номер: 4-3900017060 Количество на модель: 6
4-3900017060
6
31

Номер детали на чертеже:

31

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 8
4-3900017080
8
32

Номер детали на чертеже:

32

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 12
4-3900017120
12
33

Номер детали на чертеже:

33

Washer

Заводской номер: 4-3172900090 Количество на модель: 16
4-3172900090
16
34

Номер детали на чертеже:

34

Washer

Заводской номер: 4-3172900066 Количество на модель: 12
4-3172900066
12
