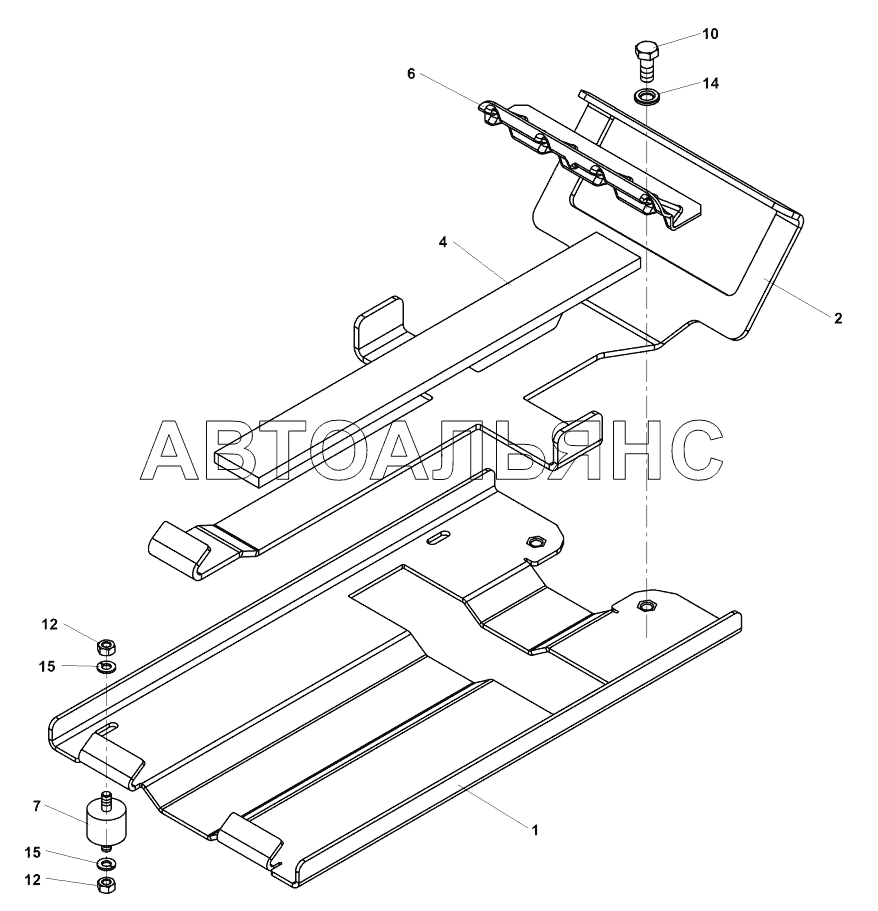

Battery mounting AV 70X. Каталог 2013г.

Fuel tank AV 70X Tread AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Storage battery

Заводской номер: 4-07870A Количество на модель: 1
4-07870A
1
1

Номер детали на чертеже:

1

Plate

Заводской номер: 4-11925A Количество на модель: 1
4-11925A
1
2

Номер детали на чертеже:

2

Pull rod

Заводской номер: 4-10811A Количество на модель: 1
4-10811A
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 4-10815A Количество на модель: 1
4-10815A
1
6

Номер детали на чертеже:

6

Holder

Заводской номер: 4-5358010095 Количество на модель: 1
4-5358010095
1
7

Номер детали на чертеже:

7

Rubber mount

Заводской номер: 4-6160070611 Количество на модель: 4
4-6160070611
4
10

Номер детали на чертеже:

10

Hexagon head screw

Заводской номер: 4-3002508020 Количество на модель: 2
4-3002508020
2
12

Номер детали на чертеже:

12

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 8
4-3048500060
8
14

Номер детали на чертеже:

14

Washer

Заводской номер: 4-3170600080 Количество на модель: 2
4-3170600080
2
15

Номер детали на чертеже:

15

Spring washer

Заводской номер: 4-3900017060 Количество на модель: 8
4-3900017060
8
