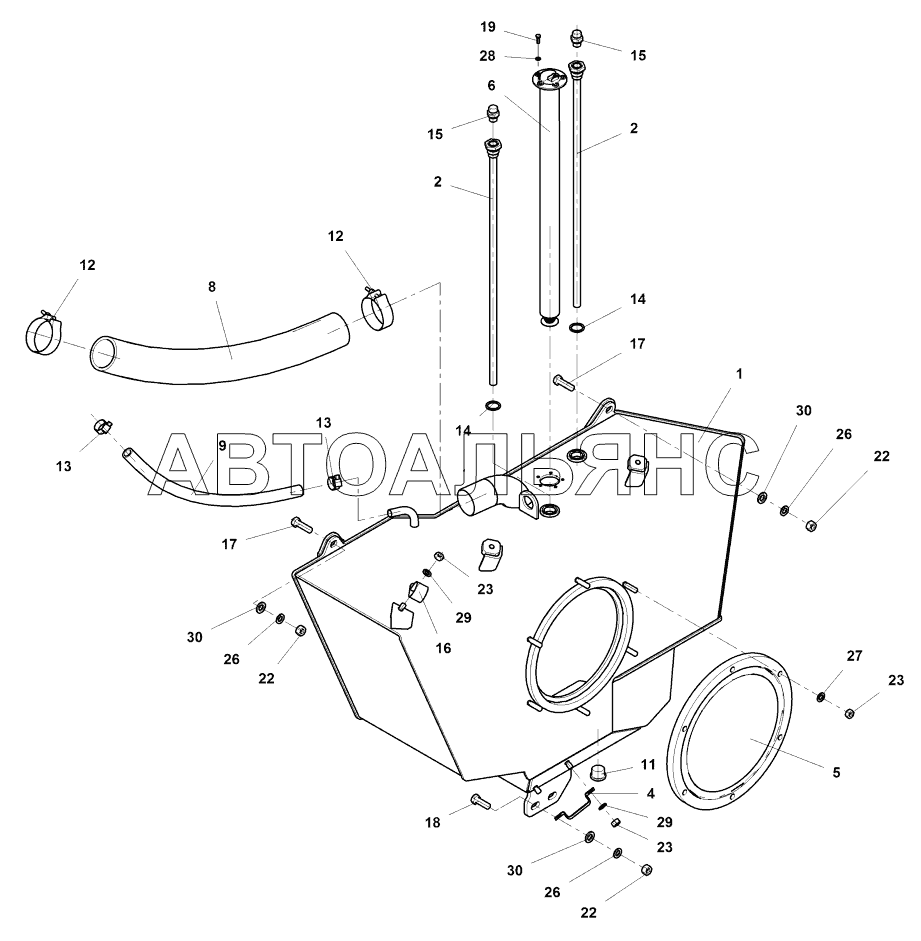

Fuel tank AV 70X. Каталог 2013г.

Cover AV 70X Battery mounting AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Fuel tank

Заводской номер: 4-07609A Количество на модель: 1
4-07609A
1
1

Номер детали на чертеже:

1

Fuel tank

Заводской номер: 4-07610A Количество на модель: 1
4-07610A
1
2

Номер детали на чертеже:

2

Pipe

Заводской номер: 4-07621A Количество на модель: 2
4-07621A
2
4

Номер детали на чертеже:

4

Clip

Заводской номер: 4-07310A Количество на модель: 1
4-07310A
1
5

Номер детали на чертеже:

5

Cover

Заводской номер: 4-9512000353 Количество на модель: 1
4-9512000353
1
6

Номер детали на чертеже:

6

Float

Заводской номер: 4-5358120076 Количество на модель: 1
4-5358120076
1
8

Номер детали на чертеже:

8

Hose

Заводской номер: 4-6160090556 Количество на модель:
4-6160090556
9

Номер детали на чертеже:

9

Hose

Заводской номер: 4-6160084061 Количество на модель:
4-6160084061
11

Номер детали на чертеже:

11

Sealing plug

Заводской номер: 4-5160670073 Количество на модель: 1
4-5160670073
1
12

Номер детали на чертеже:

12

Hose clamp

Заводской номер: 4-5531020062 Количество на модель: 2
4-5531020062
2
13

Номер детали на чертеже:

13

Hose clamp

Заводской номер: 4-5531020074 Количество на модель: 2
4-5531020074
2
14

Номер детали на чертеже:

14

Sealing ring

Заводской номер: 4-6090010417 Количество на модель: 2
4-6090010417
2
15

Номер детали на чертеже:

15

Screwed connection

Заводской номер: 4-5160650059 Количество на модель: 2
4-5160650059
2
16

Номер детали на чертеже:

16

Clip

Заводской номер: 4-5160572175 Количество на модель: 1
4-5160572175
1
17

Номер детали на чертеже:

17

Hexagon head screw

Заводской номер: 4-3002512040 Количество на модель: 2
4-3002512040
2
18

Номер детали на чертеже:

18

Hexagon head screw

Заводской номер: 4-3002512035 Количество на модель: 2
4-3002512035
2
19

Номер детали на чертеже:

19

Hexagon head screw

Заводской номер: 4-3002505016 Количество на модель: 5
4-3002505016
5
22

Номер детали на чертеже:

22

Hexagon nut

Заводской номер: 4-3048500120 Количество на модель: 4
4-3048500120
4
23

Номер детали на чертеже:

23

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 9
4-3048500100
9
26

Номер детали на чертеже:

26

Washer

Заводской номер: 4-3170600130 Количество на модель: 4
4-3170600130
4
27

Номер детали на чертеже:

27

Washer

Заводской номер: 4-3170600100 Количество на модель: 6
4-3170600100
6
28

Номер детали на чертеже:

28

Washer

Заводской номер: 4-3170200053 Количество на модель: 5
4-3170200053
5
29

Номер детали на чертеже:

29

Spring washer

Заводской номер: 4-3900017100 Количество на модель: 3
4-3900017100
3
30

Номер детали на чертеже:

30

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 4
4-3900017120
4
