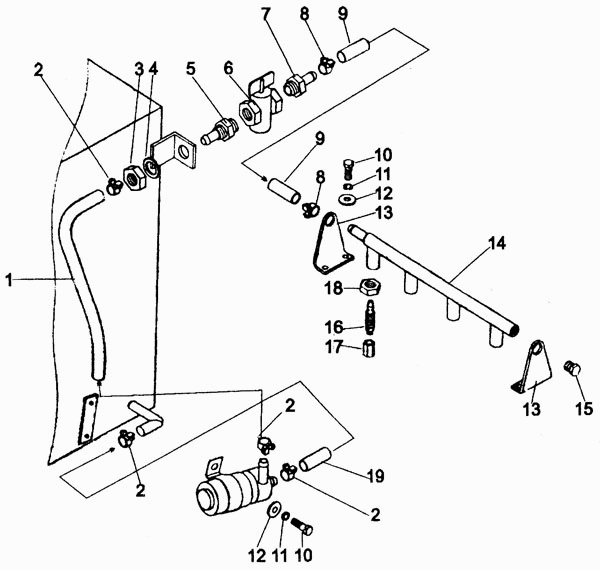

Система орошения Амкодор-8047А. Каталог 2007г.

Система орошения Амкодор-8047А Гидросистема Амкодор-8047А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукав (1100 мм)

Заводской номер: 16х25-1.6.10362 Количество на модель: 1
16х25-1.6.10362
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: УДГ-08.20.000 Количество на модель: 4
УДГ-08.20.000
4
3

Номер детали на чертеже:

3

Гайка

Заводской номер: М24.5916 Количество на модель: 1
М24.5916
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 24.11371 Количество на модель: 1
24.11371
1
5

Номер детали на чертеже:

5

Штуцер

Заводской номер: 8047.30.00.007 Количество на модель: 1
8047.30.00.007
1
6

Номер детали на чертеже:

6

Кран

Заводской номер: 15.2607-410 Количество на модель: 1
15.2607-410
1
7

Номер детали на чертеже:

7

Штуцер

Заводской номер: 8047.30.00.006 Количество на модель: 1
8047.30.00.006
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: УДГ-08.10.000 Количество на модель: 2
УДГ-08.10.000
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: М8х16.7796 Количество на модель: 6
М8х16.7796
6
11

Номер детали на чертеже:

11

Шайба

Заводской номер: М8.6402 Количество на модель: 6
М8.6402
6
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 8.11371 Количество на модель: 6
8.11371
6
13

Номер детали на чертеже:

13

Уголок

Заводской номер: 8047.30.00.003 Количество на модель: 2
8047.30.00.003
2
14

Номер детали на чертеже:

14

Трубопровод

Заводской номер: 8047.30.02.000 Количество на модель: 1
8047.30.02.000
1
15

Номер детали на чертеже:

15

Заглушка

Заводской номер: УДГ.09.03.002 Количество на модель: 1
УДГ.09.03.002
1
16

Номер детали на чертеже:

16

Золотник

Заводской номер: 8047.30.00.001 Количество на модель: 4
8047.30.00.001
4
17

Номер детали на чертеже:

17

Насадок

Заводской номер: 8047.30.00.002 Количество на модель: 4
8047.30.00.002
4
18

Номер детали на чертеже:

18

Гайка

Заводской номер: М16х1,5.5915 Количество на модель: 4
М16х1,5.5915
4
