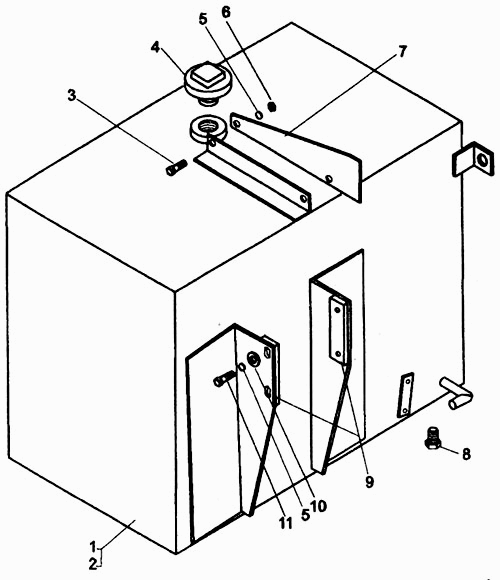

Система орошения Амкодор-8047А. Каталог 2007г.

Система орошения Амкодор-8047А Система орошения Амкодор-8047А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак

Заводской номер: 8047.30.01.000 Количество на модель: 1
8047.30.01.000
1
2

Номер детали на чертеже:

2

Бак

Заводской номер: 8047.30.01.000-01 Количество на модель: 1
8047.30.01.000-01
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: М12х25.7796 Количество на модель: 2
М12х25.7796
2
4

Номер детали на чертеже:

4

Пробка

Заводской номер: Д-902.01.53.007-01 Количество на модель: 1
Д-902.01.53.007-01
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 12.6402 Количество на модель: 4
12.6402
4
6

Номер детали на чертеже:

6

Гайка

Заводской номер: М12.5915 Количество на модель: 4
М12.5915
4
7

Номер детали на чертеже:

7

Ребро

Заводской номер: 8047.30.00.008 Количество на модель: 1
8047.30.00.008
1
8

Номер детали на чертеже:

8

Пробка

Заводской номер: 8047.30.00.009 Количество на модель: 1
8047.30.00.009
1
9

Номер детали на чертеже:

9

Планка

Заводской номер: 8047.30.00.004 Количество на модель: 2
8047.30.00.004
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 12.11371 Количество на модель: 4
12.11371
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: М12х20.7796 Количество на модель: 4
М12х20.7796
4
