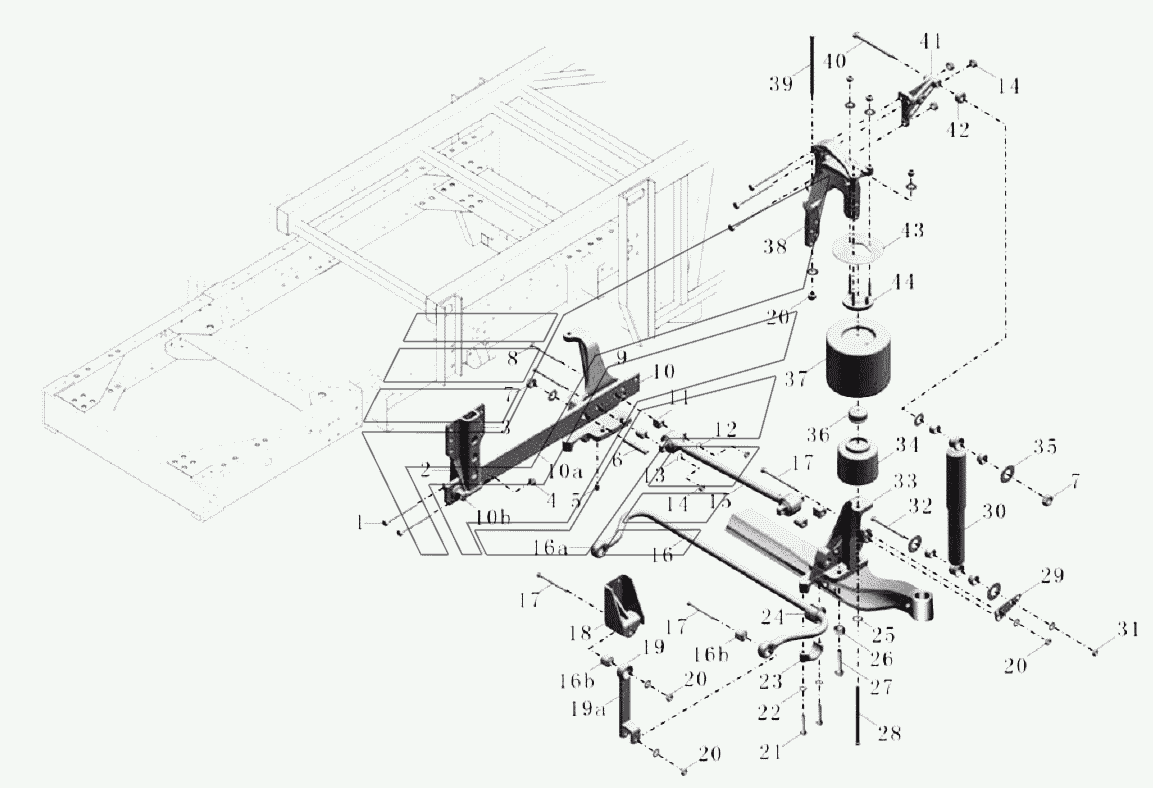

Подвеска передняя в сборе (пневморессора резиновая) Автобус ZK6899HA. Каталог 2008г.

Тормоз переднего вала Автобус ZK6899HA Подвеска задняя в сборе (пневморессора резиновая) Автобус ZK6899HA

Вид отображения:

Детали справа

По ширине экрана

44

31

30

29

28

27

26

25

24

23

22

32

33

43

42

41

40

39

38

37

36

35

34

21

20

19a

10a

10

9

Q150B14130TD3

7

6

5

4

3

2

10b

11

19

18

17

16b

16a

16

15

14

13

12

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Уплотнительное основание в сборе

Заводской номер: 2930-00273 Количество на модель: 2

2930-00273

2

Номер детали на чертеже:

Шестигранная гайка

Заводской номер: Q340B16T13D3 Количество на модель: 4

Q340B16T13D3

4

Номер детали на чертеже:

Амортизатор передний в сборе

Заводской номер: 2905-00359 Количество на модель: 2

2905-00359

2

Номер детали на чертеже:

Кронштейн амортизатора нижний

Заводской номер: 2905-00107 Количество на модель: 2

2905-00107

2

Номер детали на чертеже:

Шестигранный болт-тонкая резьба

Заводской номер: Q151C1880TD3 Количество на модель: 2

Q151C1880TD3

2

Номер детали на чертеже:

Шестигранный болт-тонкая резьба

Заводской номер: Q151B2080TD3 Количество на модель: 4

Q151B2080TD3

4

Номер детали на чертеже:

Фланцевая гайка

Заводской номер: 9401-03197 Количество на модель: 4

9401-03197

4

Номер детали на чертеже:

Тяжелая шайба пружины

Заводской номер: Q40520D3 Количество на модель: 4

Q40520D3

4

Номер детали на чертеже:

Втулка

Заводской номер: 2906-00290 Количество на модель: 2

2906-00290

2

Номер детали на чертеже:

Крышка втулки стабилизатора

Заводской номер: 2901-00384 Количество на модель: 2

2901-00384

2

Номер детали на чертеже:

Пружинная шайба

Заводской номер: Q40314D3 Количество на модель: 4

Q40314D3

4

Номер детали на чертеже:

Шестигранный болт

Заводской номер: Q150B16110TD3 Количество на модель: 2

Q150B16110TD3

2

Номер детали на чертеже:

Кронштейн резиновой пневморессоры нижний

Заводской номер: 2930-00510 Количество на модель: 1

2930-00510

1

Номер детали на чертеже:

Накладка

Заводской номер: 2930-00272 Количество на модель: 2

2930-00272

2

Номер детали на чертеже:

Соединительная втулка верхнего штифта амортизатора

Заводской номер: 2905-00110 Количество на модель: 2

2905-00110

2

Номер детали на чертеже:

Кронштейн переднего амортизатора верхний

Заводской номер: 2905-00106 Количество на модель: 2

2905-00106

2

Номер детали на чертеже:

Штифт амортизатора верхний

Заводской номер: 2915-00073 Количество на модель: 2

2915-00073

2

Номер детали на чертеже:

Установочный штифт верхнего кронштейна передней резиновой пневморессоры

Заводской номер: 2930-00108 Количество на модель: 2

2930-00108

2

Номер детали на чертеже:

Кронштейн передней резиновой пневморессоры верхний

Заводской номер: 2930-00117 Количество на модель: 2

2930-00117

2

Номер детали на чертеже:

Пневморессора резиновая

Заводской номер: 2935-00083 Количество на модель: 1

2935-00083

1

Номер детали на чертеже:

Отбойник дверцы моторного отсека

Заводской номер: 2920-00009 Количество на модель: 1

2920-00009

1

Номер детали на чертеже:

Прокладка заднего амортизатора

Заводской номер: 2915-00009 Количество на модель: 2

2915-00009

2

Номер детали на чертеже:

Основание резиновой пневморессоры

Заводской номер: 2930-00599 Количество на модель: 1

2930-00599

1

Номер детали на чертеже:

Шестигранный болт-тонкая резьба

Заводской номер: Q151B1470TD3 Количество на модель: 4

Q151B1470TD3

4

Номер детали на чертеже:

Фланцевая гайка

Заводской номер: 9401-00365 Количество на модель: 1

9401-00365

1

Номер детали на чертеже:

Опорный стержень

Заводской номер: 2906-00388 Количество на модель: 1

2906-00388

1

Номер детали на чертеже:

Направляющий рычаг

Заводской номер: 2902-00236 Количество на модель: 1

2902-00236

1

Номер детали на чертеже:

Направляющий рычаг в сборе

Заводской номер: 2902-00237 Количество на модель: 2

2902-00237

2

Номер детали на чертеже:

Кронштейн резиновой пневморессоры нижний

Заводской номер: 2930-00511 Количество на модель: 1

2930-00511

1

Номер детали на чертеже:

Шестигранный болт

Заводской номер: Q150B14130TD3 Количество на модель: 1

Q150B14130TD3

1

Номер детали на чертеже:

Фланцевая гайка

Заводской номер: 9401-03198 Количество на модель: 2

9401-03198

2

Номер детали на чертеже:

Штифт

Заводской номер: 2930-00603 Количество на модель: 2

2930-00603

2

Номер детали на чертеже:

Установочный штифт

Заводской номер: 2901-00060 Количество на модель: 2

2901-00060

2

Номер детали на чертеже:

Фланцевая гайка

Заводской номер: 9401-03195 Количество на модель: 4

9401-03195

4

Номер детали на чертеже:

Передний кронштейн направляющего рычага 2

Заводской номер: 2904-00092 Количество на модель: 2

2904-00092

2

Номер детали на чертеже:

Передний кронштейн направляющего рычага 1

Заводской номер: 2904-00091 Количество на модель: 2

2904-00091

2

Номер детали на чертеже:

Резиновый подшипник проушины

Заводской номер: 2902-00235 Количество на модель: 1

2902-00235

1

Номер детали на чертеже:

Втулка

Заводской номер: 2930-00123 Количество на модель: 4

2930-00123

4

Номер детали на чертеже:

Кронштейн стабилизатора поперечной устойчивости в сборе

Заводской номер: 2906-00396 Количество на модель: 2

2906-00396

2

Номер детали на чертеже:

Крепление стабилизатора поперечной устойчивости

Заводской номер: 2906-00228 Количество на модель: 2

2906-00228

2

Номер детали на чертеже:

Шестигранный болт

Заводской номер: Q150B1695TD3 Количество на модель: 6

Q150B1695TD3

6

Номер детали на чертеже:

Втулка опорного стержня

Заводской номер: 2906-00105 Количество на модель: 2

2906-00105

2

Номер детали на чертеже:

Стабилизатор поперечной устойчивости

Заводской номер: 2906-00404 Количество на модель: 1

2906-00404

1

Номер детали на чертеже:

Стабилизатор поперечной устойчивости в сборе

Заводской номер: 2906-00405 Количество на модель: 1

2906-00405

1

Номер детали на чертеже:

Горизонтальная штанга

Заводской номер: 2909-00028 Количество на модель: 1

2909-00028

1

Номер детали на чертеже:

Фланцевая гайка SPL, M14-10, SPL

Заводской номер: 9401-00364 Количество на модель: 1

9401-00364

1

Номер детали на чертеже:

U-образная регулируемая прокладка

Заводской номер: 2930-00449 Количество на модель: 2

2930-00449

2

Номер детали на чертеже:

U-образная регулируемая прокладка

Заводской номер: 2930-00448 Количество на модель: 2

2930-00448

2

Номер детали на чертеже:

Шестигранный болт-тонкая резьба, M16*1.5*140

Заводской номер: Q151B16140TD3 Количество на модель: 4

Q151B16140TD3

4
