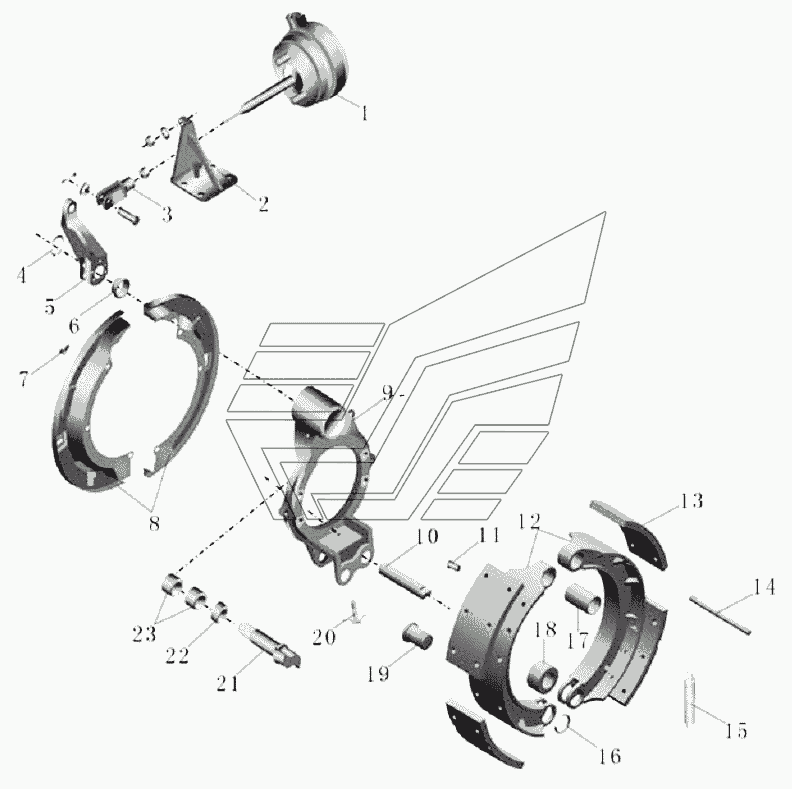

Тормоз переднего вала Автобус ZK6899HA. Каталог 2008г.

Вал передний в сборе Автобус ZK6899HA Подвеска передняя в сборе (пневморессора резиновая) Автобус ZK6899HA

Вид отображения:

Детали справа

По ширине экрана

1

1

2

2

3

4

5

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Тормозная камера передняя левая в сборе, S79YTD

Заводской номер: 3519-00222 Количество на модель: 1

3519-00222

1

1

Номер детали на чертеже:

1

Тормозная камера передняя правая в сборе, S79YTD

Заводской номер: 3519-00223 Количество на модель: 1

3519-00223

1

2

Номер детали на чертеже:

2

Кронштейн передней тормозной камеры-левый, DF

Заводской номер: 3519-00461 Количество на модель: 1

3519-00461

1

2

Номер детали на чертеже:

2

Кронштейн передней тормозной камеры-правый, DF

Заводской номер: 3519-00462 Количество на модель: 1

3519-00462

1

3

Номер детали на чертеже:

3

Сеодинительная вилка тормозной камеры

Заводской номер: 3519F-041 Количество на модель: 2

3519F-041

2

4

Номер детали на чертеже:

4

Шплинт

Заводской номер: Q500B6336 Количество на модель: 2

Q500B6336

2

5

Номер детали на чертеже:

5

Трещетка передняя правая

Заводской номер: 3554-00064 Количество на модель: 1

3554-00064

1

5

Номер детали на чертеже:

5

Трещетка передняя левая

Заводской номер: 3554-00060 Количество на модель: 1

3554-00060

1

6

Номер детали на чертеже:

6

Надставка-кулачковый вал задний

Заводской номер: 35D-02046 Количество на модель: 2

35D-02046

2

7

Номер детали на чертеже:

7

Конопачение наблюдательного глаза пыльника Q1-24S16KZ-00005

Заводской номер: 2411-00024 Количество на модель: 4

2411-00024

4

8

Номер детали на чертеже:

8

Пыльник передний, 30NS09X

Заводской номер: 3004-00096 Количество на модель: 2

3004-00096

2

9

Номер детали на чертеже:

9

Основание передней тормозной колодки-левое, DF

Заводской номер: 3004-00150 Количество на модель: 1

3004-00150

1

9

Номер детали на чертеже:

9

Основание передней тормозной колодки-правое, DF

Заводской номер: 3004-00151 Количество на модель: 1

3004-00151

1

10

Номер детали на чертеже:

10

Стальная ось передней тормозной колодки Q1-30S42B-00005

Заводской номер: 3554-00054 Количество на модель: 4

3554-00054

4

11

Номер детали на чертеже:

11

Тормозная заклепка, передняя и задняя одинаковая 8x26 30JLSZ-00001A1-B

Заводской номер: 3552-00170 Количество на модель: 80

3552-00170

80

12

Номер детали на чертеже:

12

Колодка тормозная передняя 30JLSZ-00001A1-B

Заводской номер: 3552-00169 Количество на модель: 4

3552-00169

4

13

Номер детали на чертеже:

13

Накладка тормозная задняя, DF

Заводской номер: 3552-00497 Количество на модель: 8

3552-00497

8

14

Номер детали на чертеже:

14

Установочный штифт--возвратная пружина, 30NS05H

Заводской номер: 3552-00402 Количество на модель: 4

3552-00402

4

15

Номер детали на чертеже:

15

Пружина переднего тормоза 30NS09X

Заводской номер: 3552-00332 Количество на модель: 2

3552-00332

2

16

Номер детали на чертеже:

16

Стопорное кольцо

Заводской номер: 3501N-118 Количество на модель: 4

3501N-118

4

17

Номер детали на чертеже:

17

Втулка стальной оси передней тормозной колодки 30XN61

Заводской номер: 3557-00005 Количество на модель: 4

3557-00005

4

18

Номер детали на чертеже:

18

Ролик передний

Заводской номер: 3501N-113 Количество на модель: 4

3501N-113

4

19

Номер детали на чертеже:

19

Вал роликовый-колодка тормозная

Заводской номер: 3552-00426 Количество на модель: 4

3552-00426

4

20

Номер детали на чертеже:

20

Винт

Заводской номер: 3502ZS10-134 Количество на модель: 4

3502ZS10-134

4

21

Номер детали на чертеже:

21

Кулачковый вал переднего тормоза правый 30S42ABS

Заводской номер: 3556-00046 Количество на модель: 1

3556-00046

1

21

Номер детали на чертеже:

21

Кулачковый вал переднего тормоза левый 30S42ABS

Заводской номер: 3556-00047 Количество на модель: 1

3556-00047

1

22

Номер детали на чертеже:

22

Сальник основания переднего тормоза

Заводской номер: 3004-00087 Количество на модель: 2

3004-00087

2

23

Номер детали на чертеже:

23

Втулка кронштейна кулачкового вала переднего тормоза 42

Заводской номер: 3556-00069 Количество на модель: 4

3556-00069

4
