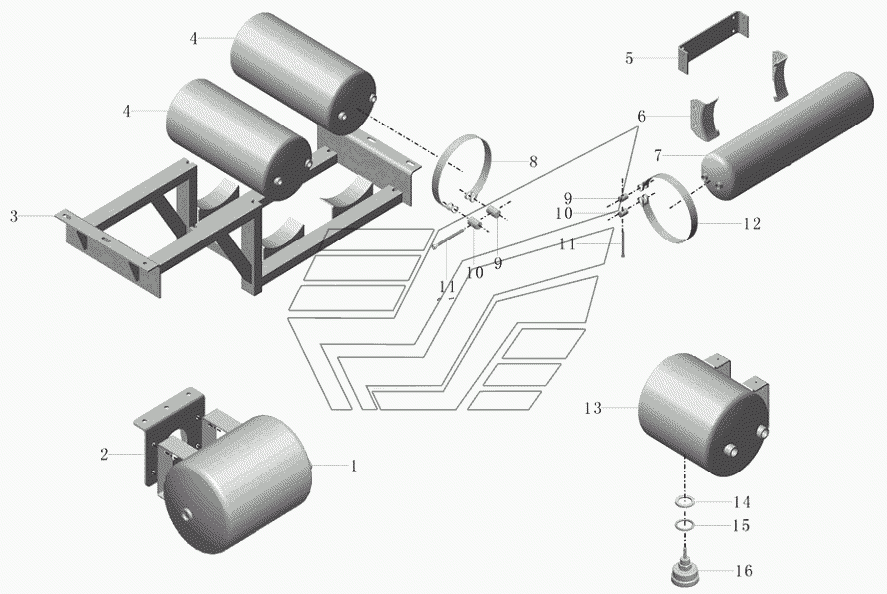

Монтаж воздушного ресивера (120163, для России, добавлять бачок воды) PD30-3513-08 Автобус ZK6852HG. Каталог 2010г.

Схема тормозного трубопровода (для России) PD30-3506-03 Автобус ZK6852HG Механизм осушителя PD30-3555-01 Автобус ZK6852HG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Воздушный ресивер

Заводской номер: 3513-00688 Количество на модель: 1
3513-00688
1
2

Номер детали на чертеже:

2

Кронштейн воздушного ресивера

Заводской номер: 3513-00822 Количество на модель: 1
3513-00822
1
3

Номер детали на чертеже:

3

Кронштейн воздушного ресивера в сборе

Заводской номер: 3513-00762 Количество на модель: 1
3513-00762
1
4

Номер детали на чертеже:

4

Воздушный ресивер

Заводской номер: 3513-00019 Количество на модель: 2
3513-00019
2
5

Номер детали на чертеже:

5

Кронштейн воздушного ресивера

Заводской номер: 3513-00542 Количество на модель: 1
3513-00542
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 3513-00255 Количество на модель: 2
3513-00255
2
7

Номер детали на чертеже:

7

Воздушный ресивер

Заводской номер: 3513-00386 Количество на модель: 1
3513-00386
1
8

Номер детали на чертеже:

8

Лента крепления в сборе

Заводской номер: 3513-00034 Количество на модель: 4
3513-00034
4
9

Номер детали на чертеже:

9

Установочная колодка

Заводской номер: 3513-00015 Количество на модель: 6
3513-00015
6
10

Номер детали на чертеже:

10

Ограничительная колодка

Заводской номер: 3513-00016 Количество на модель: 6
3513-00016
6
11

Номер детали на чертеже:

11

Внутренний шестигранный колонный болт

Заводской номер: 3513-00014 Количество на модель: 6
3513-00014
6
12

Номер детали на чертеже:

12

Лента крепления в сборе

Заводской номер: 3513-00544 Количество на модель: 2
3513-00544
2
13

Номер детали на чертеже:

13

Газосборник

Заводской номер: 3513-00505 Количество на модель: 1
3513-00505
1
14

Номер детали на чертеже:

14

Уплотнительное кольцо

Заводской номер: 3506-00159 Количество на модель: 5
3506-00159
5
15

Номер детали на чертеже:

15

О-образное уплотнительное кольцо

Заводской номер: 3506-00156 Количество на модель: 5
3506-00156
5
16

Номер детали на чертеже:

16

Автомотический клапан слива воды

Заводской номер: 3513-00141 Количество на модель: 5
3513-00141
5
