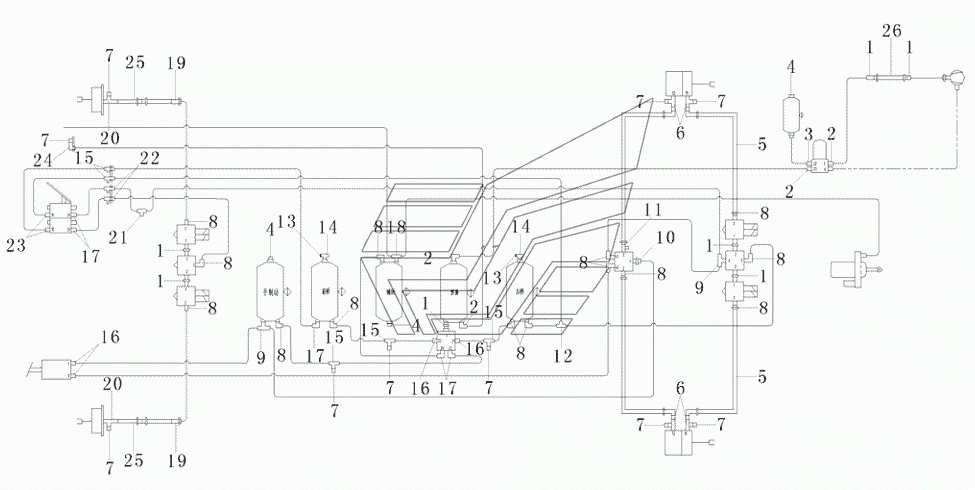

Схема тормозного трубопровода (для России) PD30-3506-03 Автобус ZK6852HG. Каталог 2010г.

Поворотный масляный бак в сборе (ISDE) PD30-3408-03 Автобус ZK6852HG Монтаж воздушного ресивера (120163, для России, добавлять бачок воды) PD30-3513-08 Автобус ZK6852HG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Прямолинейный штуцер

Заводской номер: 3521-00024 Количество на модель: 1
3521-00024
1
2

Номер детали на чертеже:

2

Прямоугольный штуцер с переходной головкой

Заводской номер: 3521-00027 Количество на модель: 3
3521-00027
3
3

Номер детали на чертеже:

3

Прямоугольный штуцер с переходной головкой

Заводской номер: 3521-00011 Количество на модель: 1
3521-00011
1
4

Номер детали на чертеже:

4

Шестигранный болт-пробка

Заводской номер: Q617B22EC Количество на модель: 3
Q617B22EC
3
5

Номер детали на чертеже:

5

Шланги в сборе

Заводской номер: 3506-00164 Количество на модель: 4
3506-00164
4
6

Номер детали на чертеже:

6

Тройник с переходной головкой

Заводской номер: 3521-00307 Количество на модель: 4
3521-00307
4
7

Номер детали на чертеже:

7

Узел для тестирования

Заводской номер: 3521-00162 Количество на модель: 10
3521-00162
10
8

Номер детали на чертеже:

8

Прямоугольный штуцер с переходной головкой

Заводской номер: 3521-00008 Количество на модель: 28
3521-00008
28
9

Номер детали на чертеже:

9

Тройник с переходной головкой

Заводской номер: 3521-00046 Количество на модель: 2
3521-00046
2
10

Номер детали на чертеже:

10

Прямоугольный штуцер с переходной головкой

Заводской номер: 3521-00007 Количество на модель: 5
3521-00007
5
11

Номер детали на чертеже:

11

T-образный штуцер

Заводской номер: 3506-01406 Количество на модель: 1
3506-01406
1
12

Номер детали на чертеже:

12

Шестиугольная тонкая гайка для патрубка с хомутом,

Заводской номер: Q80912EC Количество на модель: 1
Q80912EC
1
13

Номер детали на чертеже:

13

Внутреняя шестигранная коническая болт-пробка

Заводской номер: Q618B01EC Количество на модель: 2
Q618B01EC
2
14

Номер детали на чертеже:

14

Тройник с переходной головкой

Заводской номер: 3521-00035 Количество на модель: 2
3521-00035
2
15

Номер детали на чертеже:

15

Штуцер тройника

Заводской номер: 3521-00248 Количество на модель: 4
3521-00248
4
16

Номер детали на чертеже:

16

Прямоугольный штуцер с переходной головкой

Заводской номер: 3521-00013 Количество на модель: 2
3521-00013
2
17

Номер детали на чертеже:

17

Прямоугольный штуцер с переходной головкой

Заводской номер: 3521-00009 Количество на модель: 2
3521-00009
2
18

Номер детали на чертеже:

18

Тройник с переходной головкой

Заводской номер: 3521-00028 Количество на модель: 1
3521-00028
1
19

Номер детали на чертеже:

19

Блок прямоугольного соединителя с хомутом

Заводской номер: Q81312EC Количество на модель: 2
Q81312EC
2
20

Номер детали на чертеже:

20

T-образный штуцер тройника

Заводской номер: 3521-00365 Количество на модель: 2
3521-00365
2
21

Номер детали на чертеже:

21

T-образный штуцер

Заводской номер: 3521-00055 Количество на модель: 1
3521-00055
1
22

Номер детали на чертеже:

22

Тройник с переходной головкой

Заводской номер: 3506-00554 Количество на модель: 2
3506-00554
2
23

Номер детали на чертеже:

23

Прямоугольный штуцер с переходной головкой

Заводской номер: 3506-00555 Количество на модель: 2
3506-00555
2
24

Номер детали на чертеже:

24

Прямоугольный штуцер с переходной головкой

Заводской номер: 3521-00357 Количество на модель: 1
3521-00357
1
25

Номер детали на чертеже:

25

Шланг в сборе

Заводской номер: 3506-00113 Количество на модель: 2
3506-00113
2
26

Номер детали на чертеже:

26

Шланг высокой температуры в сборе

Заводской номер: 3506-02178 Количество на модель: 1
3506-02178
1
