Система рекуперативного торможения: энергию торможения — в дело

При торможении любого транспортного средства происходит бесполезная трата энергии — в этом случае кинетическая энергия переходит в тепло, которое рассеивается в атмосфере. Однако в электрическом транспорте проблема потери энергии успешно решается с помощью системы рекуперативного торможения — об этой системе, принципах ее работы и применении в автотранспорте читайте в статье.

Что такое рекуперативное торможение

Обычно при рассмотрении характеристик автомобиля основное внимание уделяется мощности его двигателя, динамике и т.д. Однако не менее важное значение, чем количество лошадиных сил, имеет и тормозная система, ведь без нее безопасное движение на автомобиле было бы невозможно.

В автомобилях в ДВС используется классическая тормозная система, в основу которой заложен фрикционный механизм — колодки, трущиеся о диск или барабан. Работа таких тормозов сводится к простому преобразованию кинетической энергии автомобиля в тепловую за счет сил трения между колодками и диском, и дальнейшему рассеиванию тепла в атмосфере. При этом энергия тратится бесполезно и теряется безвозвратно.

Проблему бесполезной потери энергии конструкторы подметили давно, и на протяжении многих десятков лет они ищут пути ее решения. Наиболее успешное решение — рекуперативная система торможения, которая сначала была внедрена в железнодорожном транспорте, а затем стала использоваться и на автомобилях. Но на автомобилях не простых, а электрических или гибридных.

Рекуперация — это компенсация (или возврат) затрат энергии, а значит, рекуперативная система торможения — это такая система, которая возвращает часть затраченной на торможение транспортного средства энергии. При этом возможны два случая:

- На электрическом транспорте — при рекуперативном торможении вырабатывается электроэнергия, которая либо запасается в аккумуляторах, либо поступает в контактную сеть;
- На неэлектрическом транспорте — при рекуперативном торможении запасается кинетическая энергия (обычно с помощью массивного маховика), которая впоследствии затрачивается на разгон.

О каждом типе рекуперативных систем торможения необходимо рассказать более подробно.

Принцип работы электрической системы рекуперативного торможения

Работа электрической системы рекуперации сводится к следующему. Тяговые электродвигатели (ТЭД) при необходимости торможения транспортного средства (железнодорожного состава или автомобиля) отключаются от электропитания и переходят в генераторный режим, то есть начинают сами вырабатывать ток. В этом режиме на валах электродвигателей возникает тормозной момент, который и приводит к снижению скорости транспортного средства.

В чем причина возникновения тормозного момента? Она кроется в основах электродинамики: при вращении ротора в его обмотке и обмотке статора возникают токи противоположного направления — взаимодействие этих токов и приводит к торможению ротора. При этом на выработку электроэнергии тратится запасенная транспортным средством кинетическая энергия, и по ее истощению (преобразованию в тепло и электроэнергию) происходит снижение скорости поезда или автомобиля.

Нужно отметить, что наибольшее распространение рекуперативное торможения получило на железнодорожном транспорте, особенно на грузовых локомотивах постоянного тока, что обусловлено сложностью рекуперации машин на переменном токе. При этом система рекуперации используется не для полного торможения состава, а для снижения скорости перед основным торможением и для поддержания оптимального скоростного режима при движении с уклоном. Так как масса поездов большая (тысячи тонн), эффект от рекуперации значителен и оборачивается экономией в миллионы рублей в год.

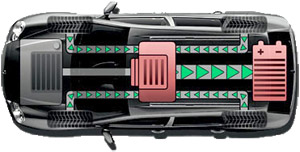

Рекуперативное торможение в гибридных и электромобилях

Режим ускорения	Режим торможения

Рекуперацию в гибридных и электрических автомобилях реализовать сложнее, чему виной и небольшая масса, и специфика режима движения. В частности, рекуперативная система торможения крайне неэффективна при движении в плотном потоке с частыми, но небольшими разгонами и торможениями — электродвигатели в таком режиме не обеспечивают достаточного торможения, да и энергии они вырабатывают крайне мало. При длительных разгонах и торможениях, а также при движении с горки рекуперация более эффективна, однако рядовой владелец электромобиля или «гибрида» нечасто выезжает за город или переезжает из города в город.

Поэтому на автомобилях система рекуперативного торможения является на основной, а дополнительной — основное торможение производится с помощью обычных фрикционных тормозов. Кроме того, современные тормоза гибридных и электрических автомобилей — это сложная компьютеризированная система, которая рассчитывает оптимальные режимы торможения, перераспределяет нагрузку между фрикционной и рекуперативной системами торможения, контролирует работу ABS и т.д.

На сегодняшний день рекуперация используется довольно редко, такой системой оснащены несколько серийных моделей автомобилей Toyota. Chevrolet, Nissan, а также знаменитого электромобиля Tesla. И, несмотря на то, что некоторые из этих машин выпускаются более десяти лет, необходимость в рекуперативной системе торможения все еще вызывает споры.

Неэлектрические способы рекуперативного торможения

Рекуперация возможна не только на электрическом транспорте, но и на обычных автомобилях с двигателями внутреннего сгорания. Как было сказано выше, один из самых простых принципов механической рекуперации сводится к запасанию кинетической энергии автомобиля во вращающемся (с частотой десятки тысяч оборотов в минуту) массивном маховом колесе, с дальнейшим использованием этой энергии для разгона транспортного средства. Такая система (она называется Kinetic Energy Recovery Systems — KERS) довольно сложна в реализации (хотя сама эта идея далеко не нова — маховики для движения используются более века), а ее применение на обычных машинах не дает практически никаких преимуществ.

Несмотря на это, с 2014 года наличие такой системы станет обязательным в болидах «Формулы-1», а в ближайшие годы на рынке могут появиться и серийные автомобили с механической рекуперацией от Volvo. Как заявляют сторонники рекуперации, использование маховика может значительно снизить расход топлива (а значит и токсичность автомобиля), однако будет ли такая система действительно эффективна — покажет время и количество продаж необычных автомобилей.
