Описание модели ЗИЛ 131 (131Н, 131НА, 131НВ, 137Т)

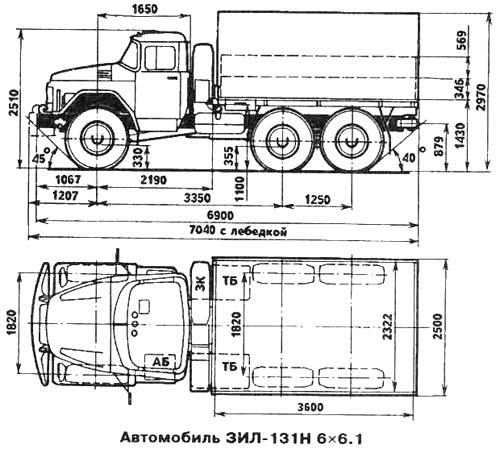

Автомобиль ЗИЛ-131Н Выпускается Московским автозаводом имени Лихачева с 1986г. Кузов - деревянная платформа армейского типа с откидным задним бортом, в решетках боковых бортов вмонтированы откидные скамейки на 16 посадочных мест, имеется средняя съемная скамейка на 8 мест, предусмотрена установка дуг и тента. Кабина - трехместная, расположена за двигателем, сиденье водителя - регулируемое по длине, высоте, наклону подушки и спинки.
Основной прицеп СМЗ-8325 (армейский).


Модификация автомобиля:

- ЗИЛ-131НА - автомобиль с неэкранированным и негерметизированным электрооборудованием;
- ЗИЛ-131НС и ЗИЛ-131НАС - исполнение ХЛ для холодного климата (до минус 60°С).

По заказу автомобили ЗИЛ-131Н могут выпускаться в виде шасси без платформы для монтажа различных кузовов и установок.

С 1966 до 1986 гг. выпускался автомобиль ЗИЛ-131.

Двигатель.

Мод.ЗИЛ-5081. Основные данные см. автомобиль ЗИЛ-431410. Для подогрева двигателя на автомобиле устанавливается подогреватель П-16Б теплопроизводительностью 15600 ккал/ч.

Трансмиссия.

Сцепление - герметизированное, однодисковое, с периферийными пружинами и демпфером, привод- механический. Коробка передач - данные см. Автомобиль ЗИЛ-431410, дополнительно оборудована системой вентиляции для преодоления брода. Раздаточная коробка - Двухступенчатая, с муфтой включения переднего моста, передат. числа: I-2,08; II-1,0. Переключение передач - рычагом; привод включения переднего моста - электропневматический. Отбор мощности от раздаточной коробки - ДО 44 кВт (60 л.с.). Карданная передача состоит из четырех карданных валов: коробка передач - раздаточная коробка, раздаточная коробка - передний мост, раздаточная коробка - средний мост, средний мост - задний мост. Главная передача ведущих мостов - двойная с парой конических шестерен со спиральными зубьями и парой цилиндрических шестерен с косыми зубьями. Передаточное число - 7,339. Передний мост - с шарнирами равных угловых скоростей.

Колеса и шины.

Колеса - дисковые, обод 228Г-508, крепление - на 8 шпильках. Шины - с регулируемым давлением 12,00 - 20 (320 - 508) мод. М-93 или 12,00R20 (320R508) мод. КИ-113. Давление воздуха в шинах при массе перевозимого груза 3750 кг: номинальное - 3 кгс/см. кв., минимальное - 0,5 кгс/см. кв.; при массе перевозимого груза 5000 кг - 4,2 кгс/см. кв.

Подвеска.

Зависимая; передняя - на двух полуэллиптических рессорах с задними скользящими концами и амортизаторами; задняя - балансирная на двух полуэллиптических рессорах с шестью реактивными штангами, концы рессор - скользящие.

Тормоза.

Рабочая тормозная система - с барабанными механизмами, (диаметр 420 мм, ширина накладок 100 мм, разжим - кулачковый), одноконтурным (без разделения по осям) пневмоприводом, Стояночный и запасной тормоз барабанный установлен на вторичном ряду раздаточной коробки. Привод механический. Привод тормозов прицепа - однопроводный.

Рулевое управление.

Рулевой механизм - винт с шариковой гайкой и поршень-рейка, зацепляющаяся с зубчатым сектором вала сошки, с встроенным гидроусилителем, передат. число 20, давление масла в усилителе 65-75 кгс/см.

Электрооборудование.

Напряжение 12 В, ак. батарея - 6СТ-90ЭМ, генератор - Г287-Б с регулятором напряжения РР132-А, стартер - СТ2-А, система зажигания - "Искра", экранированная, бесконтактно-транзисторная.

Лебедка.

Барабанного типа, с червячным редуктором, привод - карданным валом от коробки отбора мощности, установленной на коробке передач, Максимальное тяговое усилие - 5000 кгс, рабочая длина троса - 65 м.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливные баки 2х 170 л, бензин А-76;
система охлаждения - 29л;
система смазки двигателя - 9л, всесезонно до минус 30°С - масла М-6/10В (ДВ-АСЗп-ЮВ) и М-8В, при ниже минус 30°С масло АСЗп-6 (М-4/6В,);
гидроусилитель рулевого управления - 3,2 л, всесезонно масло марки Р;
коробка передач (без коробки отбора мощности) - 5,1 л, всесезонно масло ТСп-15К, при ниже минус 30°С масло ТСп-10;
раздаточная коробка - 3,3 л, см.масла для коробки передач;
картеры главной передачи ведущих мостов 3x5,0 л, см.масла для коробки передач;
картер редуктора лебедки - 2,4 л, см.масла для коробки передач;
амортизаторы - 2x0,45 л, жидкость АЖ-12Т.

Масса агрегатов

(в кг):
Силовой агрегат в сборе - 650;
коробка передач - 100;
раздаточная коробка - 115;
ведущие мосты: передний - 480, средний и задний - по 430;
рама с буферами и тягово-сцепным устройством - 460;
рессоры: передняя - 54, задняя - 63;
колесо в сборе с шиной - 135;
лебедка с тросом - 175;
кабина - 290;
оперение (облицовка, крылья, брызговики, подножки) - 110;
платформа (без дуг и тента) - 720.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Грузоподъемность:
по всем видам дорог и местности 3750 кг.
по дорогам с асфальтобетонным покрытием (без прицепа) 5000 кг.
Снаряж. масса (без лебедки) 6135 кг.
В том числе:
на переднюю ось 2750 кг.
на тележку 3385 кг.
Полная масса 10185 кг.
В том числе:
на переднюю ось 3060 кг.
на тележку 7125 кг.
Допустимая полная масса прицепа при массе груза автомобиля 3750 кг:
по всем видам дорог и местности 4150 кг.
по дорогам с асфальтобетонным покрытием 6500 кг.

Приведенные ниже показатели даны для автомобиля полной массой 10185 кг и автопоезда с прицепом полной массой 4150 кг.

Макс, скорость автомобиля 85 км/ч.
То же, автопоезда 75 км/ч.
Время разгона автомобиля до 60 км/ч 50 с.
То же, автопоезда 80 с.
Выбег автомобиля с 50 км/ч 450 м.
Макс. преодолеваемый подъем автомобилем 60 %
То же, автопоездом 36 %
Тормозной путь автомобиля с 50 км/ч 25 м.
То же, автопоезда 25,5 м.
Контрольный расход топлива, л/100 км, при скорости 60 км/ч:
автомобиля 35,0 л.
автопоезда 46,7 л.
Глубина преодолеваемого брода с твердым дном при номинальном давлении воздуха в тинах:
без подготовки 0,9 м.
с предварительной подготовкой (автомобиля ЗИЛ-13 1Н) продолжительностью не более 20 мин 1,4 м.
Радиус поворота:
по внешнему колесу 10,2 м.
габаритный 10,8 м.


Автомобиль ЗИЛ-131НВ 6x6.1

Седельный тягач выпускается Московским автозаводом имени Лихачева с 1983 г. на базе автомобиля ЗИЛ-131Н. Предназначен для буксировки специальных полуприцепов.
Модификация - ЗИЛ-131НВС исполнение ХЛ для холодного климата (до -60°С).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса, приходящаяся на седелыю-сцепноо устройство:
по всем видам дорог и местности 3700 кг.
по улучшенным фунтовым дорогам 4000 кг.
по дорогам с асфальтобетонным покрытием 5000 кг.
Снаряженная масса (без лебедки) 5955 кг.
В том числе:
на переднюю ось 2810 кг.
на тележку 3145 кг.
Полная масса 10100 кг.
В том числе: 6870 кг.
на переднюю ось 3230 кг.
на тележку
Допустимая полная масса полуприцепа:
по всем видам дорог и местности 500 кг.
по улучшенным фунтовым дорогам 1000 кг.
по дорогам с асфальтобетонным покрытием 1200 кг.
Макс, скорость автопоезда 75 км/ч
Седельно-сцегтное устройство полуавтоматическое, с тремя степенями свободы.
Привод тормозов полуприцепа однопроводный
Чертеж ЗИЛ-131НВ
