КамАЗ-5320

Автомобили КамАЗ-5320 и КамАЗ-53212 6x4.2 Бортовые автомобили-тягачи, выпускаются Камским автозаводом: КамАЗ-5320 с 1976 г., КамАЗ-53212 с 1979 г. Предназначены для работы преимущественно с прицепами. Кузов - металлическая платформа с открывающимися боковыми и задним бортами. Настил пола - деревянный, предусмотрена установка тента. Кабина - трехместная, откидывающаяся вперед, с шумо- и термоизоляцией, оборудована местами крепления ремней безопасности, у КамАЗ-53212 - со спальным местом. Сиденье водителя - подрессоренное, регулируется по массе водителя, длине, наклону спинки.
Основные прицепы: для КамАЗ-5320 - ГКБ-8350 и -8355; для КамАЗ-53212 - ГКБ-8352 и -8357.

Модификации:
автомобиля КамАЗ-5320 - шасси КамАЗ-53211 и тропическое исполнение - КамАЗ-532007;
автомобиля КамАЗ-53212 - шасси КамАЗ-53213 и тропическое исполнение - КамАЗ-532127.

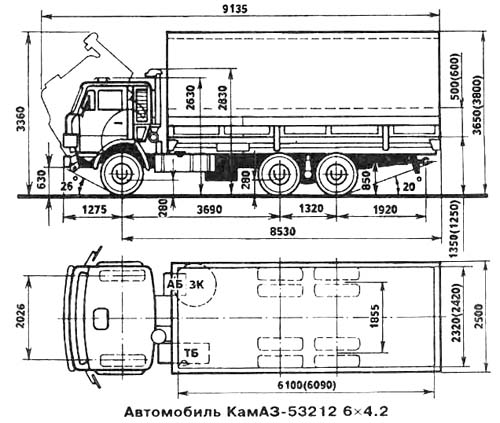

На схеме автомобиля КамАЗ-53212 в скобках даны размеры для алюминиевой платформы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель КамАЗ-5320 КамАЗ-53212
Грузоподъемность, кг 8000 10000
Снаряженная масса, кг 7080 8000
В том числе:
на переднюю ось 3320 3525
на тележку 3760 4475
Полная масса, кг 15305 18225
В том числе:
на переднюю ось 4375 4290
на тележку 10930 13935
Допустимая масса прицепа, кг 11500 14000
Полная масса автопоезда, кг 26805 32225
Макс.скорость автомобиля, км/ч 80 80
То же, автопоезда 80 80
Время разгона автомобиля до 60 км/ч, сек. 35 40
То же, автопоезда 70 90
Макс. преодолеваемый подъем автомобилем, % 30 30
То же, автопоездом 18 18
Выбег автомобиля с 50 км/ч, м 700 800
Тормозной путь автомобиля с 60 км/ч, м 36,7 36,7
То же, автопоезда 38,5 38,5
Контрольный расход топлива, л/100 км автомобиля:
при 60 км/ч 23,0 24,4
при 80 км/ч 29,6 31,5
То же, автопоезда:
при 60 км/ч 32,5 33,0
при 80 км/ч 43,7 44,8
Радиус поворота, м:
по внешнему колесу 8,5 9,0
габаритный 9,3 9,8
Двигатель

Мод. КамАЗ-740.10, дизель, V-o6p. (90°), 8-цилин., 120x120 мм, 10,85 л, степень сжатия 17, порядок работы 1-5-4-2-6-3-7-8, мощность 154 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н-м (65 кгс-м) при 1500-1800 об/мин. Форсунки - закрытого типа, ТНДВ - V-обр., 8-секционный, золотникового типа, с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр - сухой, со сменным картонным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.

Трансмиссия

Сцепление - двухдисковое, с периферийными пружинами, привод выключения - гидравлический с пневмоусилителем. Коробка передач - 5-ступенчатая, с передним делителем, общее число передач - десять вперед и две назад, передат. числа: I-7,82 и 6,38; II-4,03 и 3,29; III-2,5 и 2,04; IV-1,53 и 1,25; V-1,0 и 0,815; ЗХ-7,38 и 6,02. Синхронизаторы - на II, III, IV и V передачах. Делитель снабжен синхронизатором, управление делителем - пневмомеханическое, преселекторное. Карданная передача - два карданных вала. Главная передача - двойная (коническая и цилиндрическая), передат. число - 6,53 (по заказу - 7,22; 5,94; 5,43); средний мост - проходной, с межосевым дифференциалом, блокируемым с помощью электропневматического или пневматического привода.

Колеса и шины

Колеса - бездисковые, обод 7,0-20, крепление на 5 шпильках. Шины - 9.00R20 (260R508), мод. И-Н142Б, давление в шинах передних колес - 7,3; задних: КамАЗ-5320 - 4,3; КамАЗ-53212 - 5,3 кгс/см2; число колес 10+1.

Подвеска

Зависимая: передняя - на полуэллиптических рессорах с задними скользящими концами, с амортизаторами; задняя - балансирная, на полуэллиптических рессорах, с шестью реактивными штангами, концы рессор - скользящие.

Тормоза

Рабочая тормозная система - с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим - кулачковый), двухконтурным пневмоприводом. Тормозные камеры: передние - типа 24, тележки - 20/20 с пружинными энергоаккумуляторами. Стояночный тормоз - на тормоза тележки от пружинных энергоаккумуляторов, привод пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз - моторный замедлитель с пневмоприводом. Привод тормозов прицепа - комбинированный (двух- и одноприводный). Имеется спиртовой предохранитель против замерзания конденсата.

Рулевое управление

Рулевой механизм - винт с шариковой гайкой и поршень-рейка, зацепляющаяся с зубчатым сектором вала сошки, передат. число 20. Гидроусилитель - встроенный, давление масла в усилителе 80-90 кгс/см2.

Электрооборудование

Напряжение 24 В, ак. батарея 6СТ-190ТР или -190 ТМ (2 шт.), генераторная установка Г-273 с регулятором напряжения Я120М, стартер СТ142-Б.

Заправочные объемы и рекомендуемые эксплуатационные материалы Топливные баки:
у КамАЗ-5320 - 175 или 250 л,
у КамАЗ-53212 - 250 л, диз. топливо;
система охлаждения (с подогревателем) - 35 л, охл. жидкость - тосол А-40;
система смазки двигателя - 26 л, летом М-10Г (к)зимой М-8Г2(к), всесезонно ДВ-АСЗп-10В;
гидроусилитель рулевого управления - 3,7 л, масло марки Р;
коробка передач с делителем - 12 л, ТСП-15К;
картеры ведущих мостов - 2x7 л, ТСп-15К;
гидравлическая система выключения сцепления - 0,28 л, тормозная жидкость "Нева";
амортизаторы - 2x0,475 л, жидкость АЖ-12Т;
предохранитель против замерзания конденсата в тормозном приводе - 0,2 л или 1,0 л, этиловый спирт;
бачок омывателя ветрового стекла - 1,8 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг):
Двигатель со сцеплением - 770,
коробка передач с делителем - 320,
карданные валы - 49 (59),
передний мост - 255,
средний мост - 592,
задний мост - 555,
рама - 605 (738),
кузов - 870 (1010),
кабина в сборе с оборудованием - 577(603),
колесо в сборе с шиной - 80,
радиатор - 25.
