Описание модели ГАЗ-66 (Каталог 1983 г.) (66-01, 66-05)

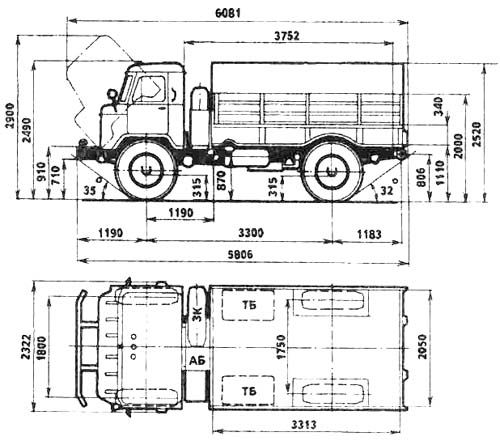

Автомобиль ГАЗ-66-11 4х4.1

ГАЗ-66 выпускался Горьковским автозаводом с 1964 по 1999 г. Модель ГАЗ-66-11 выпускалась с 1985 г. Кузов - металлическая платформа армейского типа с откидным задним бортом, продольными откидными сиденьями, боковыми и передней съемными решетками, предусмотрена установка дуг и тента.

Кабина - двухместная, расположена над двигателем, откидывается вперед, оборудована местами крепления ремней безопасности и спальным местом. Сиденье водителя регулируется по длине и углу наклона спинки.

Ранее выпускался автомобиль ГАЗ-66-01 (1964-1985 гг.).

Основной прицеп - ГКБ-8302 (армейский).


Модификации автомобиля:
  • ГАЗ-66-12 - с лебедкой: ГАЗ-66-14 - с экранированным электрооборудованием;
  • ГАЗ-66-15 - с экранированным электрооборудованием и лебедкой;
экспортные:
  • ГАЗ-66-81 для стран с умеренным климатом;
  • ГАЗ-66-61 для стран с тропическим климатом;
  • шасси ГАЗ-66-11 для специализированных автомобилей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Грузоподъемность, кг 2000
Снаряженная масса (без лебедки), кг 3440
В том числе:
на переднюю ось, кг 2125
на заднюю ось, кг 1315
Полная масса (с дополнительным снаряжением), кг 5770
В том числе:
на переднюю ось, кг 2715
на заднюю ось, кг 3055
Допустимая масса прицепа, кг 2000
Максимальная скорость автомобиля, км/ч 90
То же, автопоезда, км/ч 80
Минимальная устойчивая скорость, км/ч 3
Время разгона автомобиля до 60 км/ч, с 30
Максимальный преодолеваемый подъем автомобилем, град 31
То же, автопоездом, град 20
Тормозной путь автомобиля с 50 км/ч, м 25
То же, автопоезде, м 26,5
Контрольный расход топлива автомобиля при скорости 60 км/ч, л/100 км, л 20
Выбег автомобиля с 50 км/ч, м 500
Глубина преодолеваемого брода с твердым дном при номинальном давлении воздуха в шинах, м 1,0
Радиус поворота:
по внешнему колесу, м 9,5
габаритный, м 10,0
Двигатель
Модификация ЗМЗ-66-06, оборудованный компрессором для подкачки шин и привода тормозов прицепа. Основные данные двигателя, а также коробки передач см. Автомобили ГАЗ-53-12 и ГАЗ-3307.
Трансмиссия
Раздаточная коробка — двухступенчатая, передаточные числа: I — 1,982; II — 1,0, управление раздаточной коробкой — двумя рычагами. Отбор мощности от раздаточной коробки — до 29,4 кВт (40 л.с.). Карданная передача состоит из трех карданных валов. Главная передача ведущих мостов — гипоидная, передаточное число — 6,83, дифференциал — кулачкового типа. Поворотные кулаки имеют шарниры равных угловых скоростей.
Колеса и шины
Колеса — дисковые 8.00СУ-18 с разъемным ободом. Кропление на 6 шпильках. Шины — с регулируемым давлением воздуха 12,00-18 (320-457), мод. К-70. Номинальное давление воздуха в шинах передних и задних колес — 2,8 кгс/см2, минимальное — 0,5 кгс/см2. Число колес 4+1.
Подвеска
Зависимая: передняя и задняя на полуэллиптических рессорах с амортизаторами, концы коренных листов установлены в резиновых подушках опорных кронштейнов.
Тормоза
Рабочая тормозная система — с барабанными механизмами (диаметр 380 мм, ширина накладок — 80 мм), двухконтурным гидравлическим приводом (раздельным по осям) с гидровакуумным усилителем в каждом контуре, оборудована двухпроводным пневмовыводом для тормозов прицепа. Стояночный тормоз — трансмиссионный, барабанный (диаметр 220 мм, ширина накладок 60 мм), установлен на раздаточной коробке, привод — механический. Запасной тормоз — каждый контур рабочей тормозной системы.
Рулевое управление
Рулевой механизм - глобоидальный червяк с трехгребневым роликом, передаточное число - 21,3. Имеется разнесенный гидравлический усилитель.
Электрооборудование
Напряжение 12 В, аккумуляторная батарея 6СТ-75ЭМ, 6СТ-75ЭР, 6СТ-75ТМ или 6СТ-75ТР, генератор Г287, регулятор напряжения РР132А, стартер СТ230-А1, коммутатор зажигания 13.3734-01, Добавочный резистор - 14.3729, аварийный вибратор 51.3747.
Заправочные объемы и рекомендуемые эксплуатационные материалы
Топливные баки, л 2х105
бензин А-76
система охлаждения, л 25,5
тосол А-40 (допускается вода)
система смазки двигателя, л 10
масла М-8Вр, М-6/10В (ДВ-АСЗп-10В), зимой - масло АСЗп-6 заменитель - всесезонно АСЗп-10
гидроусилитель рулевого привода, л 1,8
масло марки Р (заменитель - масло веретенное АУ)
картер коробки передач, л 3,0, при температурах до −25°С - ТАп-15В (заменители ТСп-15К, ТСп-Мгип) при температурах до −45°С - ТСп-10 (заменители, смесь масла ТАП-15В или ТСп 15к с 10-15% диз. топлива З или А или масло ТСз-9гип)
картер раздаточной коробки, л 1,5; масло для коробки передач
картер заднего моста, л 6,4
картер переднего моста, л 7,7; масло ТСп-14гип. при температурах ниже −35°С смесь масла ТСп-14гип с 10-15% диз. топлива З или А заменитель ТСз-9гип
гидравлический привод тормозов и сцепления, л 1,35; жидкость ГГЖ-22М (заменитель жидкость "Нева", "ТОМЬ" )
Амортизаторы, л 4х0,4; амортизаторная жидкость АЖ-12Т (заменитель - масло МГЕ-10А)
поворотные кулаки переднего моста, кг 1,0; смесь 70% Литола-24 и 30% масла ТАп-15В
Масса агрегатов, кг
Раздаточная коробка с тормозом 57
передний мост 350
кузов 446
кабина в сборе 360
рама 290
рессора 46
колесо с шиной 118
карданная передача 36
